“Là dòng máy chấn tôn thủy lực chất lượng cao – máy chấn tôn thủy lực DENER dòng PUMA XL cho phép người dùng chấn các loại vật liệu kim loại tấm với các bề dày thay đổi khác nhau. Được trang bị hệ thống điều khiển CNC thông minh, chày chấn và cối chấn được người dùng tính toán phù hợp với từng vật liệu và tốc độ chấn, lực chấn khác nhau. Máy chấn tôn thủy lực Thổ Nhĩ Kỳ Dener có kết cấu máy cực kỳ mạnh mẽ, bền bỉ, tự động tính toán độ uốn cong”

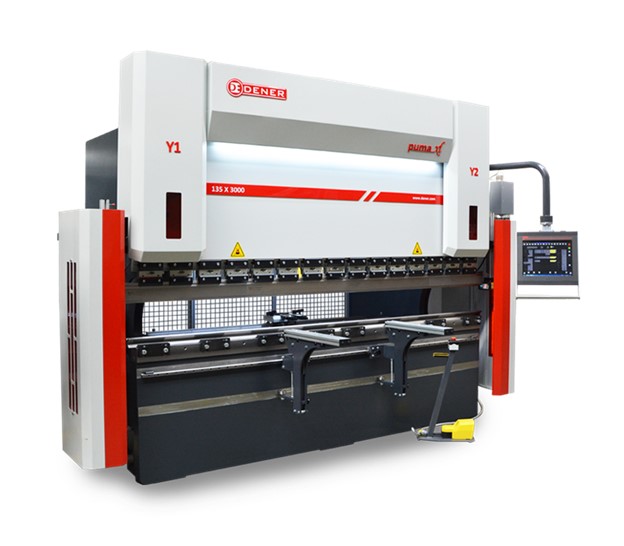

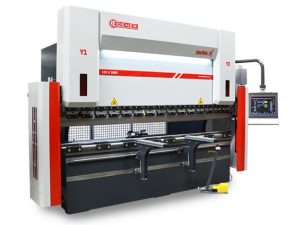

Máy chấn tôn thủy lực Dener dòng PUMA XL
Video giới thiệu,cách thức hoạt động về máy chấn tôn thủy lực Dener Puma XL
Giới thiệu về Dener và máy chấn tôn thủy lực Dener Puma XL
Hình ảnh góc chụp bên ngoài hãng sản xuất máy gia công kim loại tấm Dener
- Máy chấn tôn thủy lực Puma XL được sản xuất bởi Dener Makina của Thổ Nhỹ Kỳ, được thành lập vào năm 1974 tại Kayseri
- Dener Makina chuyên về các dòng máy gia công kim loại tấm như: máy chấn thủy lực NC & CNC, máy cắt tôn NC & CNC, máy cắt Plasma, máy cắt góc, máy cắt laser fiber
- Với hơn 45 năm kinh nghiệm trong lĩnh vực sản xuất máy móc, hãng đã xuất khẩu máy móc của mình ra toàn thế giới. Bắt đầu từ thời điểm thành lập, DENER đã tạo ra những sản phẩm công nghệ cao và chất lượng tốt nhất, đạt tiêu chuẩn ISO 9001 QCMS và tiêu chuẩn an toàn châu Âu ( European Safety Standards), và không ngừng đóng góp cho nền kinh tế quốc dân
- DENER là một trong những thương hiệu dẫn đầu trong việc chế tạo gia công các sản phẩm dạng tấm ( Sheet metal working). Ngày nay, thương hiệu DENER được phổ biến rộng rãi trên toàn thế giới, được khách hàng tin dùng
Đặc trưng thiết kế máy
“Máy chấn tôn thủy lực Dener dòng PUMA XL được trang bị hệ thống theo tiêu chuẩn ISO 9001 và được kiểm nghiệm gắt gao, các trang thiết bị lựa chọn là các thiết bị của các hãng hàng đầu mang trên thế giới mang đến sự tin tưởng cao. Máy làm việc mạnh mẽ, độ chính xác cao và đảm bảo độ bền vững sau thời gian gia công”
1. Thiết kế nội thất
- Sản phẩm uốn chính xác cao
- Khung máy vững chắc về mặt cơ học và đã qua khâu khử ứng suất dư
- Độ sâu họng và hành trình lớn
- Căn chỉnh sản phẩm nhanh và dễ dàng
- Vận hành êm ái và ít tiếng ồn
- Chi phí đầu tư thấp
- Linh kiện của máy được sản xuất từ các thương hiệu lớn và tin cậy trên thế giới
- Dễ dàng bảo trì và sửa chữa
- Bộ điều khiển CNC ESA S 660 W với đồ họa 3D, các tính năng lập trình 3D và DXF, vận hành và lập trình dễ dàng.
- Tính toán tự động độ uốn cong

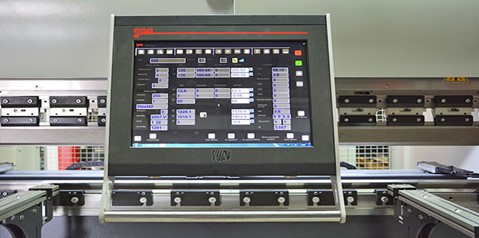

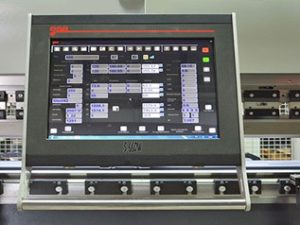

Hình ảnh bảng điều khiển CNC trang bị đồ họa 3D dễ dàng thao tác
2. Thiết kế tiêu chuẩn
2.1. Bảng điều khiển: ESA 660W Controller
- Màn hình cảm ứng 3D độ phân giải cao 19 ”4: 3
- Ổ cứng 2.5 ”20GB trở lên
- Lập trình 3D
- Đọc các file .dxf
- Tự động tìm kiếm chương trình và kiểm soát va chạm
- Truy cập từ xa
- Hệ điều hành Windows 7
2.2. Cữ chặn sau 2 trục X,R
- Trục X sử dụng truyền động bằng trục vít me bi
- Hai thanh dẫn hướng tuyến tính cho trục vít me
- Hành trình trục X là 750 mm
- Hành trình trục R là 250mm
- Định vị chính xác của trục X là ± 0.03mm
Hình ảnh cữ chặn sau hai trục X và R
2.3. Hệ thống điều chỉnh độ vồng, hệ thống chấn

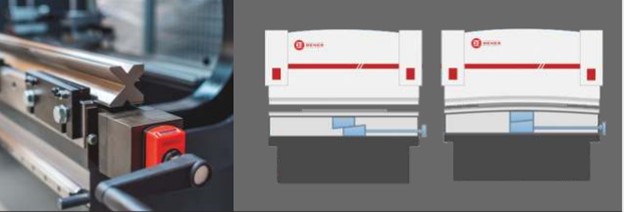

Hệ thống điều chỉnh độ vồng của chi tiết bằng tay

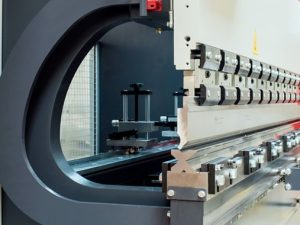

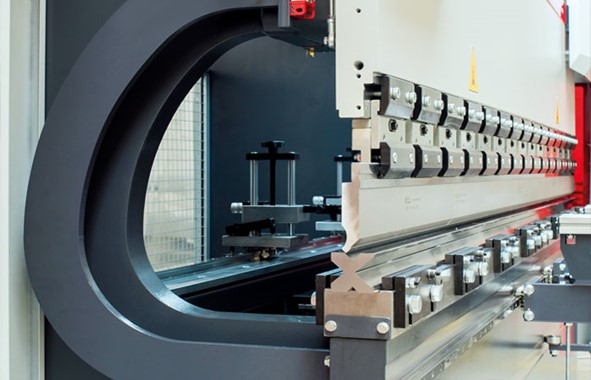

Kiểu chấn từng phần theo tiêu chuẩn châu Âu, khuôn hình khối V
2.4. Các họng chấn và hệ thống điều khiển

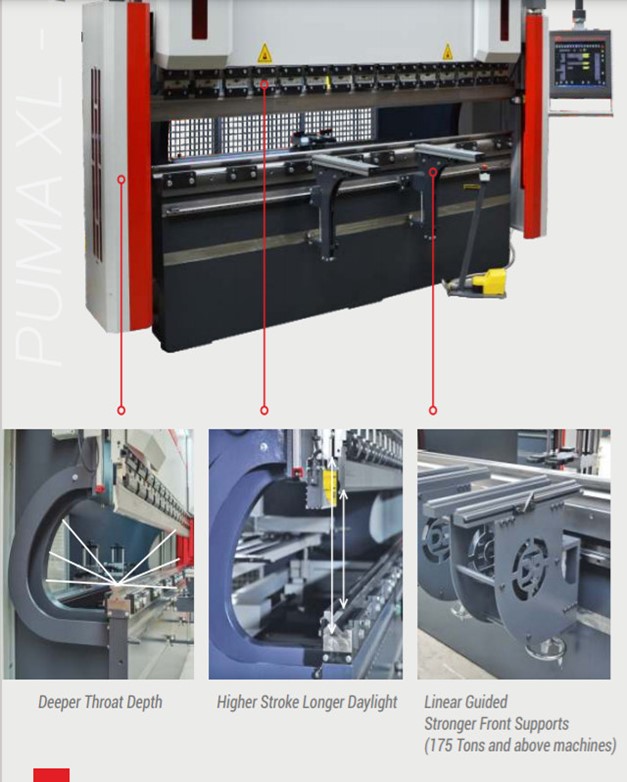

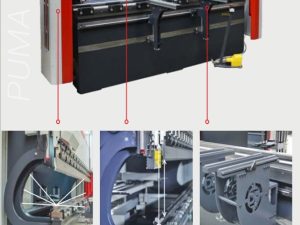

Hệ thống họng chấn và các vị trí điều khiển, dừng khẩn cấp
- Chiều sâu họng chấn và hành trình lớn
- Hệ thống đỡ và dẫn phôi lên đến 175 tấn
- Pedal điều khiển và nút dừng khẩn cấp
2.5. Bộ điều khiển CNC Delem ESA S 660W CONTROLLER
- Màn hình cảm ứng 3D độ phân giải cao 19 ”4: 3
- Ổ cứng 2.5 ”20GB trở lên
- Giao diện cáp quang
- Lập trình 3D
- Nhập trực tiếp các hình dạng công cụ (tệp .dxf)
- Tự động tìm kiếm trình tự uốn và kiểm soát va chạm
- Truy cập từ xa
- Hệ điều hành Windows 7
3. Một số thiết kế lựa chọn của máy
- Bộ điều khiển CNC Delem 66T.
- Bộ điều khiển CNC 3D Delem 69T.
- Khối điều khiển CNC 3D Cybelec ModEva 15T.
- Cữ chặn 4 trục X R Z1 Z2.
- Cữ chặn 5 trục X1 X2 R Z1 Z2.
- Cữ chặn 6 trục X1 X2 R1 R2 Z1 Z2
- Cữ chặn 6 trục loại ATF X1 X2 R1 R2 Z1 Z2
- Hệ thống nâng dẫn phôi phía trước
- Hệ thống bảo vệ theo tiêu chuẩn CE
- Hệ thống làm mát dầu thủy lực.
- Hệ thống làm mát tủ điện.
- Hệ thống vồng, uốn CNC.
- Hệ thống thay dao nhanh
- Hệ thống kẹp bằng khí nén.
- Hệ thống kẹp cơ khí
- Hệ thống kẹp thủy lực
Thông số kỹ thuật
| PUMA XL | 1540 | 2060 | 30320 | 60600 |
| Chiều dài chấn(mm) A | 1550 | 2050 | 3020 | 6050 |
| Lực chấn (tấn) | 40 | 60 | 320 | 600 |
| Tốc độ tiếp cận (mm/sn) | 180 | 180 | 140 | 60 |
| Tốc độ chấn (mm/sn) | 10 | 10 | 10 | 8 |
| Tốc độ rút về (mm/sn) | 180 | 160 | 120 | 60 |
| Chiều cao vuốt (C) | 220 | 220 | 400 | 455 |
| Chiều cao vuốt từ đầu dao(D) | 410 | 410 | 650 | 680 |
| Chiều sâu hầu máy(E) | 400 | 450 | 450 | 600 |
| Chiều dài máy(L) | 1250 | 2150 | 2555 | 5100 |
| Khoảng cách hai sường khung máy (B) | 2445 | 3345 | 3785 | 7100 |
| Chiều rộng máy(W) | 2200 | 1930 | 2290 | 3275 |
| Chiều rộng bỏ qua phần đỡ phía trước (Y) | 1330 | 1330 | 1740 | 3190 |
| Chiều cao (H) | 2390 | 2390 | 3100 | 3910 |
| Chiều cao bàn (F) | 900 | 900 | 920 | 1000 |
| Chiều sâu hố | 0 | 0 | 0 | 1030 |
| Động cơ chính(kW) | 7.5 | 7.5 | 30 | 45 |
| Bể dầu(L) | 100 | 100 | 400 | 600 |
| Trọng lượng trung bình | 4250 | 5500 | 14450 | 50200 |
Để thao khảo đầy đủ các models của máy, các bạn có thể theo dõi trang 8 trong catalogue của hãng sau đây: http://dener.com/catalog/hydraulic.pdf
