MÁY BÀO RÃNH CHỮ V CNC hãng ADH

Trang chủ/Máy gia công tấm/Máy bào rãnh chữ V

Cập nhật 06/8/2021

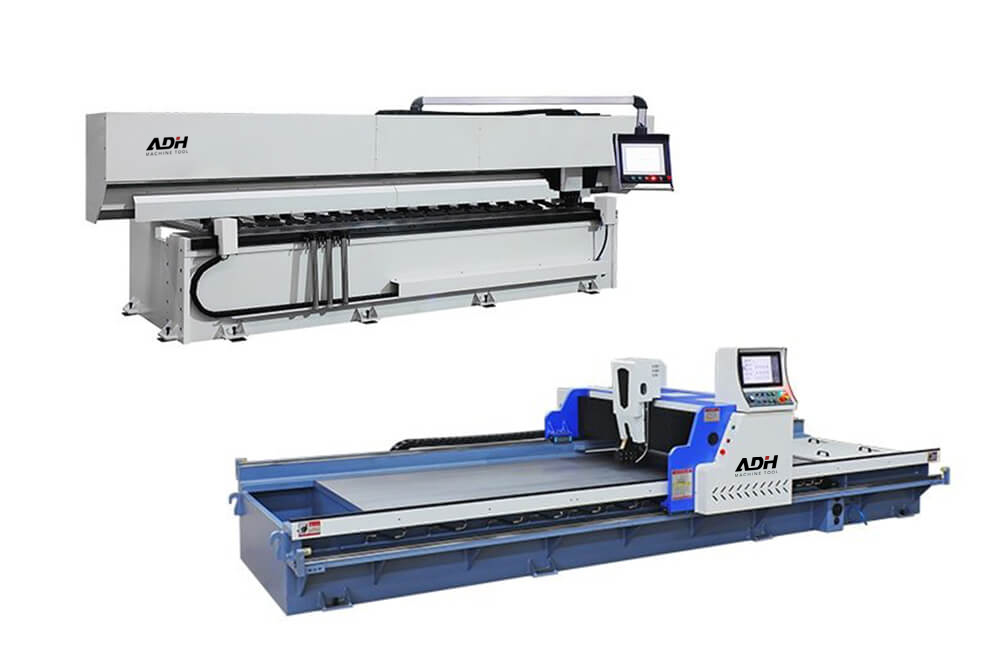

“CNC V-grooving machine, được biết đến là dòng máy bào CNC. Dòng máy hỗ trợ gia công độ chính xác cao các vách ngăn kim loại tấm, như là thang máy, vật liệu decor, thép không gỉ inox, ứng dụng nhà bếp, gia đình… Là dòng máy dùng để bào đi một lớp kim loại tấm giúp việc gập kim loại tấm được dễ dàng, hay còn gọi là máy bào rãnh V, giúp việc gấp kim loại tấm thành góc vuông chính xác, khác so với việc chấn kim loại sẽ tạo ra góc R tại bề mặt tiếp xúc. Có 3 dòng máy cho quý khách hàng lựa chọn:

• Máy bào rãnh chữ V tốc độ cao kiểu giàn
• Máy bào rãnh chữ V tốc độ cao kiểu đứng
• Máy bào rãnh chữ V cắt 4 hướng “

* Chúng còn được biết đến với cái tên gọi khác là: Máy soi rãnh, Máy soi rãnh chữ V CNC“

Máy bào rãnh chữ V tốc độ cao kiểu giàn

Máy bào rãnh chữ V tốc độ cao kiểu đứng

Máy bào rãnh chữ V cắt 4 hướng

Giới thiệu về công ty ADH

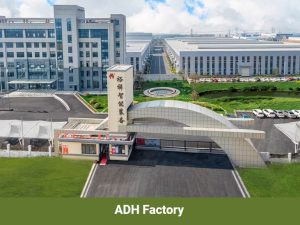

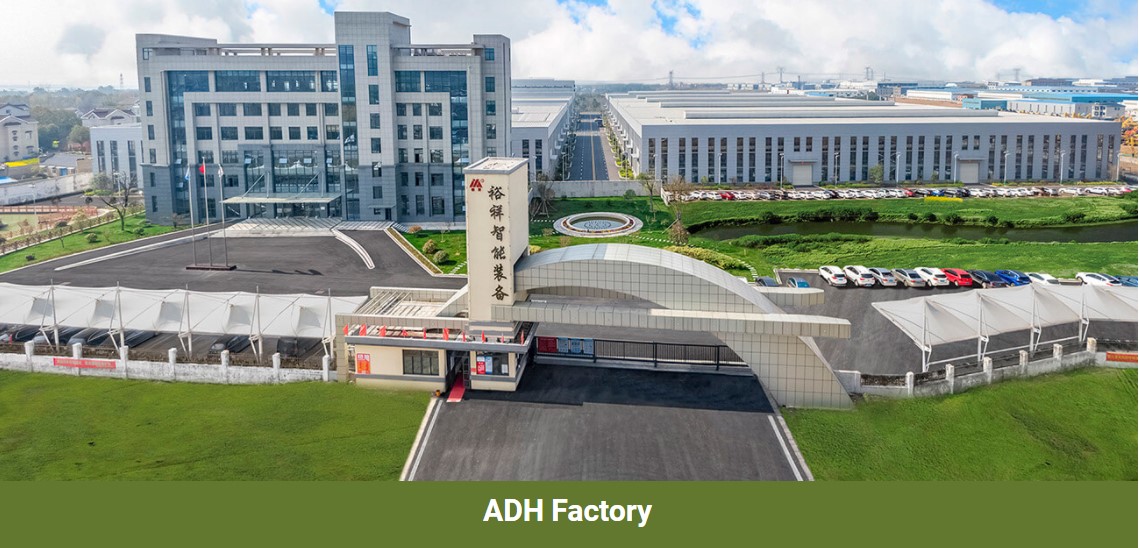

Hình ảnh nhà máy sản xuất ADH nhìn từ trên cao

“Được thành lập vào tháng 3 năm 2002 , AnHui DongHai Machine Tool Co.. Ltd viết tắt của từ ADH là công ty chuyên sản xuất các sản phẩm công nghệ cao, các máy gia công kim loại tấm là chủ đạo bao gồm: Máy chấn tôn thủy lực, máy cắt tôn thủy lực kiểu Guillotine, Máy cắt laser, Máy đột dập…”

• Với 18 năm kinh nghiệm và dịch vụ sau bán hàng
• Xuất khẩu hơn 80 quốc gia
• Với hơn 40 kỹ thuật viên
• Xếp hạng thứ 5 của Trung Quốc

Các tính năng chung máy bào rãnh CNC

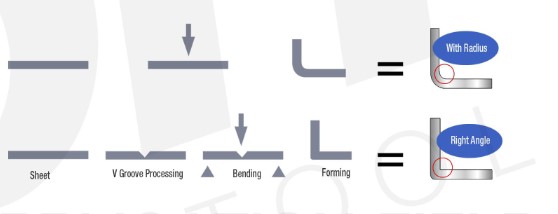

Hình ảnh so sánh đặc điểm của kim loại tấm khi bào so với khi uốn

– Dễ dàng bóc tách vật liệu với hệ thống 4 dao bào đặc biệt, dễ dàng thao tác lắp đặt. Có hệ thống làm mát không khí, tránh gây ô nhiễm môi trường. Điều khiển servo CNC 3 + 1 trục để gia công hoàn toàn tự động.
– Áp suất cao, lực siết chặt đáng tin cậy, tiếng ồn thấp và tiêu thụ năng lượng nhỏ. Sử dụng bánh răng xoắn bằng đồng thiếc được làm bằng thép rèn # 45.
– Ray truyền động dẫn hướng chạy êm mã QH, tốc độ di chuyển có thể được điều chỉnh. Bàn làm việc có chức năng tự phục hồi. Thiết kế chương trình NC.

• Điều khiển servo CNC 3 + 1 trục
• Ray dẫn hướng chạy êm mã QH
• Bảng làm việc tự hành

* Lưu ý:

– Nếu tấm kim loại có hình dạng không cụ thể (được cắt bằng máy cắt laser), sẽ cần nhiều đường tạo rãnh hơn, thì chúng tôi khuyên bạn nên chọn máy bào rãnh chữ V đứng.

– Nếu nó là một tấm kim loại nguyên tấm hoặc có hình dạng kiểu đối xứng (hình vuông hoặc hình chữ nhật), chúng tôi khuyên bạn nên chọn loại giàn hoặc máy tạo rãnh ngang loại V.

Ứng dụng sản phẩm của máy bào rãnh CNC ADH

 Các sản phẩm sau khi bào rãnh chữ V, kim loại tấm được gập tạo hình tạo thành các vách ngăn, các tấm chắn sử dụng cho các ứng dụng phục vụ cho: thang máy, đồ dùng nột thất, các hệ thống tòa nhà, cửa cuốn…”

Các thiết bị tiêu chuẩn và tùy chọn

“Máy bào rãnh chữ V CNC hãng ADH được trang bị các hệ thống, thiết bị đạt tiêu chuẩn cao và đã được kiểm định. Mỗi thiết bị được nhập khẩu ở các quốc gia nổi tiếng, đã được các khách hàng lớn trên thế giới tin tưởng”

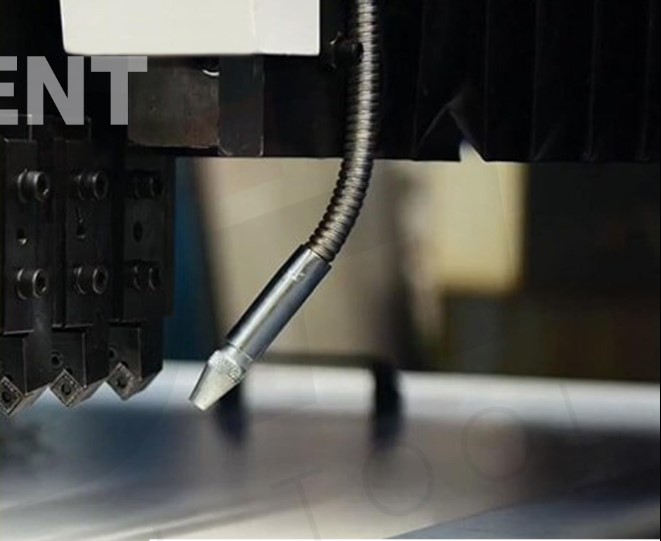

Hình ảnh đầu dao bào và hệ thống khí thổi tiêu chuẩn

Các trang thiết bị tiêu chuẩn

• Hệ thống điều khiển CNC màn hình cảm ứng lớn – Nhật Bản
• Hệ thống điều khiển thủy lực – Đài Loan
• Biến tần – Mitsubishi
• Động cơ Servo – Mitsubishi
• Vòng đệm – VALQUA, Nhật Bản
• Động cơ chính – DONGLI
• Công tắc khí nén – Schneider
• Công tắc tơ – Schneider
• Thiết bị đóng ngắt và nút nhấn – Schneider
• Rơ le – Schneider
• Lưỡi dao – KORLOY, Hàn Quốc
• Thanh dẫn hướng – HINWIN, Đài Loan
• Hệ thống dây điện- IGUS, Đức

Các trang thiết bị tùy chọn

• Lưỡi với các vật liệu khác nhau dùng để cắt thép nhẹ, đồng thau, nhôm…

Giới thiệu về dòng máy bào rãnh,máy soi rãnh chữ V tốc độ cao kiểu giàn

– Mặt bàn làm việc được làm từ hợp kim tấm thép kết cấu chịu lực cao loại 60mm. Khung được làm từ thép tấm Q345

– Kết cấu của máy tổng thể khá là cứng vững và chắc chắn

– Hệ thống điều khiển CNC thông minh, tự động rút về điểm gốc chờ gia công

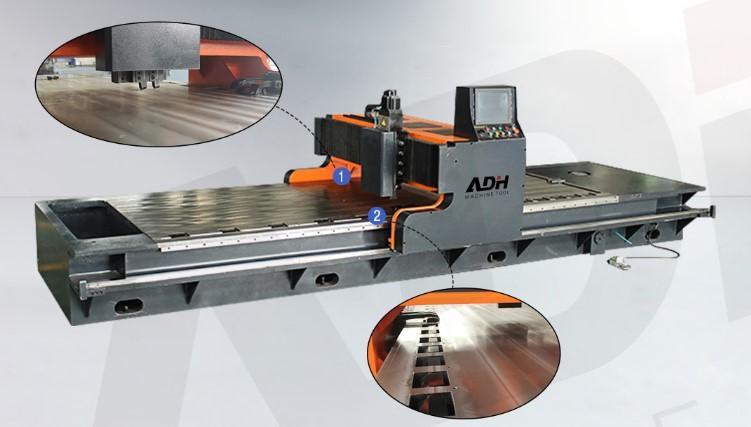

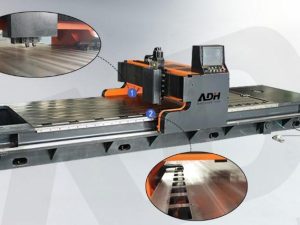

Hình ảnh máy bào chữ V tốc độ cao kiểu giàn

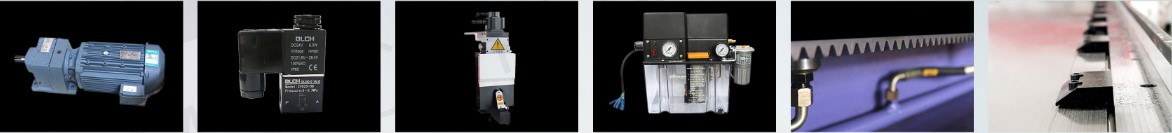

Động cơ                  Van điện từ                  Giá đỡ lưỡi dao           Bơm dầu thủy lực          Giàn đỡ răng cưa      Chân để kẹp

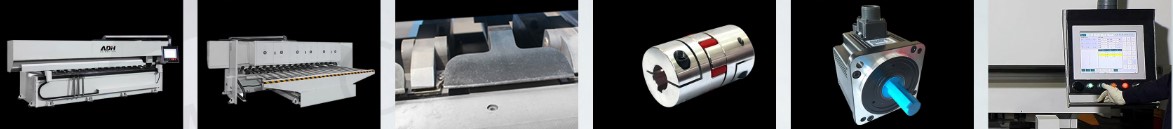

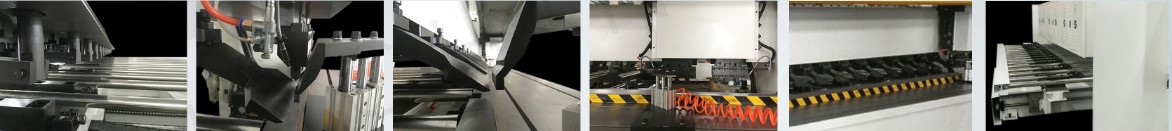

Các phụ kiện tiêu chuẩn của máy

Máy bào rãnh chữ V tốc độ cao kiểu đứng

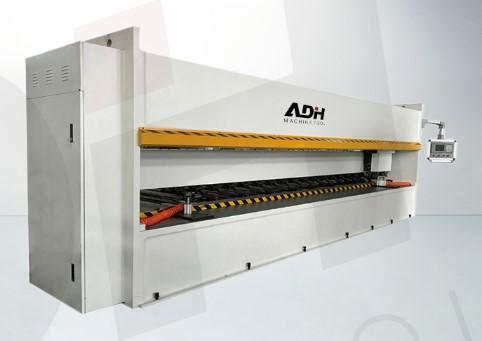

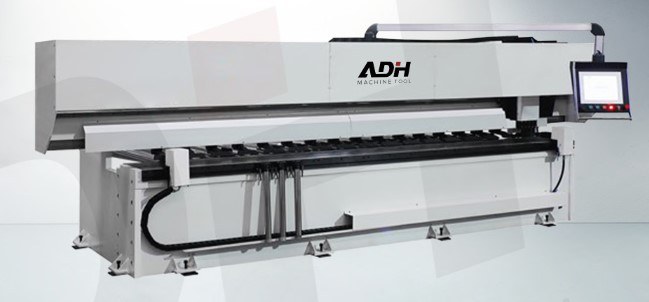

Hình ảnh máy bào rãnh chữ V kiểu đứng hãng ADH

Các đặc điểm chính:

– Là phiên bản nâng cấp của dòng máy bào rãnh chữ V thông thường, chúng sử dụng bào rãnh sau và bào rãnh ngoài để nâng cao chất lượng

– Sử dụng hệ thống điều khiển NC, hệ thống servo vòng lặp đóng để tính toán vị trí làm việc chính xác

– Cữ chặn sau, dầm cố định được thiết kế vững chắc, độ chính xác cao. Độ phẳng của băng máy nằm trong dải ± 0.03 mm giúp việc bào chính xác.

Hệ thống bàn máy        Hệ thống băng máy     Cữ chặn sau        Hệ thống điều khiển     Động cơ servo         Màn hình điều khiển

Hệ thống kẹp thủy lực và giá kẹp dao

Máy bào rãnh chữ V 4 hướng

Các đặc điểm chính:

– Các thiết bị điện đóng ngắt và các thiệt bị bảo vệ sử dụng hãng Schneider của Pháp

– Ổ đỡ trục chịu tải nặng có độ bền vững và độ chính xác cao

– Sử dụng biến tần Jaskawa của Nhật Bản độ phản hồ , độ chính xác cực kỳ cao

– Sử dụng rãnh dẫn hướng Đài Loan HIWIN độ mượt cao , độ ồn thấp

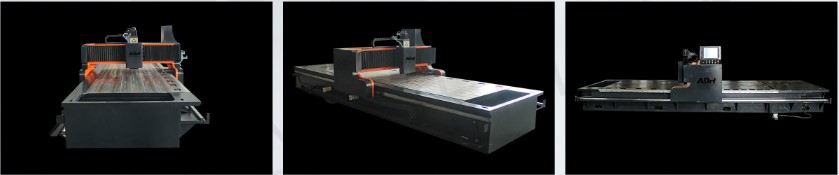

Hình ảnh máy bào rãnh chứ V 4 chiều

Thông số kỹ thuật

1. Máy bào rãnh chữ V tốc độ cao kiểu giàn

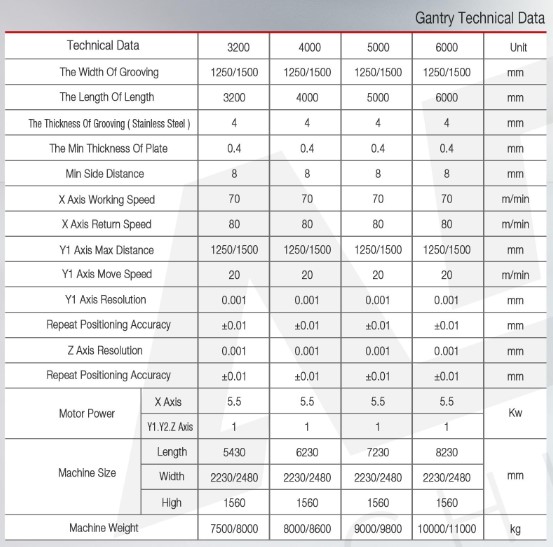

Thông số kỹ thuật máy bào rãnh chữ V kiểu giàn

2. Máy bào rãnh chữ V tốc độ cao kiểu đứng

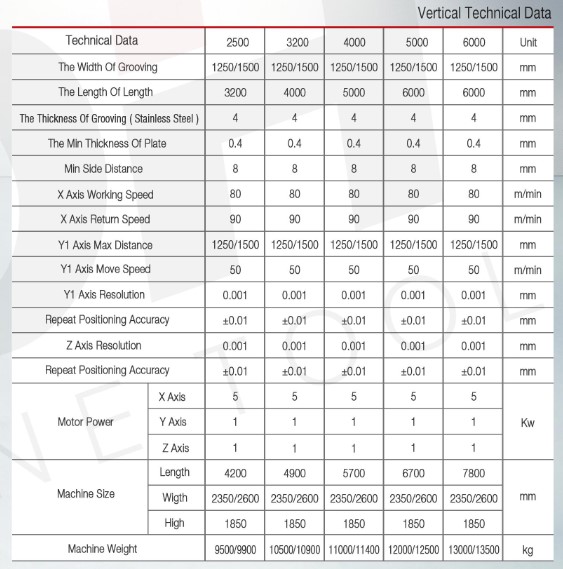

Thông số kỹ thuật máy bào rãnh chữ V kiểu đứng

 Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số  hoặc  để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

 Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
