MÁY CẮT TÔN THỦY LỰC BAYKAL HNC 3120

Mã sản phẩm:HNC 3120

HNC 3120
BAYKAL

Máy cắt tôn thủy lực Baykal HNC 3120 là dòng máy cắt tôn guillotine thủy lực

Khả năng điều chỉnh góc cắt

Phù hợp với nhu cầu cắt thép tấm, kim loại tấm trong các xưởng gia công tấm

Máy được trang bị cữ chặn sau truyền động bằng vít me bi, hầu sâu 350 mm hỗ trợ cắt xả

Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ trung tâm chăm sóc khách hàng 0983 251 170 hoặc Đăng ký bảo hành

SKU: HNC 3120 Danh mục: Máy cắt tôn thủy lực, Máy gia công tấm

Thông tin chi tiết
Đánh giá (0)

Máy cắt tôn Baykal HNC 3120 – Tư vấn máy cắt guillotine CNC

MÁY CẮT TÔN THỦY LỰC BAYKAL HNC 3120

Mã sản phẩm: HNC 3120
Thương hiệu: BAYKAL

Máy cắt tôn thủy lực Baykal HNC 3120 là dòng máy cắt tôn guillotine thủy lực

Khả năng điều chỉnh góc cắt

Phù hợp với nhu cầu cắt thép tấm, kim loại tấm trong các xưởng gia công tấm

Máy được trang bị cữ chặn sau truyền động bằng vít me bi, hầu sâu 350 mm hỗ trợ cắt xả

Mô tả
Bình luận

TRANG CHỦ / MÁY GIA CÔNG TẤM/ MÁY CẮT TÔN THỦY LỰC

Cập nhật 08/05/2026

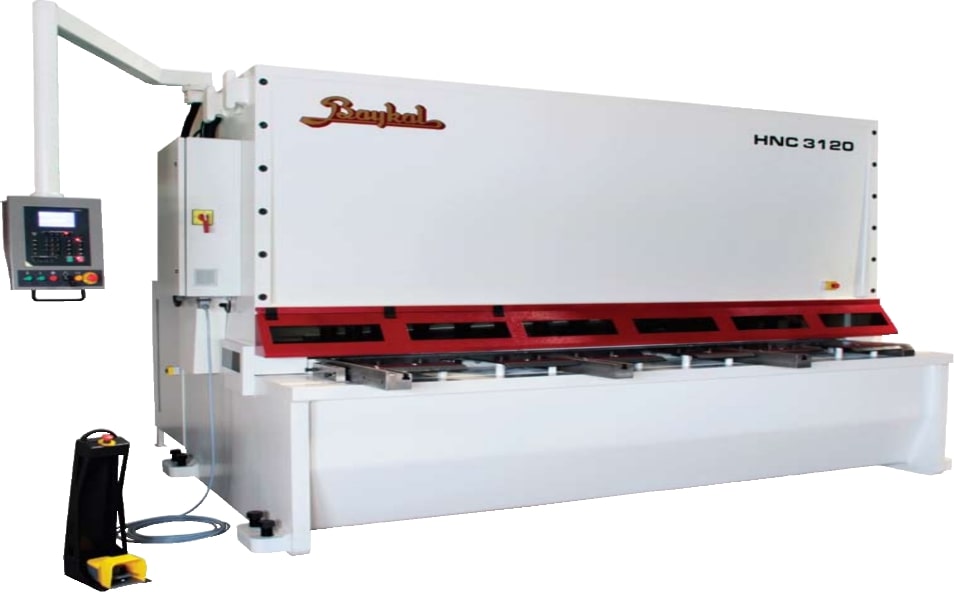

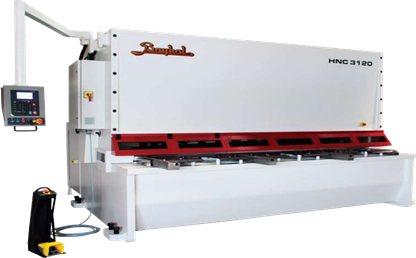

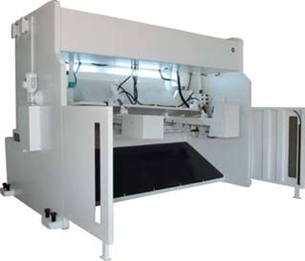

Hình ành máy cắt tôn thủy lực Baykal HNC 3120

Máy cắt tôn thủy lực Baykal HNC 3120 phù hợp với các xưởng gia công kim loại tấm, đơn vị sản xuất vỏ tủ điện, thang máng cáp, kết cấu tấm, vỏ thiết bị và các nhà máy cần cắt thép tấm với độ ổn định cao. Dòng HNC thuộc nhóm máy cắt guillotine thủy lực có góc cắt thay đổi, phù hợp khi xưởng cần xử lý nhiều chiều dày vật liệu khác nhau và muốn kiểm soát tốt hơn chất lượng đường cắt.

Với kết cấu khung hàn thép cứng vững, cữ chặn sau dùng vít me bi, hầu sâu 350 mm, hành trình cắt điều chỉnh được và hệ thống thủy lực nhỏ gọn, Baykal HNC là lựa chọn phù hợp cho doanh nghiệp cần đầu tư máy cắt tôn thủy lực phục vụ sản xuất lâu dài. Để chọn đúng model, xưởng cần xác định rõ chiều dày vật liệu, chiều dài tấm, loại vật liệu, sản lượng cắt và yêu cầu về độ chính xác sau cắt.

1.Đặc điểm kỹ thuật máy cắt tấm Baykal HNC

Khung được hàn bằng thép cho độ cứng tối đa và cắt chính xác.
Được thiết kế theo dạng điều chỉnh được góc cắt.
Tất cả các chức năng của máy được điều chỉnh dễ dàng và thể hiện rõ trên bộ điều khiển.
Chiều sâu của hầu lên đến 350mm giúp cắt xả liên tục.

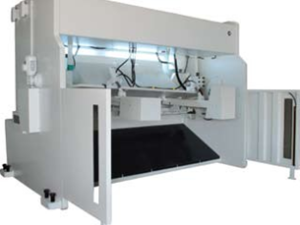

Cữ chặn sau được tích hợp chức năng tự động hạ xuống khi cắt phôi vượt quá giới hạn cho phép của cữ.
Cữ sau được truyền động bằng vít me bi để tăng độ chính xác.
Chiều dài hành trình có thể điều chỉnh để tăng số lượng hành trình khi chiều dài cắt ngắn
Hệ thống thủy lực nhỏ gọn giúp bảo trì nhanh.
Trang bị hệ thống bôi trơn tập trung
Trang bị hệ thống bảo vệ quá tải.

2. Thông số kỹ thuật chính

Model	Khả năng cắt	Chiều dài cắt	Góc cắt	Công suất động cơ	Áp lực làm việc	Số chân kẹp	Số hành trình/ phút	Dung tích thùng thủy lực	Hành trình cữ chặn sau	Công suất động cơ cữ chặn sau	Trọng lượng máy	A	B	C	D	E	F	G	H
≤450N/mm2	≤ 700 /mm2
mm	mm	mm	góc	Kw	kg/cm2	cái	Lần/ph	Lít	mm	Kw	Tấn	mm	mm	mm	mm	mm	mm	mm	mm
HNC 3100×6	6	4	3070	0.5°-1.5°	11	260	16	20-32	240	1000	0.37	7.8	3450	430	1650	490	1050	350	800	2100
HNC 3100×10	10	6	3070	0.5°-2.0°	22	260	15	12-18	360	1000	0.37	11	3480	430	1800	450	1050	350	800	2200
HNC 3100×13	13	8	3070	0.5°-2.5°	30	260	15	9-14	360	1000	0.37	13	3520	430	1920	415	1050	350	800	2300
HNC 3100×16	16	10	3070	0.5°-3.0°	30	260	15	8-14	400	1000	0.55	16.5	3540	430	1965	365	1050	350	900	2480
HNC 3100×20	20	13	3070	0.5°-3.0°	37	260	16	6-10	400	1000	0.55	21	3580	430	2350	220	1050	350	1000	2700
HNC 3100×25	25	16	3070	0.5°-3.5°	45	260	15	4-6	600	1000	0.55	23	3560	430	2280	275	1050	350	1100	3220
HNC 4100×6	6	4	4070	0.5°-1.5°	11	260	21	16-25	360	1000	0.55	12	4460	430	2000	400	1050	350	900	2250
HNC 4100×10	10	6	4070	0.5°-2.0°	22	260	21	9-14	360	1000	0.55	15	4500	430	1920	410	1050	350	900	2360
HNC 4100×13	13	8	4070	0.5°-2.5°	30	260	21	7-14	400	1000	0.55	18	4520	430	2280	315	1050	350	1000	2630
HNC 4100×16	16	10	4070	0.5°-3.0°	30	260	21	7-12	400	1000	0.55	23.5	4540	430	2300	280	1050	350	1000	2800
HNC 4100×20	20	13	4070	0.5°-3.0°	37	260	21	6-9	400	1000	0.55	26	4570	430	2350	230	1050	350	1100	2900
HNC 6100×6	6	4	6070	0.5°-2.0°	18.5	260	30	12-18	360	1000	0.55	22	6460	430	2200	880	1050	350	1000	2690
HNC 6100×10	10	6	6070	0.5°-2.0°	22	260	30	6-10	400	1000	0.55	30	6480	430	2200	795	1050	350	1000	2750
HNC 6100×13	13	8	6070	0.5°-2.5°	30	260	30	6-10	400	1000	0.75	38	6520	430	2350	800	1050	350	1200	3090
HNC 6100×16	16	10	6070	0.5°-3.0°	37	260	30	5-9	400	1000	0.75	43	6540	430	2500	870	1050	350	1200	3250
HNC 6100×20	20	13	6070	1.0°-3.0°	37	260	30	5-9	600	1000	0.75	48	6560	430	2500	730	1050	350	1200	3330

3. Trang bị tiêu chuẩn và lựa chọn máy cắt tôn HNC 3120


Hệ thống bảo vệ an toàn ngón tay (lựa chọn)	Cữ góc (lực chọn)

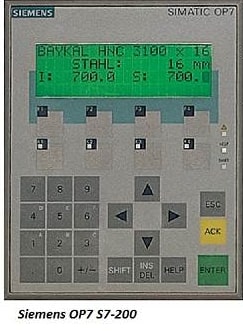

Bộ điều khiển OP7 (lựa chọn)	Bộ điều khiển DNC 60 (tiêu chuẩn)

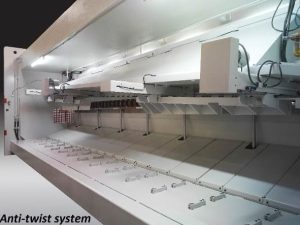

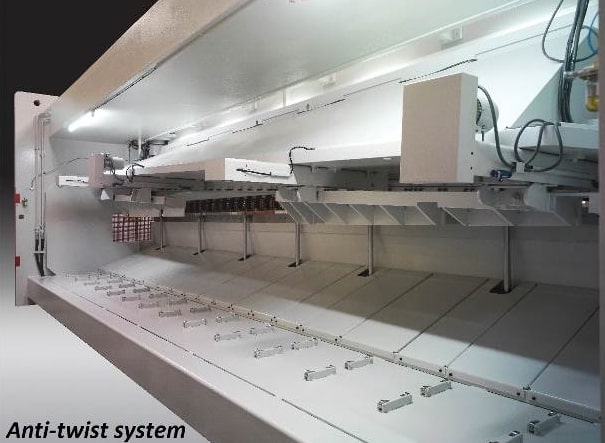

Hệ thống đỡ tấm khí nén kiểu D (lựa chọn)	Thiết bị chống xoắn (lực chọn)

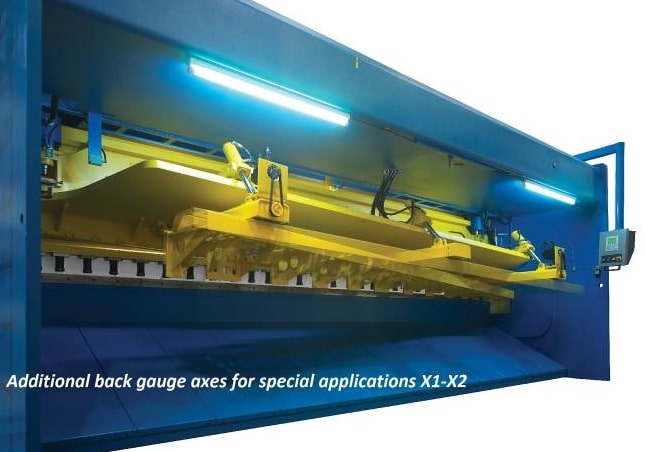

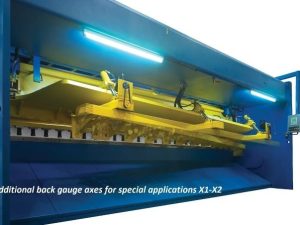

Trang bị cữ chặn sau đặc biệt X1-X2(lựa chọn)	Cơ cấu xoay cữ chặn sau thủy lực (lựa chọn)

4. Danh mục phụ kiện tiêu chuẩn

Lưỡi cắt hợp kim đặc biệt có tuổi thọ cao
Điều khiển CNC DNC 60 cho các chức năng sau:

– góc cắt

– khe hở lưỡi cắt

– vị trí backgauge

– đếm hành trình

Trang bị cữ chặn sau có hành trình 1000 mm với trục vít me bi
Bộ đếm thời gian làm việc

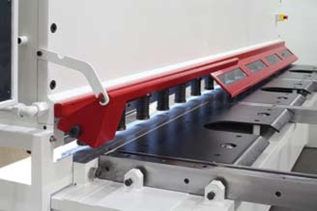

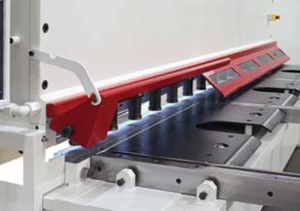

Hệ thống chân kẹp giữ thủy lực
Bàn làm việc với các tấm đệm, rãnh tay và bi lăn giúp di chuyển tấm nhẹ nhàng
Bàn đạp chân
Tay đỡ hình vuông có chiều dài 1 mét với vạch chia
Đèn chiếu sáng huỳnh quang
Bộ phận bảo vệ ngón tay trước và bộ phận bảo vệ họng bên
Bảo vệ cảm biến phía sau
Hướng dẫn sử dụng bằng tiếng Anh về hướng dẫn vận hành và bảo trì, danh sách bộ phận, bản vẽ mạch điện và thủy lực

Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số hoặc để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
