 Máy chấn tôn CNC Baykal APHS phù hợp với các xưởng gia công kim loại tấm, nhà máy sản xuất vỏ tủ điện, thang máng cáp, kết cấu tấm, thiết bị công nghiệp và các đơn vị cần chấn nhiều biên dạng với độ lặp lại ổn định. Dòng APHS sử dụng hệ thống chấn thủy lực kết hợp điều khiển CNC, hỗ trợ kiểm soát hành trình chấn, cữ chặn sau và các bước chấn phức tạp, phù hợp cho doanh nghiệp cần nâng cấp năng lực gia công tấm theo hướng chính xác và chuyên nghiệp hơn.

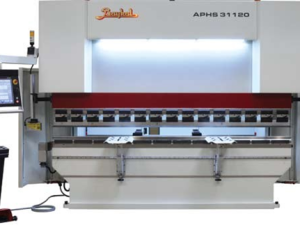

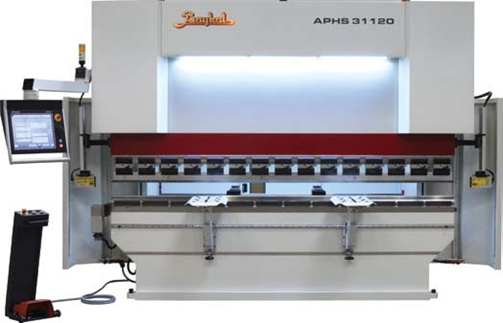

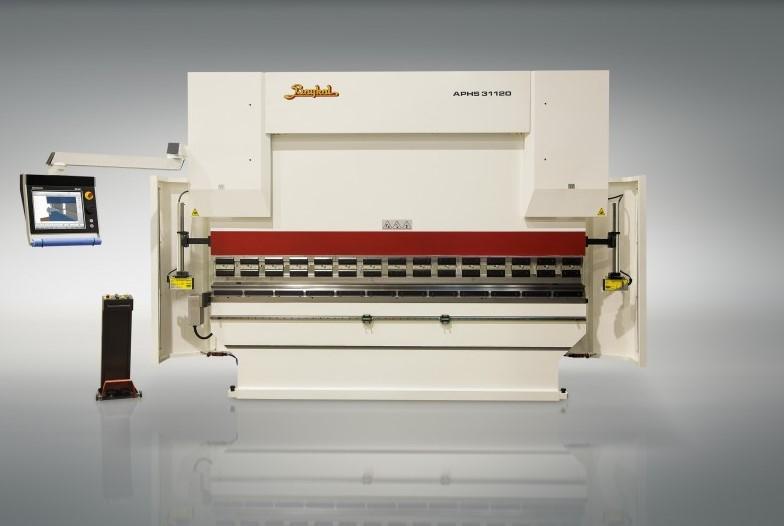

Hình ảnh máy chấn tôn thủy lực Baykal APHS 31120

Video quá trình gia công trên máy chấn tôn thủy lực BAYKAL APHS

Đặc điểm kỹ thuật

Các đặc điểm kỹ thuật dòng máy chấn tôn thủy lực BAYKAL APHS là:

• Hệ thống điều khiển CNC trang bị kiểm soát đồ họa, lập trình đầy đủ và điều khiển thân thiện với người sử dụng với chức năng tự động tính toán các bước chấn hoàn chỉnh dễ dàng sử dụng trong gia công sản xuất. Độ chính xác đạt tới ±0,03mm

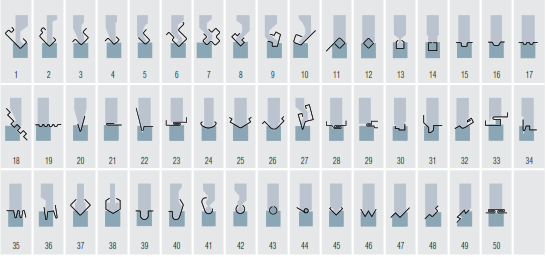

• Thư viện dao chấn đa dạng, thích hợp cho những sản phẩm chấn phức tạp với nhiều biên dạng, cũng như đối với những sản phẩm yêu cầu quá trình lặp lại bước chấn.
• Điều khiển đa trục có thể lập trình gồm: hai trục Y1-Y2 được đồng bộ hoàn toàn qua hệ thống van cân bằng và tạo độ chính xác trong di chuyển thẳng. Các trục di chuyển cữ chặn sau: X1-X2-R1-R2-Z1-Z2. Trục chống võng CNC
• Khoảng cách từ gá dao trên đến bàn máy được thiết kế cao hơn phù hợp cho những biên dạng phức tạp.
• Hầu của máy được mở rộng sâu hơn máy chấn thông thường giúp chấn các sản phẩm phức tạp dễ dàng.
• Bàn đạp điều khiển chấn được thiết kế thêm nút dừng khẩn cấp tạo sự an toàn.
• Hệ thống an toàn che chắn phía sau và hai bên hông máy.
• Hệ thống điện và van thủy lực hoạt động một cách đồng bộ. Đảm bảo độ chính xác tối đa trong từng bước chấn và thông qua giám sát liên tục và điều khiển bởi hệ thống CNC của các thương hiệu CYBELEC, DELEM.
• Hành trình chấn được đo một cách chính xác thông qua thước quang của hãng GIVI MISURE, HEIDENHEIN.
• Hệ thống van thủy lực của hãng REXROTH-BOSCH, HOERBIGER.
• Bơm thủy lực được chạy với tốc độ cao và không phát ra bất cứ tiếng ồn nào. Hệ thống bơm của DENISON, KCL, ATOS.
• Hệ thống điện của TELEMECANIQUE, MERLIN GERIN, SCHRAK.
• Tủ điện được thiết kế nhỏ gọn và có hệ thống thông gió, gia tăng tuổi thọ các bộ phận điện tử.
• Khung máy được làm từ thép chất lượng cao St 44-2, được hàn nguyên khối, giảm thiểu biến dạng dù làm việc hiệu suất cao qua thời gian dài.
• Hai xi-lanh được làm từ thép rèn chất lượng cao và mài chính xác.
• Hai piston cứng vững được nhiệt luyện, mài, đánh bóng và mạ chrome.
• Băng trượt đôi (ở phía sau và phía trước của Ram) hỗ trợ đầy đủ Ram di chuyển ma sát thấp
• Cữ chặn sau được di chuyển bởi động cơ Servo và vít me bi chính xác cao
• Bảo vệ ngón tay bằng tia laser để đảm bảo an toàn cho khu vực, (Bảo vệ ngón tay bằng tia laser Fiessler AKAS)

2. Thông số kỹ thuật

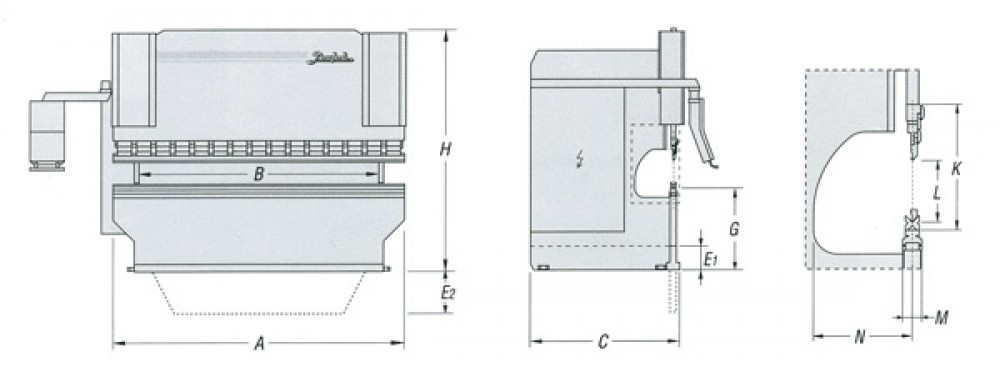

Hình ảnh các thông số kỹ thuật máy BAYKAL dòng APHS

Tính năng bộ điều khiển 3D CNC Delem DA-66T (tùy chọn)

Chương trình đồ họa 2D Hiển thị hình ảnh 3D ở chế độ làm việc Màn hình 17” TFT Thích hợp với nhiều hệ điều hành Windows Tích hợp bảng điểu khiển OEM Chuẩn giao tiếp USB bàn phím, chuột Hiển thị chính xác vị trí thông qua cảm biến Thích hợp trong nhiều điều kiện làm việc

Tính năng bộ điều khiển CNC ESA S 675 W (tiêu chuẩn)

Màn hình cảm ứng độ phân giải cao 19” 4: 3 (độ phân giải SXGA 1280 x 1024) Máy tính CPU: AMD Embedded GX 420 CA 2GHz, với RAM 4Gb CPU CNC: Amd LX-LX800 500MHz, với 128Mb RAM Lôgic tích hợp FPGA, gắn bề mặt và cáp quang Nguồn điện tối đa 24Vdc 100W Màn hình cảm ứng điện dung với chức năng cảm ứng đa điểm Vỏ nhôm tiện dụng, có bảng điều khiển phù hợp với các nút bấm và công tắc chọn hoạt động của máy Ổ cứng 2,5 ”20GB trở lên Cài đặt trước cho bàn phím và chuột máy tính tiêu chuẩn (đầu nối tiêu chuẩn ps2) 1 cổng nối tiếp RS-232, 3 cổng USB, 2 cổng ethernet trên máy tính 2 cổng nối tiếp RS-232, 2 USB, 1 cổng ethernet, 1 cổng có thể mở trên CNC Giao diện cáp quang

5. Hình ảnh các trang bị trên máy chấn tôn thủy lực (tiêu chuẩn và lựa chọn)

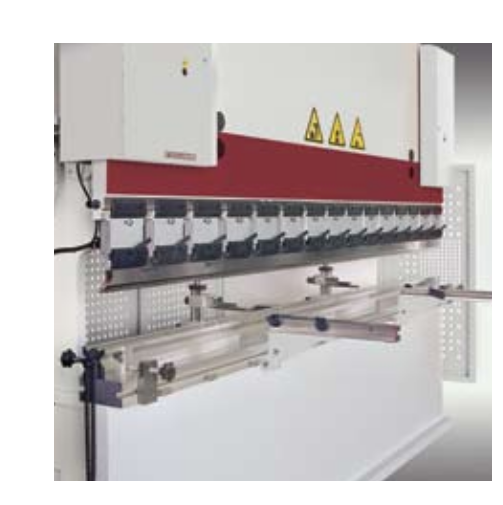

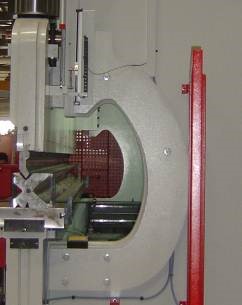

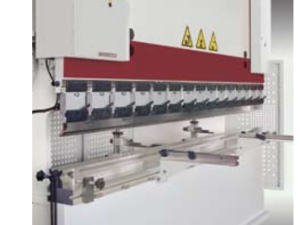

Tay đỡ phía trước	Thước quang cho hiển thị di chuyển đứng
Hệ thống định vị sau kiểu tháp	Các cảm biến chạm đầu ngón tay
Sáu trục điều khiển định vị sau (X1-X2-R1-R2-Z1-Z2)	Thiết bị đo hỗ trợ sáu trục định vị sau hạng nặng (X1-X2-R1-R2-Z1-Z2)

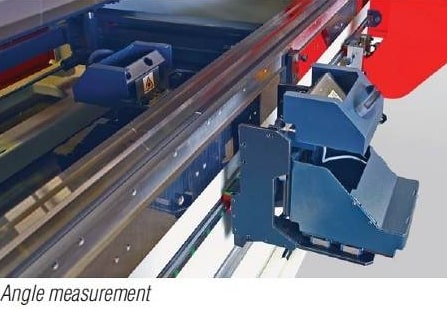

Kẹp dao chấn thủy lực (lựa chọn)	Thiết bị đo góc

Danh mục phụ kiện tiêu chuẩn

• Bộ kẹp khuôn chấn kiểu châu Âu có nêm
• Chày chấn từng đoạn (cổ ngỗng) và khuôn chấn liền khối (tất cả các dụng cụ được mài chính xác)
• Bảng điều khiển vận hành với công tắc chân đôi
• Dẫn hướng tay trước tuyến tính
• Bảo vệ bên và phía sau được khóa liên động bằng điện

Danh mục phụ kiện lựa chọn

• Thiết bị chống võng bằng tay hoặc điều khiển bằng điện (CNC)
• Kẹp tháo nhanh thủ công chày chấn
• Hệ thống kẹp dụng cụ thủy lực
• Công cụ đặc biệt cho các ứng dụng của khách hàng:
• Các bộ khuôn chấn trên và dưới cấu hình đặc biệt

• Khuôn V đơn với bộ gá lắp bàn
• Bảo vệ đèn trước hoặc bảo vệ laser phía trước cho nâng cao an toàn
• Tiêu thụ ít năng lượng hơn
