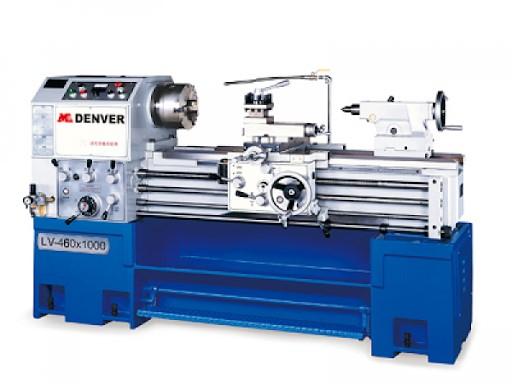

MÁY TIỆN VẠN NĂNG TỐC ĐỘ CAO LV-460/560×500/750
- LV-460560×500750
- DENVER INDUSTRIAL CO., LTD
Xuất xứ Đài Loan, là máy tiện chính xác tốc độ cao, đa năng
Điều chỉnh được 8 cấp tốc độ
Đường kính tiện là 460/560mm
Chiều dài chống tâm 500/750mm
Các chi tiết của máy được chế tạo chính xác
- Mô tả
- Bình luận
TRANG CHỦ / MÁY TIỆN VẠN NĂNG/ MÁY TIỆN VẠN NĂNG ĐÀI LOAN/MÁY TIỆN VẠN NĂNG DENVER
Cập nhật 26/01/2026
1. Tính năng thiết kế của máy
- Thân máy đúc bằng gang Meehamite dạng liền khối chất lượng cao.
- Hộp số hệ mét & inch với đầy đủ các loại ren hệ inch, mét, DP, MP và nhiều loại khác, tất cả các chức năng được đạt mà không thay đổi thiết bị.
- Cung cấp dầu bôi trơn với thiết bị an toàn được sử dụng để kéo dài tuổi thọ và độ chính xác.
- Các bánh răng trong đầu và trục chính được làm cứng và chính xác.
- Băng máy và các bộ phận liên quan được xử lí nhiệt và gia công tỉ mỉ tăng tuổi thọ máy.
- Trục hợp kim cân bằng động được áp dụng 3 điểm hỗ trợ ổ trục trong hộp số.
- Vít dẫn hướng cho ăn chéo: 2 điểm hỗ trợ cho việc cắt nặng.
- Chiều dài chân phanh an toàn.
2. Thông số kỹ thuật
Các thông số cơ bản của máy:
|
Model |
LV-460 / 560 |
|||
|
500 |
750 |
|||
|
Khả năng tiện |
Đường kính tiện qua băng máy |
460 (18.11″) / 560 (22.05″) |
||
|
Đường kính tiện qua bàn xe dao |
280 (11.02″) / 380 (14.96″) |
|||
|
Khoảng cách chống tâm |
500 (19.69″) |
750 (29.53″) |
||
|
Băng máy |
Chiều rộng băng máy |
680 (26.77″) / 780 (30.71″) |
||
|
Chiều rộng băng lõm |
317 (12.5″) |
|||
|
Chiều dài băng máy |
1490 (58.66″) |
1740 (68.5″) |
||
|
Trục chính |
Lỗ tâm trục chính |
ø52 (2.05″) |
||
|
Số cấp tốc độ |
2 bước tốc độ vô cấp |
|||
|
Phạm vi tốc độ trục chính |
30-1800 r.p.m. |
|||
|
Mũi trục chính |
A1-6 |
|||
|
Đài dao |
Chiều rộng đài dao |
485 (19.09″) |
||
|
Hành trình ngang của đài dao |
250 ( 9.84″ ) |
|||
|
Hành trình băng trên đài dao |
125 ( 4.92″ ) |
|||
|
Kích thước cán dao |
20×20 ( 0.79″ x 0.79″ ) |
|||
|
Ụ động |
Đường kính ụ động chống tâm |
Ø52 ( 2.05″ ) |
||
|
Hành trình mũi chống tâm |
140 ( 5.51″ ) |
|||
|
Côn mũi chống tâm |
M.T. 4 |
|||
|
Gia công ren |
Đường kính trục vít me & bước vít |
Dia 35mm Pitch 6mm / Dia.1″ x 4 T.P.I |
||
|
Phạm vi cắt ren hệ Metric |
0.2 – 14 ( 41 Loại ) |
|||
|
Phạm vi cắt ren hệ Inch |
2 – 56 T.P.I. (37 Loại ) |
|||
|
Phạm vi cắt ren hệ Anh |
8 – 44 D.P. ( 21 Loại ) |
|||
|
Phạm vi cắt ren hệ Modun |
0.3 – 3.5 M.P. (18 Loại) |
|||
|
Bước tiến |
Đường kính tay điều chính bước tiến |
22 ( 0.87″ ) |
||
|
Phạm vi tiến dao dọc |
0.04 – 1.0 mm / rev |
|||
|
Phạm vi tiến dao ngang |
0.05-1.25 mm / rev |
|||
|
Động cơ |
Công suất động cơ trục chính |
5 HP ( 3.75kw ) OP: 7.5 HP (5.625kw) |
||
|
Công suất động cơ làm mát |
1/8 HP (0.1kw) |
|||
|
Kích thước |
N.W / G.W. |
LV-460 |
1300 / 1500 |
1450 / 1650 |
|
LV-560 |
1500 / 1750 |
1650 / 1850 |
||
|
Kích thước đóng gói (LxWxH) |
LV-460 |
1900 x 1000 x 1600 |
2150 x 1000 x 1600 |
|
|
LV-560 |
1900 x 1000 x 1750 |
2150 x 1000 x 1750 |
3. Phụ kiện kèm theo máy
- XZ-axes auto. lubrication system/ Hệ thống bôi trơn tự động 2 truc XZ
- Metric / inch gear box / Bánh răng hệ mét,inch
- Coolant device/ Hệ thống tưới nguội
- Longitudinal apron motion feed/Bàn xe dao di chuyển dọc
- Tailstock/Ụ động
- 3-jaw scroll chuck 7″/Mâm cặp 3 chấu 7inch
- Back plate of chuck/Mặt bích mâm cặp
- Steady rest 6″/Luy nét tĩnh 6’’
- Center sleeve/Áo tâm
- Dead center/Tâm chết
- Tool post screw wrench/Cờ lê mở đài dao
- Level pads/Đế căn chỉnh
- Tools & tool box/Dụng cụ và hộp dụng cụ
- Operation manual/Hướng dẫn sử dụng
 |
 |
 |
|
3-jaw scroll chuck 7″ |
Steady rest 6″ |
Tools & tool box |
