MÁY TIỆN VẠN NĂNG HẠNG NẶNG MYDAY 3A| MÁY TIỆN BĂNG DÀI

Mã sản phẩm:MYDAY 3A

MYDAY 3A
MYDAY

MYDAY MACHINE, hãng sản xuất máy tiện hàng đầu Đài Loan

3 dòng models máy 3A với các thông số: 3A-70, 3A-80…3A-100

Đường kính vật tiện qua băng máy: 1800-2500 mm

Đường kính vật tiện qua bàn xe dao: 1350 – 2050 mm

Gia công được 4 loại ren khác nhau: mm, inch, modules, DP

Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ trung tâm chăm sóc khách hàng 0983 251 170 hoặc Đăng ký bảo hành

SKU: MYDAY 3A Danh mục: Máy tiện vạn năng

Thông tin chi tiết
Đánh giá (0)

Trang chủ/Máy tiện vạn năng/Máy tiện vạn năng hạng nặng Đài Loan/Máy tiện ống dầu khí

Cập nhật 27/7/2021

” Là dòng máy tiện vạn năng Đài Loan, dòng máy tiện băng dài với đường kính gia công vật tiện lên đến Ø 2050mm và chiều dài vật tiện lên đến 2500mm. Công suất động cơ trục chính được truyền tới trục chính thông qua pully, dây đai và bộ bánh răng 12 bước.

Cấu trúc bàn máy được đúc gang xám, có các gân tạo cứng vững cao. Đầu trục chính được đúc cứng vững, giảm độ rung động và tiện chính xác khi quay với tốc độ cao và tiện những chi tiết hạng nặng”

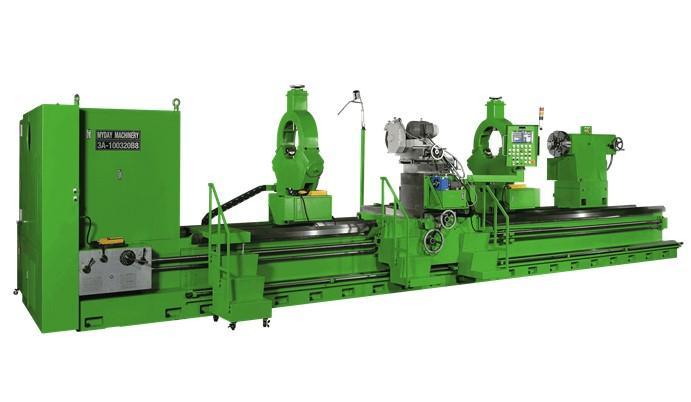

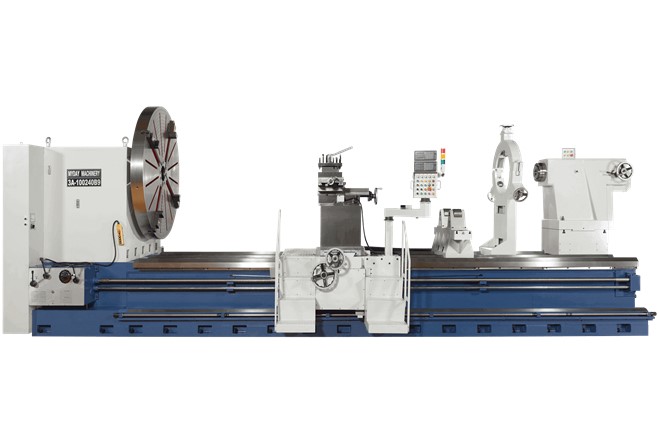

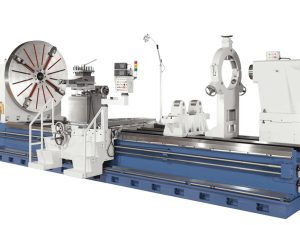

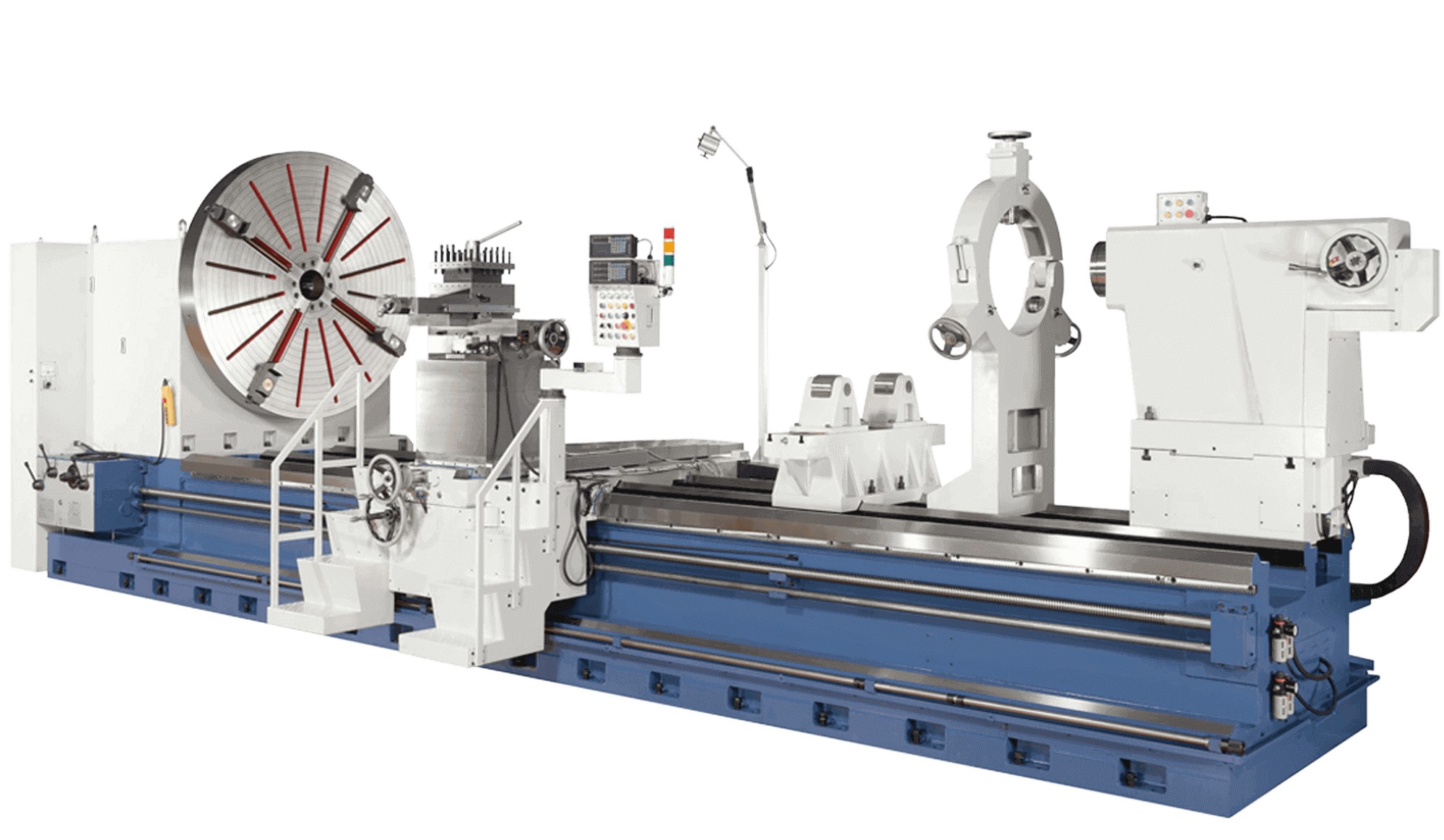

Hình ảnh máy tiện vạn năng hạng nặng 4 rãnh dẫn hưỡng MYDAY 3A-70/100

Giới thiệu hãng MYDAY, hãng sản xuất máy tiện vạn năng Đài Loan

Myday là hãng máy tiện chính xác hạng nặng của Đài Loan, thành lập năm 1980. Với hơn 3 thập kỷ hình thành và phát triển, Myday tập trung vào các dòng máy máy công cụ chính xác và hạng nặng như, máy tiện CNC băng phẳng, máy tiện băng phẳng, máy phay trục vít…
Với đội ngũ R&D giỏi và nhiều kinh nghiệm của mình, hãng không chỉ sản xuất những dòng máy tiêu chuẩn mà còn có thể thiết kế và chế tạo các dòng máy theo yêu cầu của khách hàng, những dòng máy đặc biệt, máy hạng nặng…

Tính năng thiết kế máy

Máy tiện băng phẳng loại hạng nặng của Myday được thiết kế với 4 băng dẫn hướng lớn, băng máy rộng nên máy đảm bảo độ cứng vững rất cao.
Ụ động và luy nét, bệ đỡ được đặt ở băng dẫn hướng phía sau. Hãng thiết kế theo 4 kiểu dẫn hướng (trượt ngang toàn bộ hành trình) như những thiết kế tiêu chuẩn. Với thiết kế khỏe, cứng vững nên máy gia công nặng và vẫn có thể di chuyển ngang hết hành trình.
Trong phần thiết kế tùy chọn (Option), bàn xe dao khi gia công sẽ không ảnh hưởng đến luy nét và ụ động. Đảm bảo việc gia công hết toàn bộ đường kính ngoài chiều dài vật tiện mà không cần bỏ lại những vị trí đỡ.
Máy tích hợp bảng điều khiển tự động, chạy dao nhanh giúp di chuyển nhanh không cắt gọt một cách dễ dàng, giảm thời gian và tăng năng suất cũng như giảm thời gian chết của máy.

Thông số kỹ thuật máy

Thông số kỹ thuật /Model	3A-70	3A-80	3A-90	3A-100
Chiều cao tâm	900mm	1000mm	1125mm	1250mm
Đường kính tiện qua băng	1800mm (70.8”)	2000mm (78.7”)	2250mm (88.6”)	2500mm (98.4”)
Đường kính tiện qua bàn xe dao	1350mm	1550mm	1800mm	2050mm
Toàn bộ chiều dài
Đường kính tiên qua bàn xe dao	1440mm	1630mm	1870mm	2110mm
*Một nửa chiều dài ()**
Chiều rộng băng máy	1345 mm (52.9”) (1575mm với dẫn hướng phụ)
Khoảng cách chống tâm	3000mm~15000 mm
Mũi trục chính /Lỗ trục chính	A2-15 / Ø210mm (8”) or A2-20 / Ø260mm (10”)
Tốc độ trục chính 4 cấp	6 ~400 v/p (loại trừ mâm cặp)
Đường kính nòng ụ động	Ụ quay Ø290 (tiêu chuẩn) hoặc Ø350 (tùy chọn*)
Kiểu côn chống tâm	MT#7
Hành trình nòng ụ động	300 mm
Bước tiến ngang X	0.065 ~ 0.96 ( 48 loại )
Hành trình ngang	1250 mm (toàn bộ chiều dài) hoặc 510mm (một nửa chiều dài)
Bước tiến dọc Z	0.13 ~ 1.92 ( 48 loại )
Hành trình bàn dao	X1: 250mm / Z1: 350mm (cấp phôi tự động)
Kích thước dao	50 X 50 mm
Đường kính trục vít me	Ø60mm
Bước trục vít me	2TPI (inch) or 12mm (metric)
Ren Mét	2 ~ 30 mm / bước ( 48 Loại)
Ren Inch	1 ~ 15 TPI ( 48 loại )
Ren Module	1 ~ 15 M ( 32 loại )
Ren D.P	2 ~ 30 P ( 48 loại )
Động cơ trục chính	75 HP (tiêu chuẩn) hoặc 100 HP (Tùy chọn)
Động cơ chạy dao nhanh	2 HP
Động cơ bơm làm mát	1 HP
Động cơ bơm dầu bôi trơn	12 W
