MÁY TIỆN VẠN NĂNG TRENS S series

Mã sản phẩm:S

S
TRENS SK

Dòng máy tiện vạn năng của hãng Trens SK, Slovakia

Thân máy đúc bằng gang xám, cứng vững, giảm rung động

Đường kính tiện qua băng máy trong dải: 330-800 mm

Đường kính tiện qua bàn xe dao trong dải: 168-520 mm

Trục chính đúc cứng vững, mài chính xác và cân bằng động

Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ trung tâm chăm sóc khách hàng 0983 251 170 hoặc Đăng ký bảo hành

SKU: S Danh mục: Máy tiện vạn năng

Thông tin chi tiết
Đánh giá (0)

Trang chủ/Máy tiện vạn năng/Máy tiện vạn năng châu Âu/Máy tiện vạn năng TRENS SK, A. S. – SLOVAKIA

Cập nhật 27/7/2021

“Là dòng máy tiện vạn năng chính xác, tốc độ cao. Dòng máy tiện vạn năng S series có 6 dòng máy khác nhau cho khách hàng lựa chọn. Dải thông số làm việc chính của máy: Đường kính tiện qua băng máy: 330-800 mm, đường kính tiện qua bàn xe dao: 168-520 mm. Máy thiết kế cứng vững, giảm rung động, đảm bảo độ chính xác khi gia công, ổn định vì vậy tuổi thọ máy lâu dài”

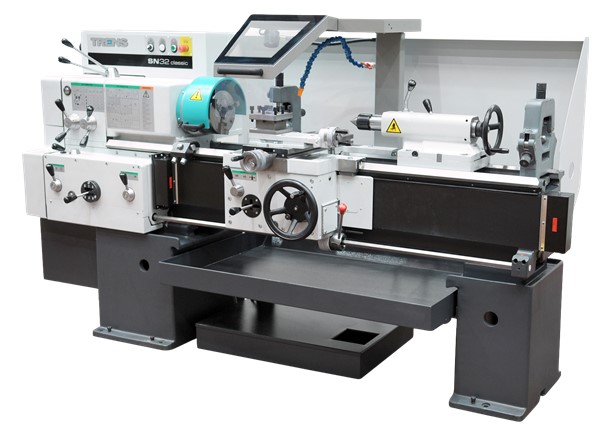

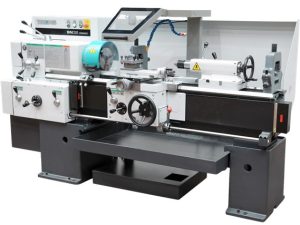

Hình ảnh máy tiện vạn năng Trens dòng S

Video giới thiệu máy tiện vạn năng Trens dòng SN32

Thông tin về dòng máy tiện vạn năng Trens S series

Đây là dòng máy tiện vạn năng của công ty Trens SK, một trong những nhà máy sản xuất chế tạo máy công cụ lớn nhất của Slovakia
Công ty xuất khẩu tới 95% sản lượng máy tiện vạn năng cho hơn 80 quốc gia trên thế giới, nơi họ được biết đến với độ tin cậy, độ chính xác và trình độ kỹ thuật cao
Chúng ta có thể dễ dàng bắt gặp những dòng máy của Slovakia trong các nhà máy của nước ngoài như các công ty của Nhật, Hàn…Các nhà máy trong nước như của bộ Quốc phòng. Máy cũng được sử dụng cho các trường dạy nghề
Các model máy tiện vạn năng trong dòng S series bao gồm: SN32, SN50C, SN71C, SN500SA, SN710S, SUI80

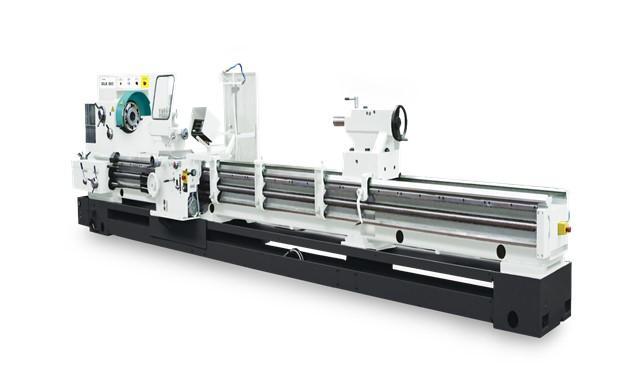

Hình ảnh máy tiện vạn năng Trens dòng SUI-80

Tính năng thiết kế máy

Máy tiện vạn năng Trens, thân máy được đúc bằng gang xám, cứng vững, giảm thiểu rung động trong quá trình gia công, đảm bảo được độ chính xác trong quá trình hoạt động vì vậy tuổi thọ máy lâu dài
Các bộ phận quan trọng lắp ráp được cạo rà bằng tay, đảm bảo độ chính xác lắp ghép nên máy đạt độ chính xác cao

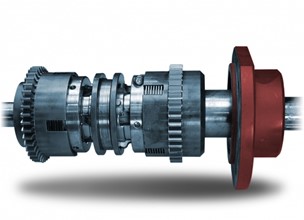

Truyền động trục chính thông qua bộ ly hợp và phanh, chuyển động và dừng chuyển động trơn tru
Máy được thiết kế vận hành an toàn khi chuyển động bởi bộ bảo vệ( máy chỉ hoạt động khi hệ thống bao che mâm cặp được đóng, như hình vẽ)
Kích thước nhỏ gọn, thuận tiện trong quá trình lắp đặt và hiệu chỉnh máy
Bảo trì, vệ sinh dễ dàng do máy được thiết kế thông minh, ví dụ như hệ thống tưới nguội được thiết kế dịch chuyển thuận tiện
Dễ dàng làm chủ và vận hành

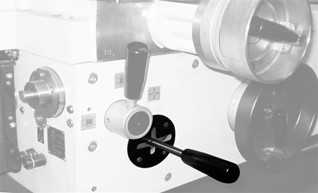

Hình ảnh các bộ phận cấu tạo của máy tiện vạn năng Trens dòng S

Thông số kỹ thuật của máy tiện vạn năng Trens

Máy tiện Trens S Series
Đặc trưng kỹ thuật/ Model	S32	S50C	SN71C	SN500SA	SN710S	SUI80
Khả năng của máy:
Đường kính tiện qua băng	330 mm	500 mm	710 mm	505 mm	720 mm	800mm
Đường kính tiện qua bàn xe dao	168 mm	270 mm	420 mm	270 mm	430 mm	520 mm
Khoảng cách giữa 2 băng máy	230 mm	230 mm	300 mm	230 mm	300 mm	320 mm
Chiều dài băng máy	520 mm	700 mm	960 mm	700 mm	960 mm	870 mm
Chiều rộng băng máy	340 mm	340 mm	450 mm	340 mm	450 mm	550 mm
Khoảng cách chống tâm	750 mm 1000 mm	1000 mm 1500 mm 2000 mm	1500 mm 2000 mm 3000 mm 4000 mm	1000 mm 1500 mm 2000 mm	1500 mm 2000 mm 3000 mm 4000 mm	1500 mm 2000 mm 3000 mm 4000 mm 6000 mm 8000 mm

Chiều cao tâm	160 mm	250 mm	355 mm	250 mm	355 mm	395 mm
Đầu trục chính:
Mũi trục chính	B6	B6	B8	B8/B11*	B8/B11*	B11
Kiểu khóa lắp mũi trục chính	D6*	D6*	D8*	D8/D11	D8/D11	D11*
Côn lỗ trục chính	MT 6	MT 6	METRIC 80	METRIC 90/110*	METRIC 90/115*	METRIC 100
Nòng trục chính	52 mm	52 mm	73.5 mm	77/105* mm	77/105/130 mm	92 mm
Tốc độ vòng quay nhỏ nhất	14 (v/p)	22 (v/p)	10 (v/p)	12,5 (v/p)	10/12,5* (v/p)	14 (v/p)
Tốc độ vòng quay lớn nhất	2500 (v/p)	2000 (v/p)	1000 (v/p)	2000/1600* (v/p)	1600/1250* (v/p)	1400 (v/p)
Đường kính ổ bi trước trục chính	80 mm	80 mm	110 mm	110/140* mm	110/140/170 mm	140 mm
Số cấp tốc độ trục chính	16	24	16	18	18	17
Truyền động trục chính:
Công suất động cơ trục chính	4 KW	5,5 KW	7,5 KW	7,5 KW	7,5/11* KW	15/18,5* KW
Mô men xoắn lớn nhất	40 KN	45 KN	20 KN	50 KN	40/50* KN	45 KN
Giới hạn tốc độ mô men xoắn lớn nhất	1000 v/p	1200 v/p	2400 v/p	1450 v/p	1650/2000* v/p	3200 v/p
Tiến dao:
Tốc độ ăn dao ngang X	0,12-1,6 (mm/vòng)	0,025-3,2 (mm/vòng)	0,025-3,2 (mm/vòng)	0,025-3,2 (mm/vòng)	0,025-3,2 (mm/vòng)	0,03-6,5 (mm/vòng)
Chạy dao nhanh theo X (ngang)	Không chạy nhanh	1500 (mm/phút)	1500 (mm/phút)	1500 (mm/phút)	1500 (mm/phút)	2400 (mm/phút)
Hành trình làm việc trục X	250 mm	300 mm	400 mm	300 mm	400 mm	440 mm
Gá dao theo X	140 mm	140 mm	180 mm	140 mm	180 mm	195 mm
Tốc độ ăn dao ngang theo Z	0,025-3,2 (mm/vòng)	0,05-6,4 (mm/vòng)	0,05-6,4 (mm/vòng)	0,05-6,4 (mm/vòng)	0,05-6,4 (mm/vòng)	0,06-13 (mm/vòng)
Chạy dao nhanh theo Z (dọc trục)	Không chạy dao nhanh	3000 (mm/phút)	3000 (mm/phút)	3000 (mm/phút)	3000 (mm/phút)	4800 (mm/phút)
Chiều dài làm việc theo Z	Phụ thuộc vào thiết bị kẹp	Phụ thuộc vào thiết bị kẹp	Phụ thuộc vào thiết bị kẹp	Phụ thuộc vào thiết bị kẹp	Phụ thuộc vào thiết bị kẹp	Phụ thuộc vào thiết bị kẹp
Đài dao
Đài dao tiêu chuẩn	4 vị trí	4 vị trí	4 vị trí	4 vị trí	4 vị trí	4 vị trí
Kích thước dao lớn nhất	20×20 mm	32×32 mm	40×40 mm	32×32 mm	40×40 mm	40×40 mm
Kiểu chuyển đổi dao	Quay	Quay	Quay	Quay	Quay	Quay
Ụ động (chống tâm)
Côn ụ động		MT 5	MT 5	MT 5	MT 5	MT 6
Đường kính nòng ụ động	70 mm	70 mm	90 mm	80 mm	100 mm	110/120* mm
Hành trình ụ động	180 mm	180 mm	240 mm	180 mm	240 mm	210 mm
Điều khiển ụ động	Bằng tay	Bằng tay	Bằng tay/ Cơ khí*	Bằng tay	Bằng tay/ ụ kéo*	Bằng tay/ Cơ khí*
Độ lệch ụ động cho tiện côn	± 12 mm	± 12 mm	± 10 mm	± 12 mm	± 10 mm	± 12 mm
Gia công ren:
mm Gia công ren hệ mét	0,25-20 26 loại	0,5-40 29 loại	0,5-40 29 loại	0,5-40 29 loại	0,5-40 29 loại	0,5-160 43 loại
Záv/1” Gia công ren hệ Anh	2-160 38 loại	1-80 38 loại	1-80 38 loại	1-80 38 loại	1-80 38 loại	1/8-40 40 loại
mm Ren module	0,125-10 21 loại	0,25-20 26 loại	0,25-20 26 loại	0,25-20 26 loại	0,25-20 26 loại	0,25-48 36 loại
DP Ren inch	4-160 32 loại	2-72 31 loại	2-72 31 loại	2-72 31 loại	2-72 31 loại	3/8-80 42 loại
Kích thước máy:
Chiều cao (mm)	1445	1500	1560	1525	1635	1700
Chiều rộng (mm)	1010	1100	1130/1145*	1100	1275	1570
Chiều dài/ khối lượng:
750 mm/kg	2615/1540
1000 mm/kg	2640/1620	2640/1735		2595/2300
1500 mm/kg		3140/1835	3445/2960	3095/2400	3515/3090	3560/5180
2000 mm/kg		3640/1940	3945/3080	3595/2600	4015/3250	4060/5440
3000 mm/kg			4945/3330		5015/3620	5060/5970
4000 mm/kg			5945/3580		6015/3890	6060/6400
6000 mm/kg						8060/7670
8000 mm/kg						10060/8630

Phụ kiện trang bị máy tiện vạn năng Trens dòng S

1. Phụ kiện tiêu chuẩn của máy

Hộp dụng cụ – 1pcs
Chìa vặn vít kẹp dao – 1 set
Hệ thống làm mát – 1 set
Đài dao 4 vị trí – 1 set
Đế cân bằng – 1 set
Đèn làm việc

2. Phụ kiện tùy chọn

Mâm cặp 3 chấu
Mâm cặp 4 chấu
Mặt bích
Luy nét tĩnh
Luy nét động
Thước hiển thị số
