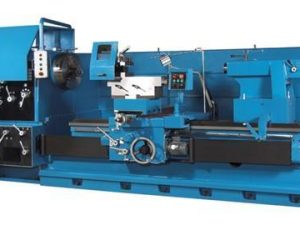

MÁY TIỆN TRỤC CÁN ANNN YANG dòng DY-1100G ~ 1500G
- NH00421
- ANNN YANG
Dòng máy tiện vạn năng chuyên gia công các loại trục cán thép
Annn Yang, có hơn 30 năm kinh nghiệm về gia công kim loại
Đường kính tiện qua băng máy nằm trong dải: 1100 – 1500 mm
Đường kính tiện qua bàn xe dao nằm trong dải: 730 – 1130 mm
Hỗ trợ tiện ren cho 2 loại kiểu ren: Inch – Mm
- Mô tả
- Bình luận
Trang chủ/Máy tiện vạn năng/Máy tiện vạn năng hạng năng Đài Loan/Máy tiện trục cán
Cập nhật 29/7/2021
“Máy tiện vạn năng Đài Loan ANNN YANG dòng DY,là dòng máy tiện vạn năng chuyên hỗ trợ gia công các loại trục cán, trục cán thép với nhiều kích cỡ khác nhau. Bánh răng trong hộp số truyền dẫn được làm bằng hợp kim Chrom-Molypden (SCM 21), Carburization được làm cứng, mài chính xác để vận hành trơn tru và yên tĩnh.
Đường kính tiện qua băng máy nằm trong dải: 1100 – 1500 mm. Đường kính tiện qua bàn xe dao nằm trong dải: 730 – 1130 mm“

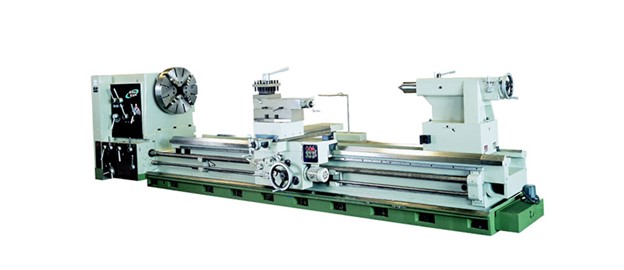

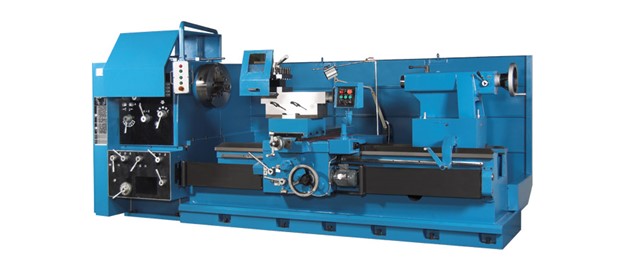

Hình ảnh máy tiện trục cán ANNN YANG dòng DY 1100-1500G
Các đặc điểm chính của máy
- Các bánh răng hộp sô được làm bằng thép hợp kim Chrom-Molypden (SCM 21), Carburization được làm cứng, mài chính xác để có thể vận hành trơn tru và yên tĩnh.
- Trục chính hỗ trợ 3 điểm được tạo bởi các vòng bi chính xác đảm bảo độ ổn định cắt lâu dài. Và trục chính lớn hơn có sẵn cho mỗi models khác nhau.
- Đầu trục chính thiết kế hoàn toàn khép kín với chất bôi trơn bằng dầu. Máy bơm bôi trơn cưỡng bức cung cấp dầu đến bề mặt tiếp xúc.
- Hộp số cung cấp khả năng phân luồng hệ inch/hệ mét. Nó cho phép cắt chính xác các ren hệ inch và hệ mét. Một chốt cữ hành trình được lắp để bảo vệ quá tải.
- Băng máy cực rộng được xây dựng bằng Meehanite đúc cường độ cao, được ủ để giảm ứng suất. Các băng máy được xử lý nhiệt tần số cao và mài chính xác. Độ cứng hơn HRC 56.
- Các rãnh dẫn hướng của băng máy được phủ bằng Turcite-B để giảm ma sát và mài mòn, đồng thời giúp hệ thống di chuyển trơn tru.
- Băng máy bà đế máy được chế tạo liền khối để có độ cứng tối đa, giúp tránh rung động và tiếng dao khi cắt nặng.
- Bàn xe dao được xử lý nhiệt, mài chính xác để kéo dài tuổi thọ.
- Hệ thống bôi trơn thủ công và tự động cung cấp khả năng bôi trơn cho các đường trượt dọc và trượt ngang.
- Tấm chắn bàn xe dao có thiết bị khóa liên động để ngăn chặn việc chạy đồng thời của chuyển động cắt ren và cấp bước tiến.
- Hệ thống di chuyển nhanh rapid được thiết kế đặc biệt cho khả năng di chuyển dọc và ngang hiệu quả.
- Ụ động thiết kế cực kỳ chắc chắn, dễ dàng di chuyển. Đầu chống tâm được làm cứng và mài chính xác, lý tưởng cho việc tiện và khoan chính xác và các bước gia công khác.
Các thông số kỹ thuật
|
Models |
DY-1100G |
DY-1200G |
DY-1300G |
DY-1400G |
DY-1500G |
|
|
Đường kính tiện |
Khoảng cách giữa các tâm |
1500/2000/2000/3000/4000/5000/7000/7000/8000/9000/10000 / 11000/12000/13000/14000/115000/16000/17000/18000/19000/20000 / 21000/2000/223000/24000/25000mm |
||||
|
Chiều cao của mũi tâm (trên băng máy) |
550mm |
600 mm |
650 mm |
700 mm |
750 mm |
|
|
Đường kính tiện qua băng máy |
1100 mm |
1200 mm |
1300 mm |
1400 mm |
1500 mm |
|
|
Đường kính tiện qua bàn xe dao |
730mm |
830 mm |
930 mm |
1030 mm |
1130 mm |
|
|
Đường kính tiện qua hầu |
1600×750 |
1700×750 |
1800×750 |
1900×750 |
2000×750 |
|
|
Băng máy |
Chiều rộng |
692mm |
||||
|
Ụ trước |
Kiểu trục chính |
ISO A2-11 / A2-15 / A2-20 / A2-28 153mm (STA.) / 230mm (OPT.) / 310 / 360mm (OPT.) / 410mm (OPT.) |
||||
|
Lỗ trục chính |
||||||
|
Tốc độ trục chính (vòng / phút) |
3 ~ 420 vòng / phút |
|||||
|
Số cấp tốc độ trục chính |
12 bước |
|||||
|
Bước tiến-tiện ren |
Mũi trục vít |
Ø58 mm. 2T.PI hoặc 12 pitch |
||||
|
Lượng ăn dao dọc |
0,0100 ~ 1,4145 mm / vòng quay |
|||||
|
Lượng ăn dao chéo |
0,0102 ~ 0,5735 mm / vòng quay |
|||||
|
Tiện ren Inch |
35 kinds, 1 ~ 59 TPI |
|||||
|
Tiện ren mét |
34 kinds, 0,5 ~ 18mm |
|||||
|
Ổ dao |
Hành trình bàn dao ngang |
750 mm |
||||
|
Hành trình con trượt trên |
350 mm |
|||||
|
Ụ động |
Hành trình nòng ụ động |
350 mm |
||||
|
Đường kính nòng ụ động |
125mm / 180mm (OPT.) |
|||||
|
Độ côn chống tâm |
MT # 6 |
|||||
|
Động cơ |
Động cơ chính |
40HP X 4P / 50HP X 4P (OPT.) |
||||
|
Động cơ cấp phôi |
1/2 HP |
|||||
|
Bơm nước làm mát |
1/2 HP |
|||||
|
Chiều dài (mm) |
4000/4500/5000/5500/6500/7500/8500/9500/10500/11500/12500/13500/14500/15500 16500/17500/18500/19500/20500/21500/22500/23500/24500/25500/26500/27500 |
|||||
|
Chiều rộng (mm) |
2100 |
|||||
|
Chiều cao (mm) |
1900 |
2000 |
2100 |
2200 |
2300 |
|
|
Trọng lượng tĩnh |
8750/9500/10250/11000/12500/14000/15500/17000/18500/20000/21500/23000/24500/26000 27500/29000/30500/32000/33500/35000/36500/38000/39500/41000/42500/44000 |
Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số hoặc để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.
Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.
cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
