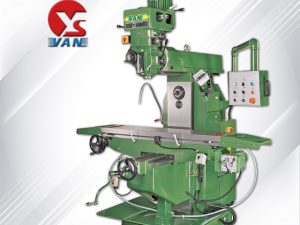

Máy phay đứng ngang vạn năng YSM-26SHB; YSM-26CHB
- NH00553
- YING SHUN MACHINERY INDUSTRY CO., LTD
Máy phay đứng ngang vạn năng YSM-26SHB; YSM-26CHB
Do hãng YING SHUN MACHINERY INDUSTRY CO., LTD (thương hiệu: VAN) sản xuất
Máy còn được gọi là dòng máy phay vạn năng
Kích thước bàn: 1370×300 (tùy chọn: 1270×300)
Hành trình dọc x ngang x đứng: 1000 x 400 x 470mm
- Mô tả
- Bình luận
Trang chủ/Máy phay vạn năng/Máy phay đứng vạn năng
Cập nhật 18/05/2024

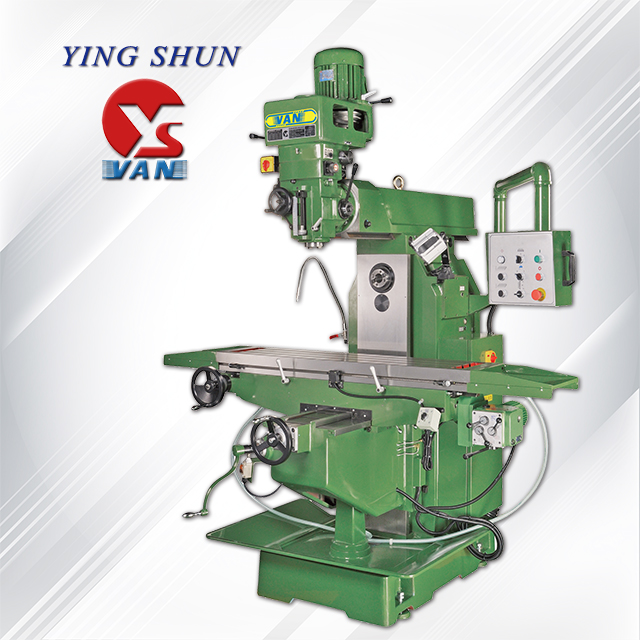

MÁY PHAY ĐỨNG NGANG VẠN NĂNG YSM-26SHB; YSM-26CHB
Các tính năng kỹ thuật máy phay đứng ngang YSM-26SHB; YSM-26CHB
-
Bộ phận chính được đúc từ gang meehanite
-
Kiểu đầu phay: Bước (SHB), Biến tần (CHB)
-
Trục chính nguyên khối được gia công từ thép hợp kim SCM440, tần số cao và đánh bóng chính xác.
-
Đường dẫn trượt trục X, Y được mài và tôi cứng
Thông số kỹ thuật máy phay đứng ngang YSM-26SHB; YSM-26CHB
|
Model |
Đơn vị |
YSM-26SHB |
YSM-26CHB |
|
|
Hành trình |
||||
|
Hành trình theo chiều dọc |
mm |
1000 (tùy chọn: 800) |
||
|
Hành trình theo chiều ngang |
mm |
400 |
||
|
Hành trình theo chiều đứng |
mm |
470 |
||
|
Đường dẫn trượt trục X/Y/Z |
Kiểu |
D/ / |
||
|
Hành trình nòng trục chính |
mm |
140 |
||
|
Hành trình giá đỡ đầu phay |
mm |
700 |
||
|
Góc giá đỡ đầu phay |
° |
360 |
||
|
Góc xoay nòng (trái – phải, trước – sau) |
° |
±45/ Cố định |
||
|
Bàn |
||||
|
Kích thước bàn |
mm |
1370×300 (tùy chọn: 1270×300) |
||
|
Rãnh chữ T (độ rông x số rãnh x bước) |
mm |
16x3x70 |
||
|
Trục chính |
||||
|
Đầu phay |
Kiểu |
10/20 bước |
Biến tần |
|
|
Tốc độ |
60Hz |
Vòng/phút |
70-3350 (10) 58-2780 (10) 58-5560 (20) |
55-3600 |
|
50Hz |
||||
|
Đầu phay ngang |
Kiểu |
9 bước (tùy chọn: biến tần) |
||
|
Tốc độ trục chính ngang |
Vòng/phút |
60Hz: 92-1614 (9 bước) 5Hz: 73-1288 (9 bước) Tùy chọn: 60-1400 |
||
|
Tiến dao đứng |
mm/vòng |
0.04/0.08/0.15 |
||
|
Độ côn |
Kiểu |
NT40 |
||
|
Động cơ |
||||
|
Công suất động cơ đứng/ngang |
HP |
5 (tùy chọn: 7.5) |
||
|
Công suất động cơ di chuyển ngang trục X |
HP |
1/2 |
||
|
Công suất động cơ nâng trục Z |
HP |
1/2 |
||
|
Tốc độ |
||||
|
Tốc độ trục X |
mm/phút |
300-1300 (9 bước) |
||
|
Tốc độ trục Z |
mm/phút |
345 |
||
|
Máy |
||||
|
Trọng lượng tịnh |
Kg |
2200 |

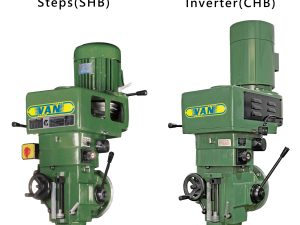

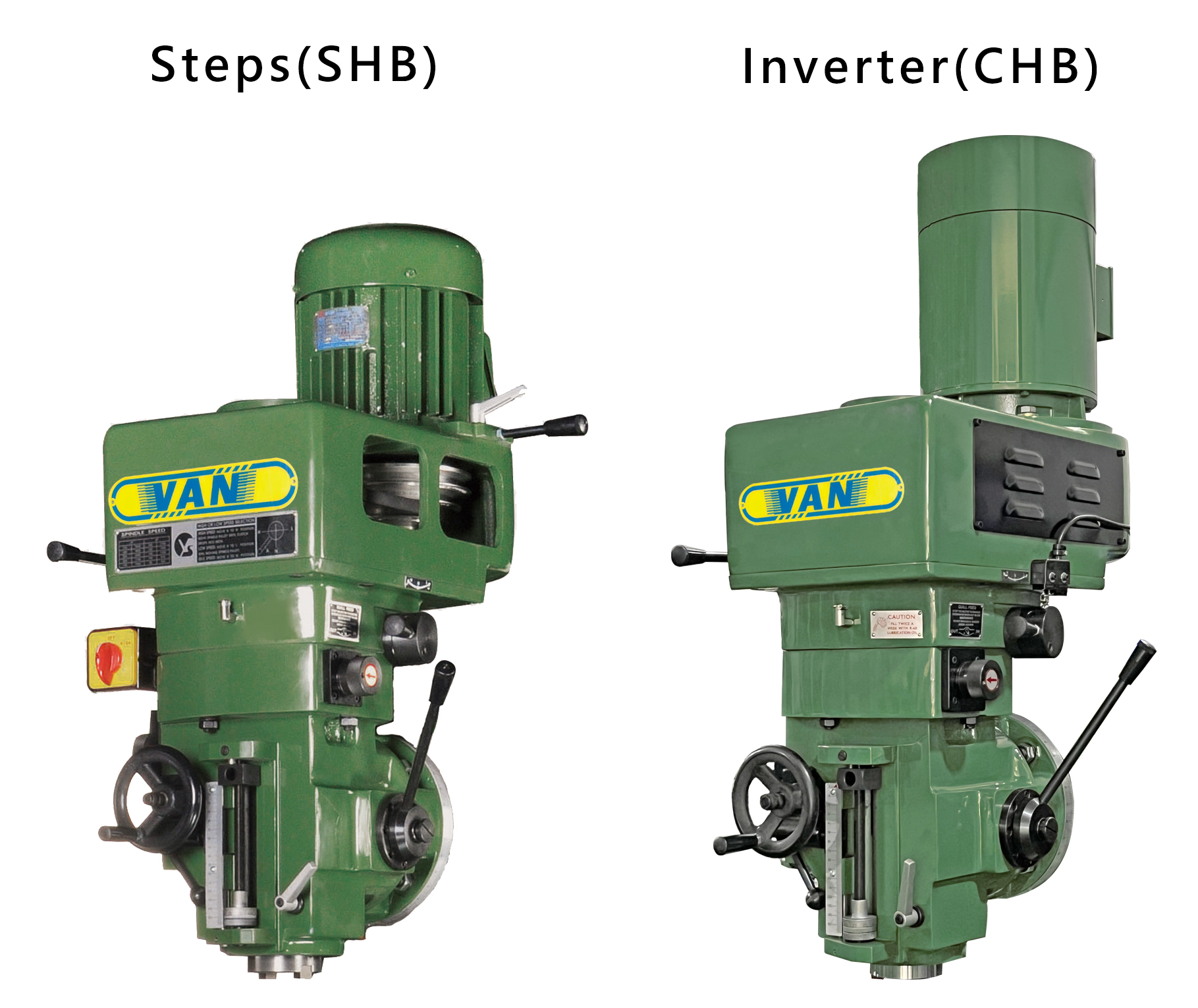

Hình ảnh đầu đứng cho máy phay đứng ngang vạn năng YSM-26SHB; YSM-26CHB

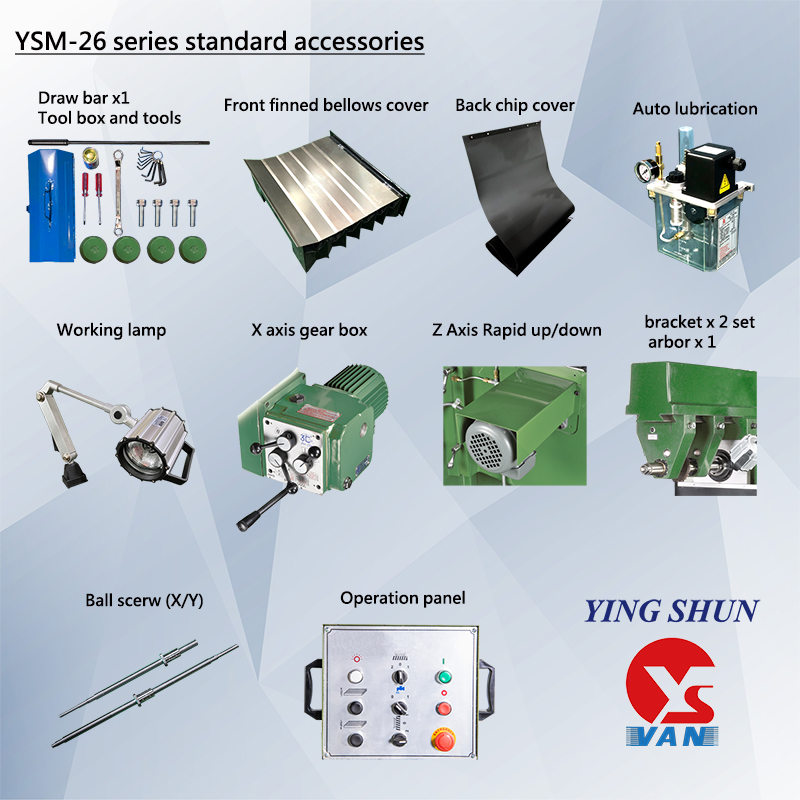

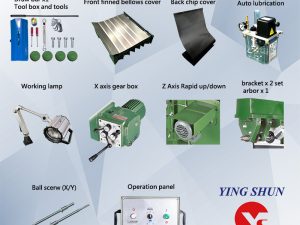

Danh mục phụ kiện tiêu chuẩn máy phay đứng ngang YSM-26SHB; YSM-26CHB:
- Thanh kéo
- Dụng cụ và hộp dụng cụ
- Nắp che ống thổi có cánh phía trước trên trục Y
- Nắp che phoi phía sau trên trục Y
- Hệ thống bôi trơn tự động
- Hộp số trục X
- Đèn làm việc
- Di chuyển lên/xuống nhanh trục Z
- Bảng điều khiển loại cao cấp
- Hộp điện
- Vít bi trục X/Y
- Giá đỡ ngang (2 cái/bộ)
- Trục gá ngang (25.4mm)

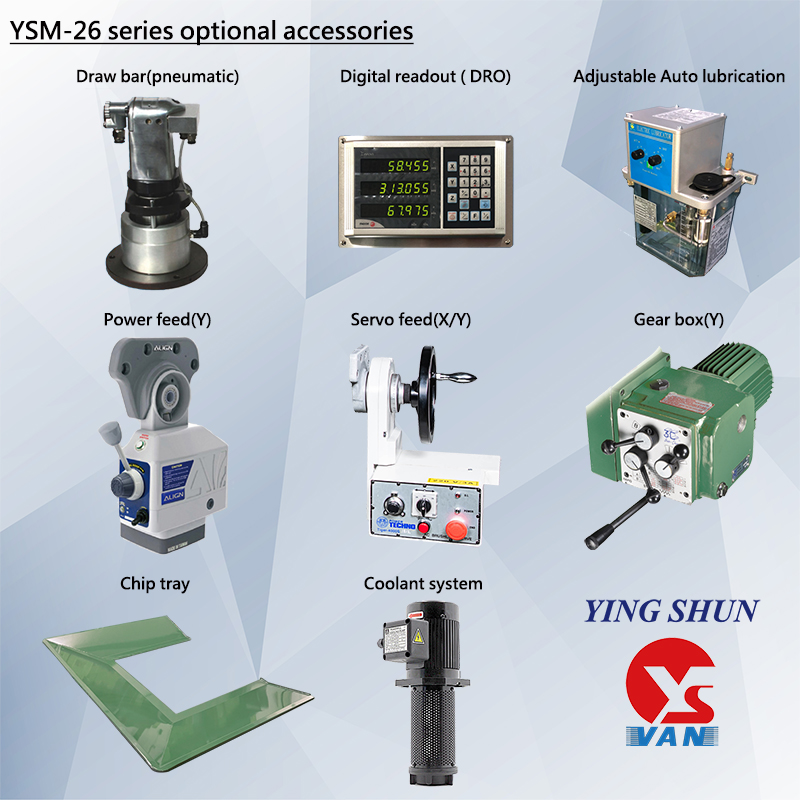

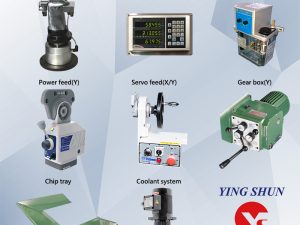

Danh mục phụ kiện tùy chọn máy phay đứng ngang YSM-26SHB; YSM-26CHB:
- Thanh kéo điện
- Tiến dao tự động (Y)
- Tiến dao servo (X/Y)
- Hộp số (Y)
- Thước hiển thị số (DRO)
- Hệ thống làm mát (bơm 1/8HP)
- Khay chứa phoi

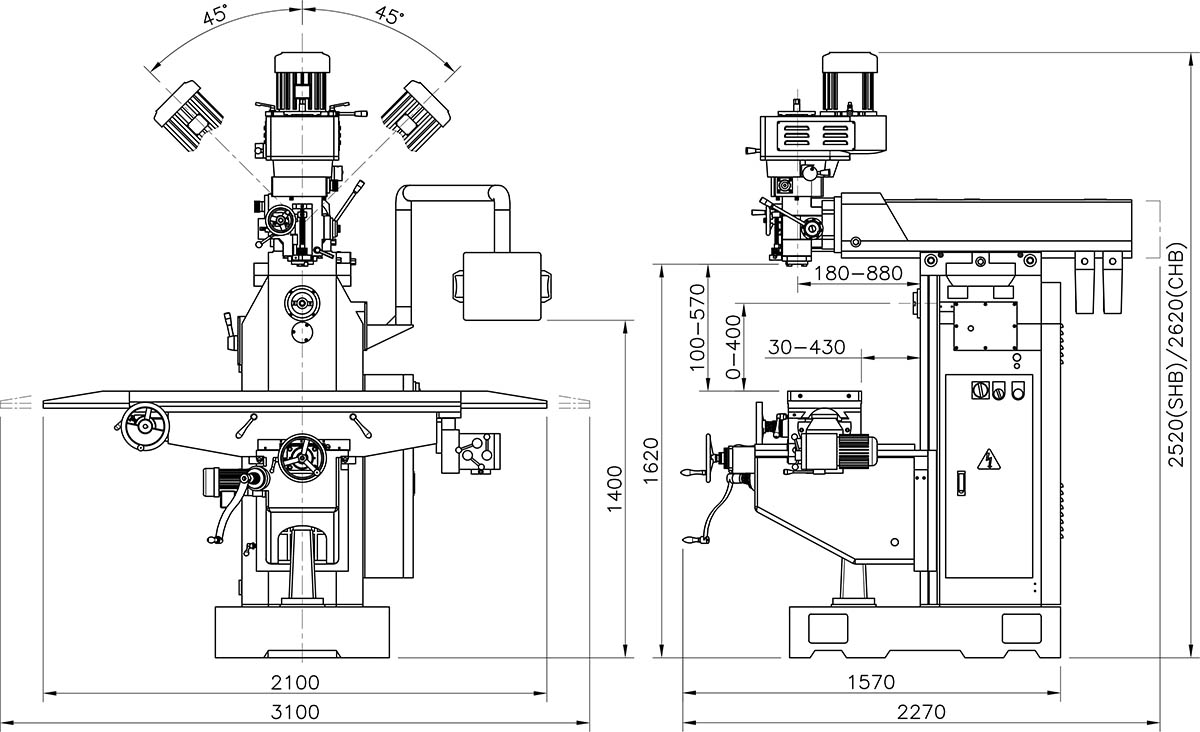

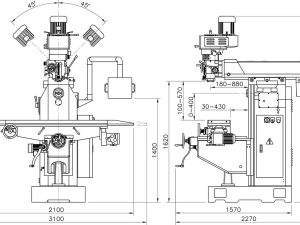

Kích thước máy phay đứng ngang YSM-26SHB; YSM-26CHB:
Chứng chỉ chất lượng:
