Máy phay ngang vạn năng YSM-26HS; YSM-26HC
Do hãng YING SHUN MACHINERY INDUSTRY CO., LTD (thương hiệu: VAN) sản xuất
Kích thước bàn: 1270×300 (tùy chọn: 1370×300)
Hành trình dọc x ngang x đứng: 800 x 400 x 420mm
- Mô tả
- Bình luận
Trang chủ/Máy phay vạn năng/Máy phay ngang vạn năng
Cập nhật 18/05/2024

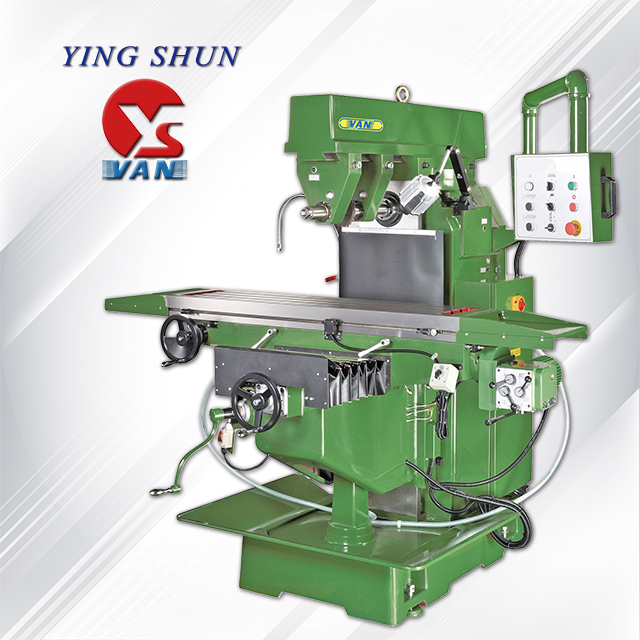

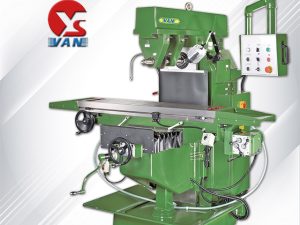

MÁY PHAY NGANG VẠN NĂNG YSM-26HS; YSM-26HC
Các tính năng kỹ thuật máy phay ngang YSM-26HS; YSM-26HC
-
Bộ phận chính được đúc từ gang meehanite
-
Trục chính nguyên khối được gia công từ thép hợp kim SCM440, tần số cao và đánh bóng chính xác.
-
Trục X/Y được sử dụng vít bi chính xác
-
Biến tần loại YASKAWA VFD
Thông số kỹ thuật máy phay ngang YSM-26HS; YSM-26HC
|
Model |
Đơn vị |
YSM-26HS |
YSM-26HC |
|
|
Hành trình |
||||
|
Hành trình theo chiều dọc |
mm |
800 (tùy chọn: 1000) |
||
|
Hành trình theo chiều ngang |
mm |
400 |
||
|
Hành trình theo chiều đứng |
mm |
420 |
||
|
Đường dẫn trượt trục X/Y/Z |
Kiểu |
D/ / |
||
|
Hành trình nòng trục chính |
mm |
– |
||
|
Hành trình giá đỡ đầu phay |
mm |
700 |
||
|
Góc giá đỡ đầu phay |
° |
– |
||
|
Góc xoay nòng (trái – phải, trước – sau) |
° |
– |
||
|
Bàn |
||||
|
Kích thước bàn |
mm |
1270×300 (tùy chọn: 1370×300) |
||
|
Rãnh chữ T (độ rông x số rãnh x bước) |
mm |
16x3x70 |
||
|
Trục chính |
||||
|
Đầu phay |
Kiểu |
9 bước |
Biến tần |
|
|
Tốc độ |
60Hz |
Vòng/phút |
92-1614 73-1288 |
60-1400 |
|
50Hz |
||||
|
Tiến dao đứng |
mm/vòng |
– |
||
|
Độ côn |
Kiểu |
NT40 |
||
|
Động cơ |
||||
|
Công suất động cơ chính |
HP |
5 (tùy chọn: 7.5) |
||
|
Công suất động cơ di chuyển ngang trục X |
HP |
1/2 |
||
|
Công suất động cơ nâng trục Z |
HP |
1/2 |
||
|
Tốc độ |
||||
|
Tốc độ trục X |
mm/phút |
300-1300 (9 bước) |
||
|
Tốc độ trục Z |
mm/phút |
345 |
||
|
Máy |
||||
|
Trọng lượng tịnh |
Kg |
2000 |

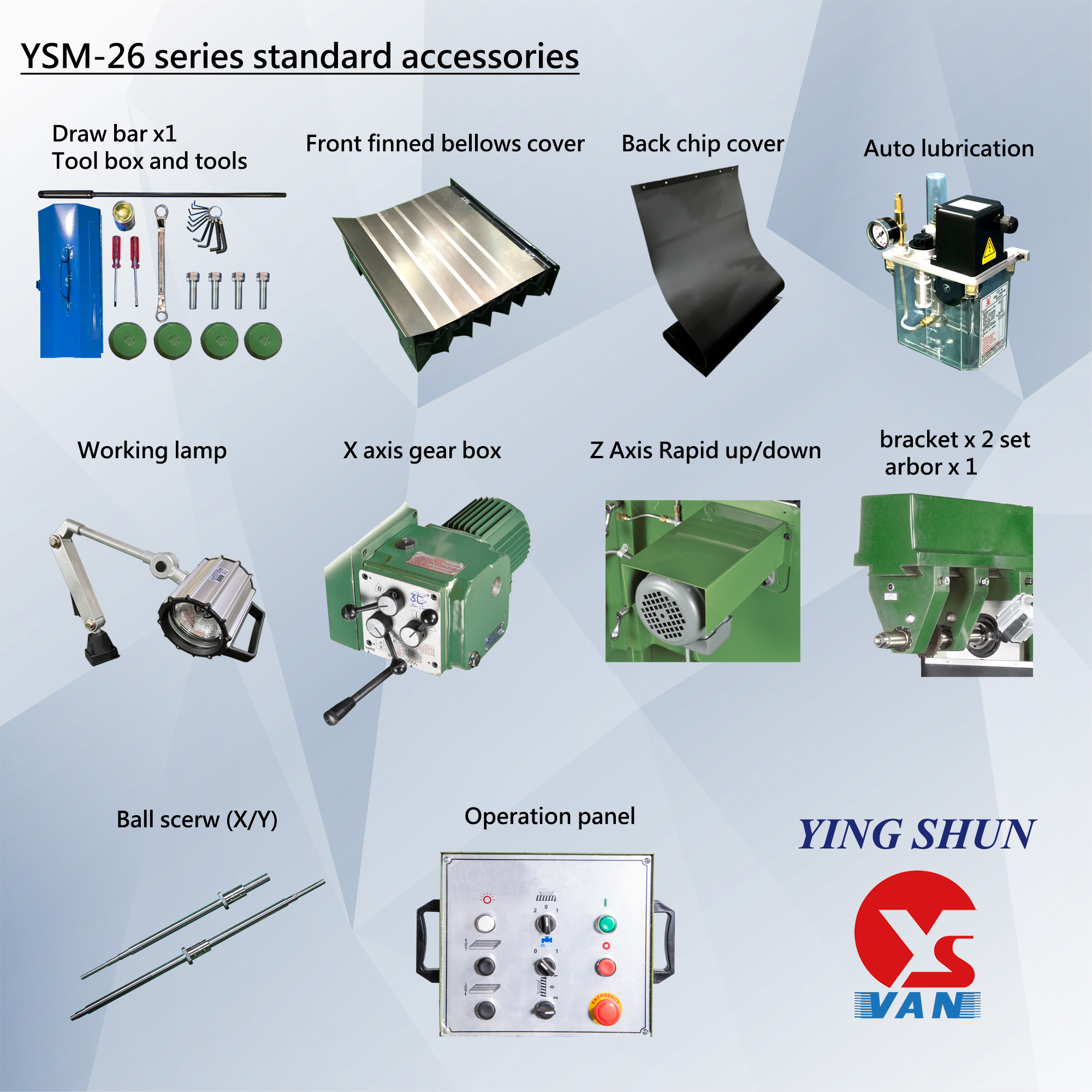

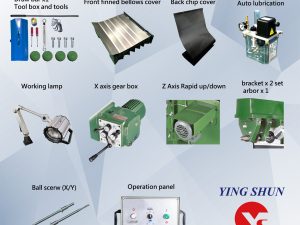

Danh mục phụ kiện tiêu chuẩn máy phay ngang YSM-26HS; YSM-26HC:
- Thanh kéo
- Dụng cụ và hộp dụng cụ
- Nắp che ống thổi có cánh phía trước trên trục Y
- Nắp che phoi phía sau trên trục Y
- Hệ thống bôi trơn tự động
- Hộp số trục X
- Đèn làm việc
- Di chuyển lên/xuống nhanh trục Z
- Bảng điều khiển loại cao cấp
- Hộp điện
- Vít bi trục X/Y
- Giá đỡ ngang (2 cái/bộ)
- Trục gá ngang (25.4mm)

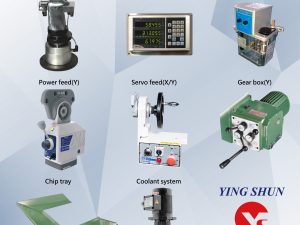

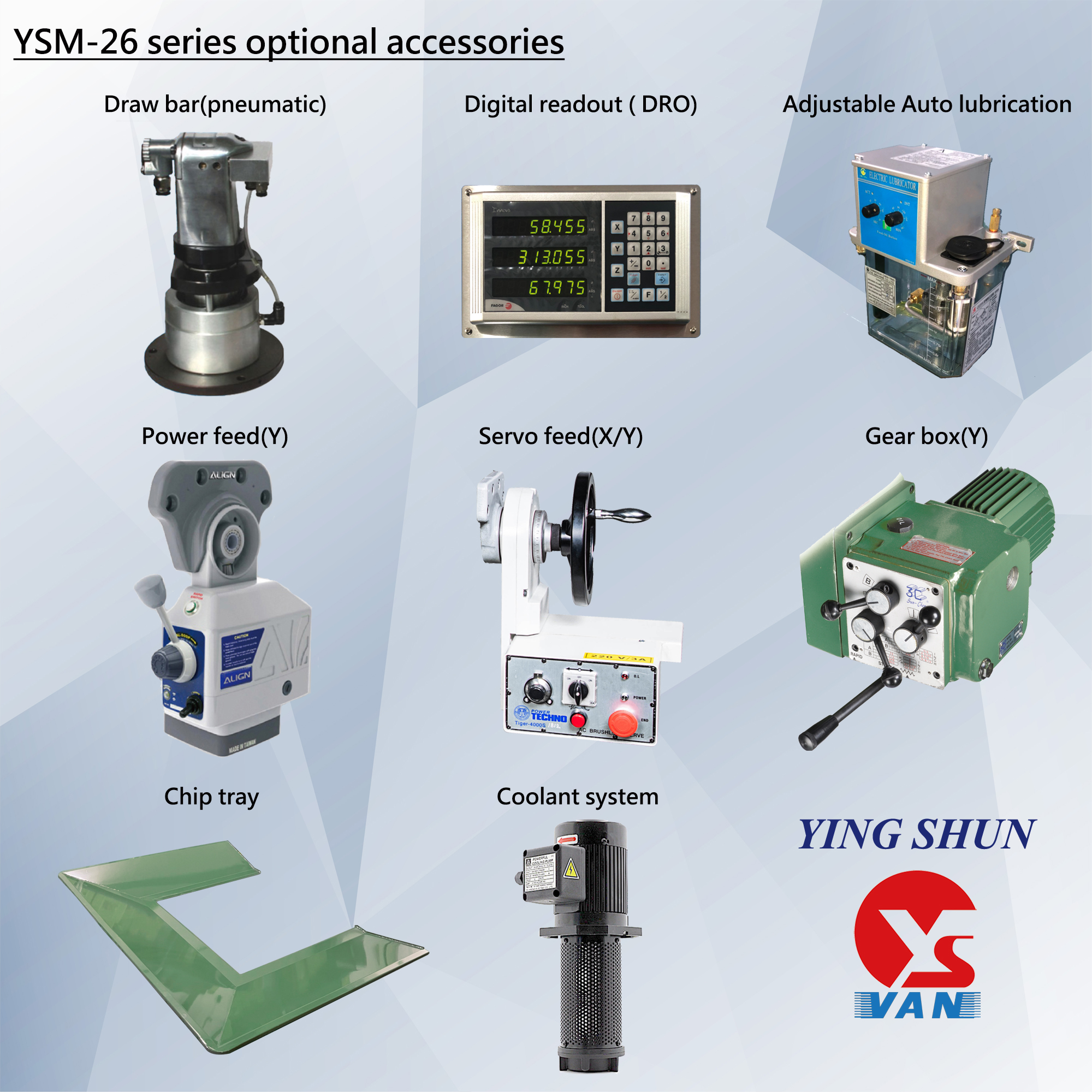

Danh mục phụ kiện tùy chọn máy phay ngang YSM-26HS; YSM-26HC:
- Thanh kéo điện
- Tiến dao tự động (Y)
- Tiến dao servo (Y)
- Hộp số (Y)
- Thước hiển thị số (DRO)
- Hệ thống làm mát (bơm 1/8HP)
- Khay chứa phoi

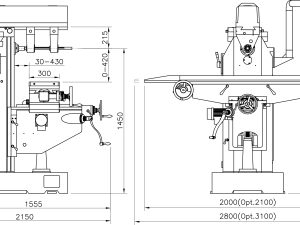

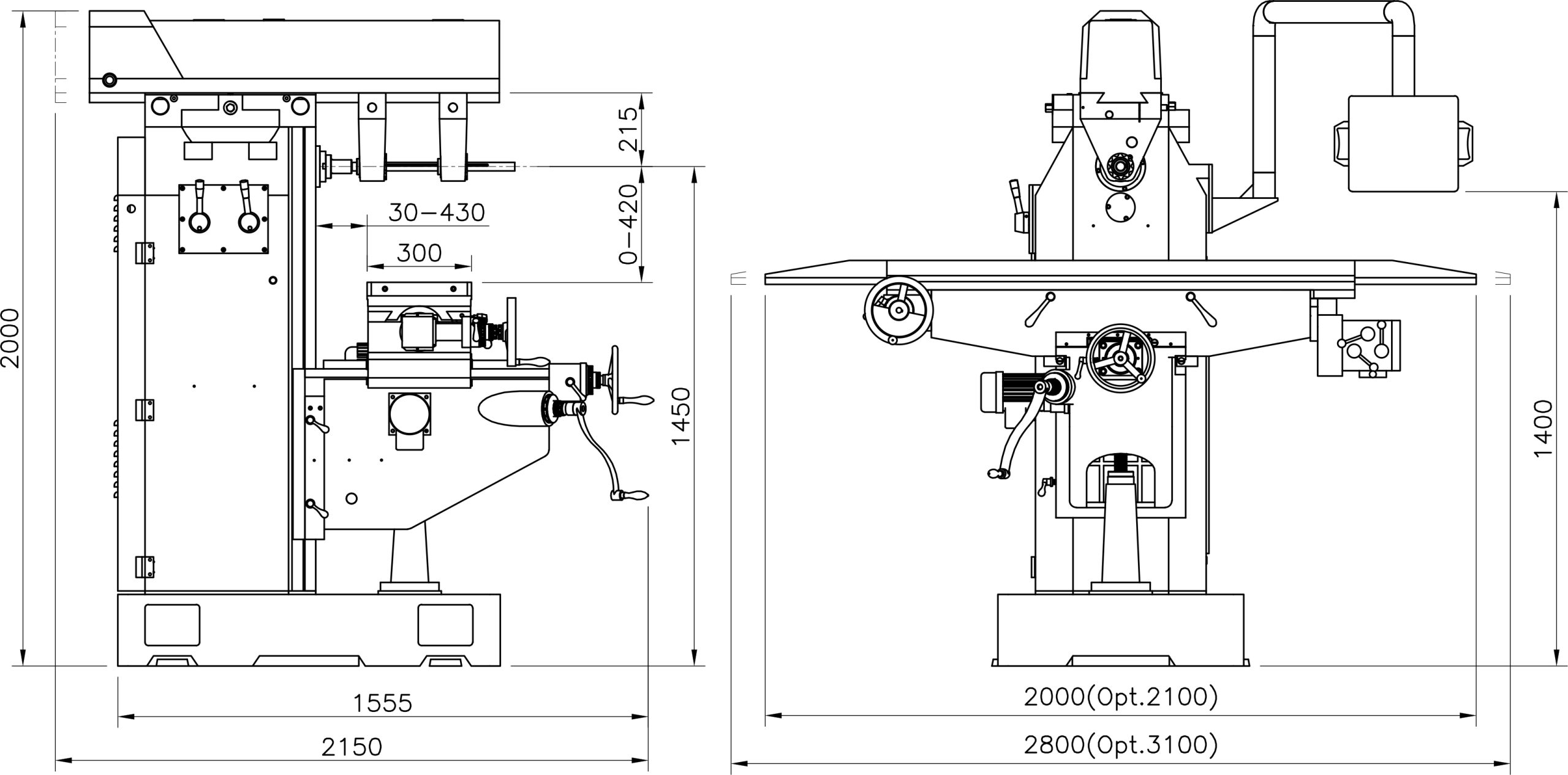

Kích thước máy phay ngang YSM-26HS; YSM-26HC:
Chứng chỉ chất lượng:
