Thông số kỹ thuật

JL-VH15A

JL-VH15B

JL-VH15C

Bàn làm việc

Kích thước bề mặt làm việc

300×1200 mm

Hành trình trục dọc

700 mm

Hành trình trục ngang

300 mm

Hành trình trục đứng

330 mm (đối với trục chính đứng)

Rãnh chữ T (kích thước x số rãnh x khoảng cách)

16x3x65 mm

Tốc độ ăn dao theo chiều dọc

60Hz: 21 – 246 mm/phút

50Hz: 17 – 203 mm/phút

6 bước

Tốc độ ăn dao nhanh theo chiều dọc

60Hz: 2056 mm/phút

50Hz: 1713 mm/phút

Góc xoay bàn (trái và phải)

45 °

Trục chính đứng

Tốc độ trục chính

60Hz: 73 – 3925 vòng/phút

50Hz: 60 – 3620 vòng/phút

10 bước

70 – 3800 vòng/phút

Tốc độ biển thiên

0 – 4000 vòng/phút

Tốc độ biến đổi biển tần

Hành trình ống lót trục chính

150 mm

Đường kính ống lót trục chính

105 mm

Độ côn mũi trục chính

NT 40

Góc xoay đầu trục chính mỗi bên (trái và phải)

90 °

Góc xoay giá đỡ đầu phay

360 °

Hành trình giá đỡ đầu phay

455 mm

Khoảng cách trục chính – bàn máy

70 – 420mm

Khoảng cách tâm trục chính tới giá đỡ đầu phay

155 – 475mm

Trục chính ngang

Tốc độ trục chính

60Hz: 108 – 1470 vòng/phút

50Hz: 90 – 1225 vòng/phút

6 bước

Độ côn mũi trục chính

NT 40

Khoảng cách tâm trục chính đến bàn máy

0 – 330 mm

Khoảng cách tâm trục chính đến giá đỡ đầu phay

135 mm

Động cơ

Động cơ trục chính đứng

5HP

Động cơ trục chính ngang

4HP

Động cơ ăn dao theo chiều dọc

1 1/2HP

Động cơ bơm làm mát

1/8 HP

Trọng lượng tịnh (khoảng)

1250kg

Trọng lượng tổng (khoảng)

1380kg

Kích thước đóng gói (DxRxC)

157 x 180 x 205 cm

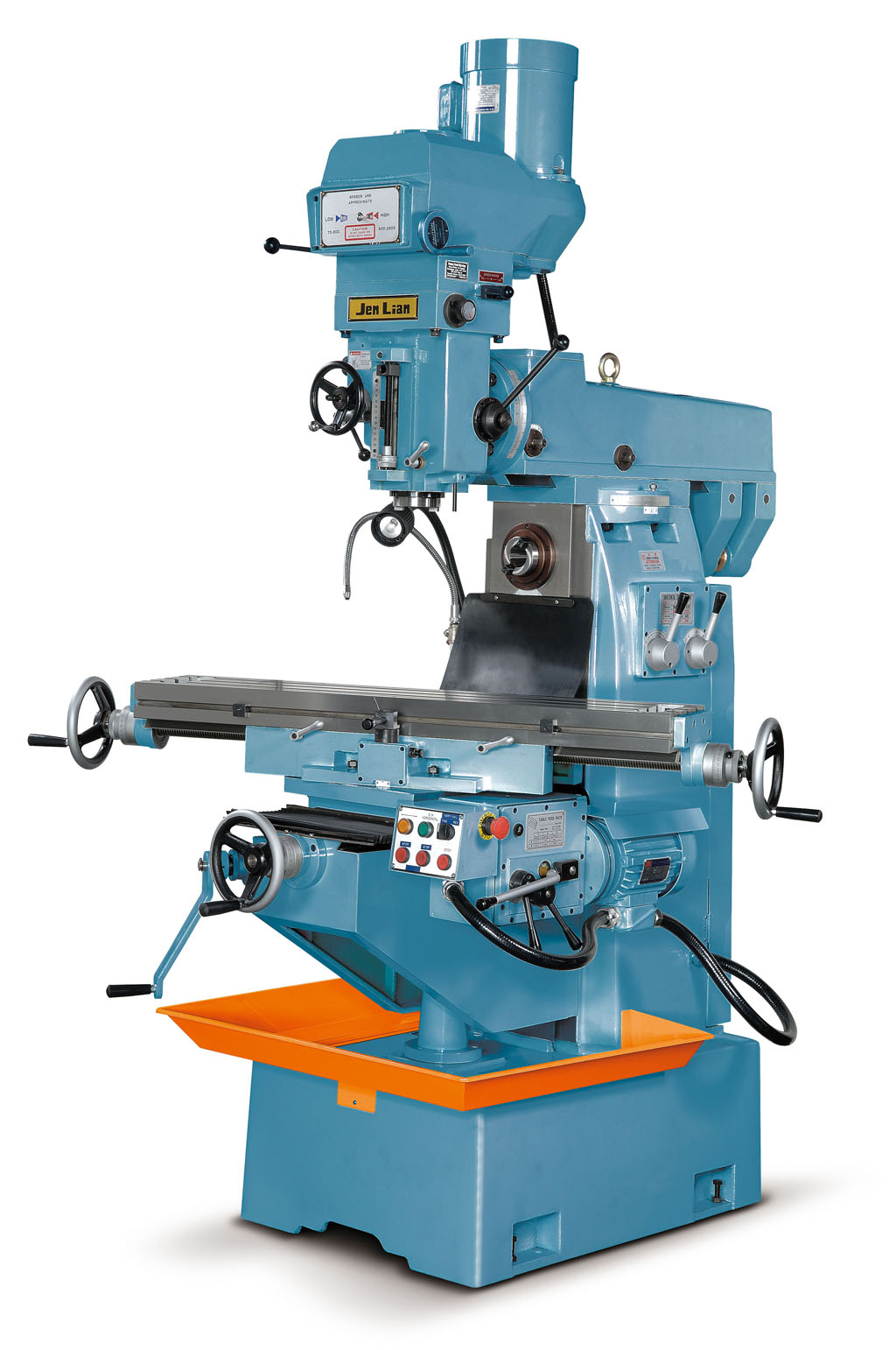

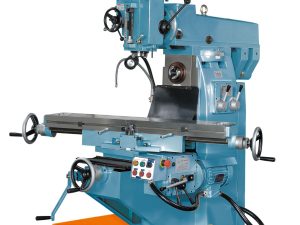

Đầu tốc độ trục chính cơ học cho JL-VH15A

Đầu trục chính biến tần cho JL-VH15C
