Sản xuất bởi hãng PAOFONG, kinh nghiệm 25 năm trong ngành

Sử dụng động cơ trục chính PF-6SH công suất 5 HP

Trục chính động cơ tự động phanh, tắt nguồn tự động

Bổ sung trục thứ 4 gá chi tiết trên mâm cặp quay

Máy được thiết kế cứng vững, đảm bảo độ chính xác gia công

Trang chủ/Máy phay vạn năng/Máy phay đứng vạn năng

Cập nhật 22/07/2021

 “Là dòng máy phay vạn năng Đài Loan, có tích hợp đầu trục chính có tốc độ thay đổi được, có trục thứ 4 điều khiển tự động xoay chi tiết trong khi đang làm việc. Máy được thiết kế cứng vững đảm bảo độ chắc chắn khi làm việc, giảm rung động và tăng độ chính xác gia công”

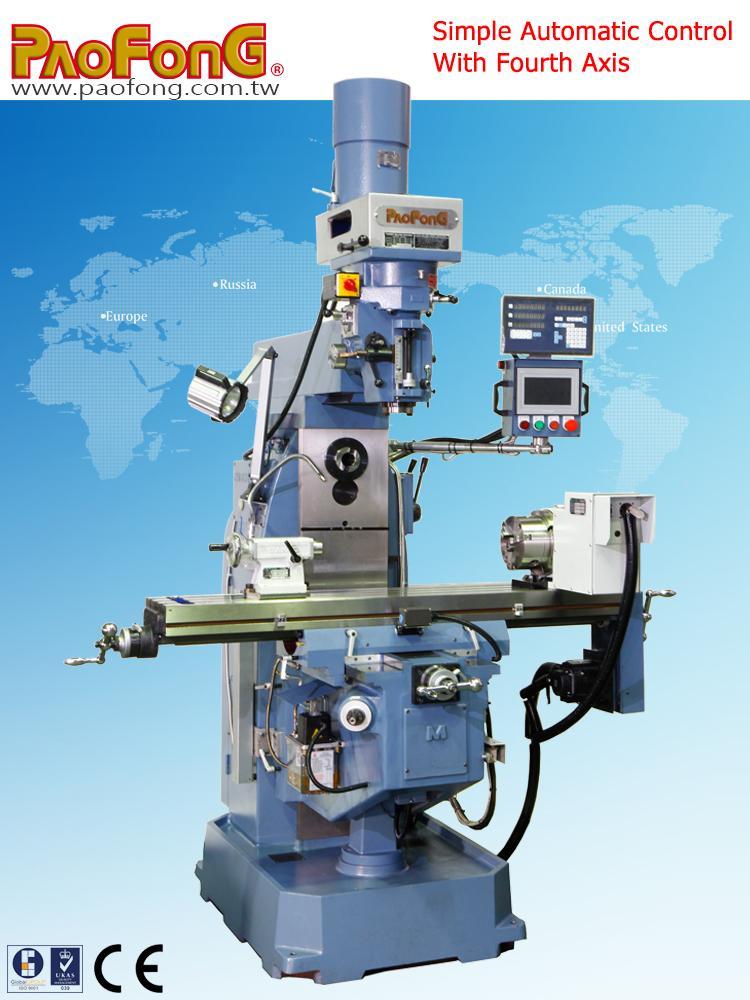

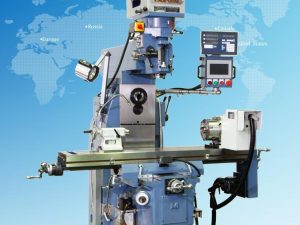

Hình ảnh máy phay vạn năng điều khiển tự động có trục thứ 4 PF-6SH-PLC

Các tính năng kỹ thuật

• Trục chính động cơ tự động phanh, tắt nguồn tự động
•  Động cơ trục chính 5 HP
•  Hệ thống điều khiển chạm đơn giản
•  Bàn tiêu chuẩn 254 x 1372 mm
•  Bảng 305 x 1372 mm tùy chọn
•  Đầu côn trục chính NST # 40
•  Đầu vuông đặc biệt cho tốc độ bước
•  Đường trượt dạng đuôi én trục X
•  Đường trượt vuông trục Y,Z
•  Trục X, Y được tráng bằng Turcite-B
•  Trục X, Y, Z được cứng vững & tiếp đất
•  Bôi trơn tự động hai rãnh trượt hai bên và vít me cấp bước tiến chắc chắn, chuyển động chính xác cho tất cả các bộ phận khoảng thời gian bôi trơn là tùy chọn 60 phút

Các trang bị tiêu chuẩn

•  Thanh kéo cần trục chính
•  Dao cụ và hộp chứa dao cụ
•  Hướng dẫn vận hành
•  Hệ thống bôi trơn băng máy
•  Bảo vệ chống tia nước bằng nhựa phía trước và phía sau
•  Công tắc ngắt mạch

Các trang bị tùy chọn

•  Hệ thống làm mát
•  Bảo vệ chip (pan)
•  Đèn làm việc
•  Bầu kẹp dao và các collets
•  Bộ dụng cụ kẹp
•  Ê tô
•  Vít me đai ốc bi cho trục X, Y
•  Thanh kéo cần trục chính điều khiển khí
•  Động cơ biến tần
•  Tủ điện với 6 bảng điều khiển thả + phanh tự động động cơ trục chính
•  Nguồn cấp điện trục X, Y, Z

Các phụ kiện đi kèm

 Phụ kiện đi kèm 1

• Trục truyền động trục chính nằm ngang
• Tâm ụ động
• Bộ dụng cụ tháo lắp đầu trục chính, collet
• Đầu lắp chip phay ngón
• Trục nối dài R8 OZ
• Đầu kẹp mũi khoan
• OZ collet
• Bộ cặp collet trục chính OZ
• Đầu dò cảm biến
• Thiết bị kẹp mở đầu dao
• Bộ kẹp 52 chi tiết
• Tấm căn phẳng
• Tấm căn song song
• Ê tô thủy lực
• Ê tô quay góc
• Ê tô kiểu chữ K
• Bàn xoay thẳng đứng, nằm ngang
• Đầu phân độ

 Phụ kiện đi kèm 2

• Nguồn cấp khí nén
• Vít me đai ốc bi
• Bơm tưới nguội
• Đèn chiếu sáng
• Thước quang
• Máy mài mũi khoan
• Máy mài dao phay
• Hộp bánh răng trục X,Y
• Hộp bánh răng trục Z
• Động cơ DC trục X,Y
• Động cơ DC trục Z
• Nguồn cấp bước tiến
• Động cơ biến tần
• Đầu đính kèm máy phay ngang
• Đầu dẫn hướng
• Tấm chắn an toàn
• Đầu doa
• Collet
• Bộ dụng cụ collet ER
• Bầu dao phay 45 độ
• Bầu dao phay ngón
