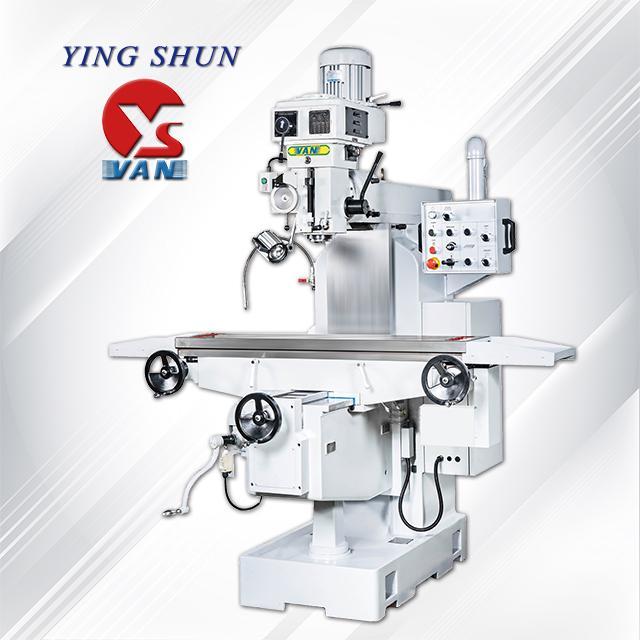

Máy phay đứng vạn năng YSM-20BS; YSM-20BC
- NH00552
- YING SHUN MACHINERY INDUSTRY CO., LTD
Máy phay đứng vạn năng YSM-20BS; YSM-20BC
Do hãng YING SHUN MACHINERY INDUSTRY CO., LTD (thương hiệu: VAN) sản xuất
Máy còn được gọi là dòng máy phay vạn năng kiểu tháp pháo
Kích thước bàn: 1370×300 (tùy chọn: 1270×300)
Hành trình dọc x ngang x đứng: 1000 x 420 x 400mm
- Mô tả
- Bình luận
Trang chủ/Máy phay vạn năng/Máy phay đứng vạn năng
Cập nhật 18/05/2024
MÁY PHAY ĐỨNG VẠN NĂNG YSM-20BS; YSM-20BC
Các tính năng kỹ thuật máy phay đứng YSM-20BS; YSM-20BC
-
Bộ phận chính được đúc từ gang meehanite
-
Kiểu đầu phay: Bước (BS), Biến tần (BC)
-
Trục chính nguyên khối được gia công từ thép hợp kim SCM440, tần số cao và đánh bóng chính xác.
-
Đường dẫn trượt trục X, Y, Z được mài và tôi cứng
-
Vít bi đôi trục X/Y
Thông số kỹ thuật máy phay đứng YSM-20BS; YSM-20BC
|
Model |
Đơn vị |
YSM-20BS |
YSM-20BC |
|
|
Hành trình |
||||
|
Hành trình theo chiều dọc |
mm |
1000 (tùy chọn: 800) |
||
|
Hành trình theo chiều ngang |
mm |
420 |
||
|
Hành trình theo chiều đứng |
mm |
400 |
||
|
Đường dẫn trượt trục X/Y/Z |
Kiểu |
D/ / |
||
|
Hành trình nòng trục chính |
mm |
140 |
||
|
Hành trình giá đỡ đầu phay |
mm |
570 |
||
|
Góc giá đỡ đầu phay |
° |
Cố định |
||
|
Góc xoay nòng (trái – phải, trước – sau) |
° |
±45/ Cố định |
||
|
Bàn |
||||
|
Kích thước bàn |
mm |
1370×300 (tùy chọn: 1270×300) |
||
|
Rãnh chữ T (độ rông x số rãnh x bước) |
mm |
16x3x70 |
||
|
Trục chính |
||||
|
Đầu phay |
Kiểu |
10 bước |
Biến tần |
|
|
Tốc độ |
60Hz |
Vòng/phút |
70-3500 60-2870 |
55-3600 |
|
50Hz |
||||
|
Tiến dao đứng |
mm/vòng |
0.04/0.08/0.15 |
||
|
Độ côn |
Kiểu |
NT40 |
||
|
Đường kính nòng trục chính |
mm |
110 |
||
|
Động cơ |
||||
|
Công suất động cơ trục chính |
HP |
5 (tùy chọn: 7.5) |
||
|
Công suất động cơ di chuyển ngang trục X |
HP |
1 |
||
|
Công suất động cơ nâng trục Z |
HP |
1 |
||
|
Tốc độ |
||||
|
Tốc độ trục X/Y |
mm/phút |
0-1800 |
||
|
Tốc độ trục Z |
mm/phút |
1150 |
||
|
Máy |
||||
|
Trọng lượng tịnh |
Kg |
2000 |

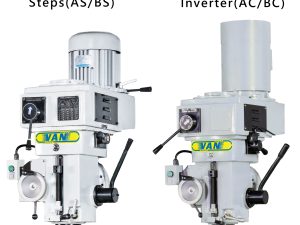

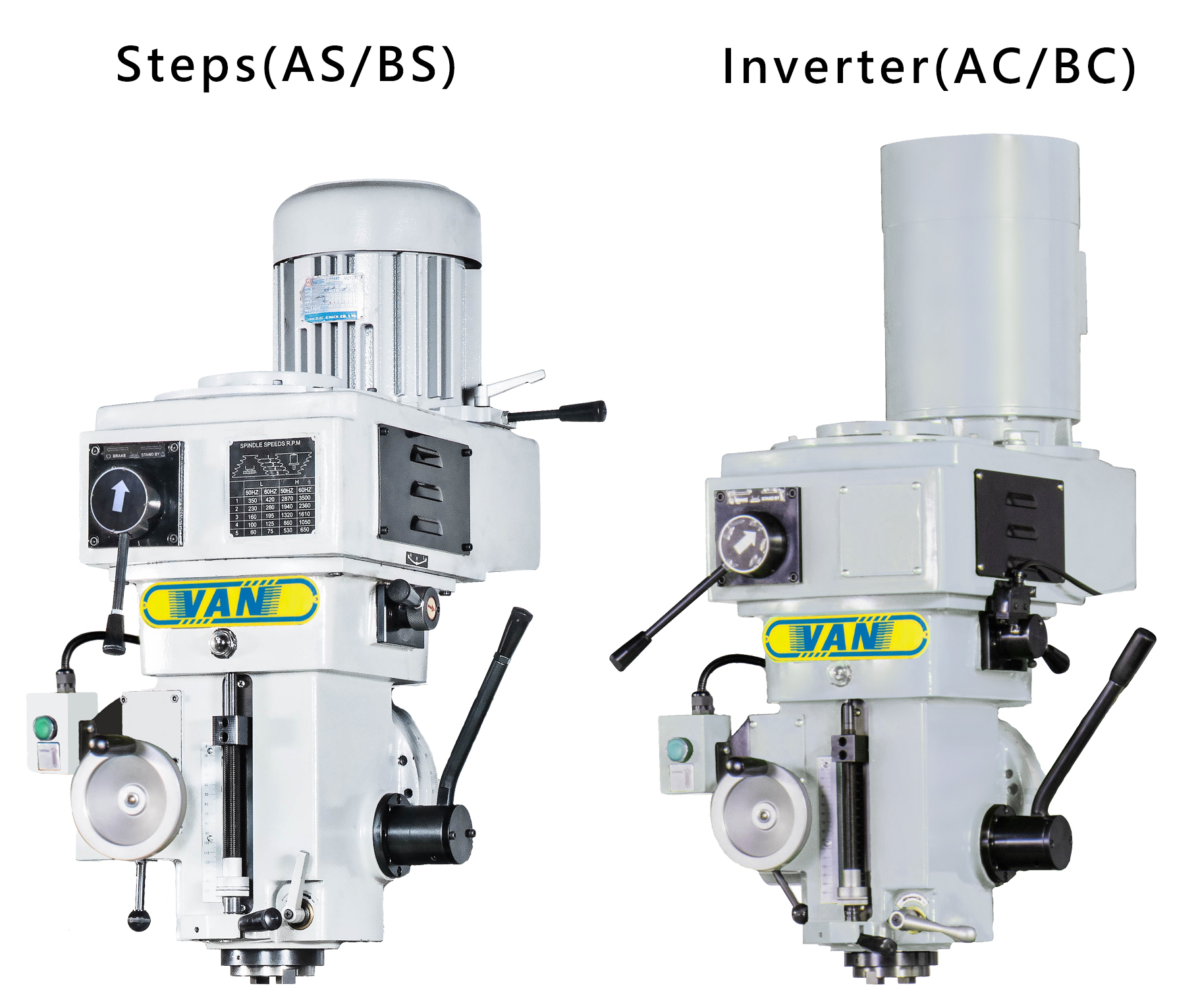

Hình ảnh đầu đứng cho máy phay đứng vạn năng YSM-20BS; YSM-20BC

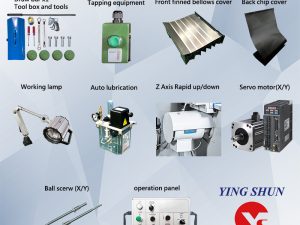

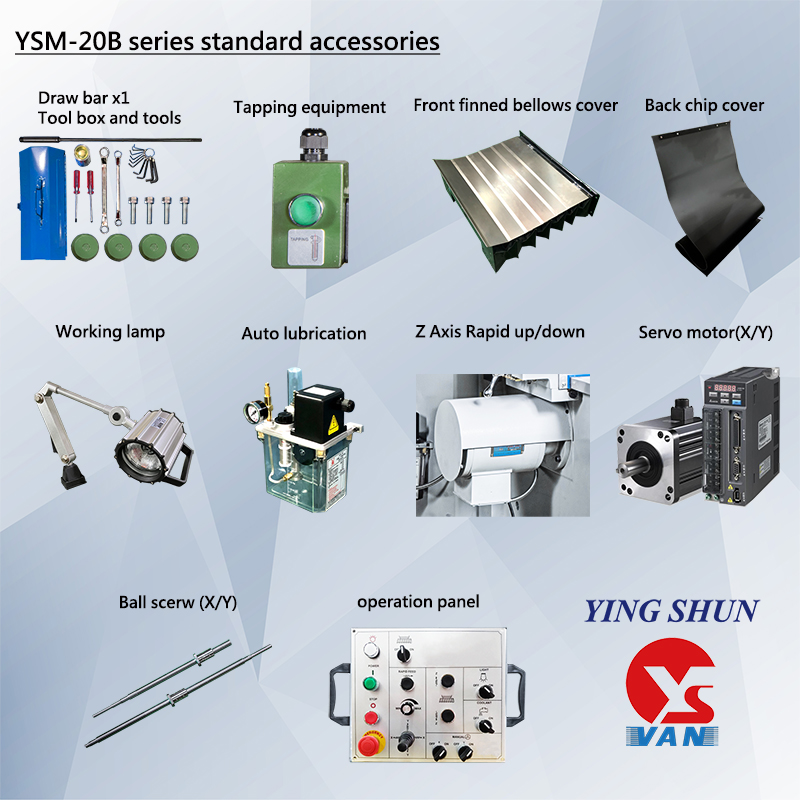

Danh mục phụ kiện tiêu chuẩn máy phay đứng YSM-20BS; YSM-20BC:
- Thanh kéo
- Dụng cụ và hộp dụng cụ
- Thiết bị taro của trục chính
- Nắp che ống thổi có cánh phía trước trên trục Y
- Nắp che phoi phía sau trên trục Y
- Hệ thống bôi trơn tự động
- Đèn làm việc
- Động cơ servo trục X/Y
- Di chuyển lên/xuống nhanh trục Z
- Bảng điều khiển loại cao cấp
- Hộp điện
- Vít bi trục X/Y

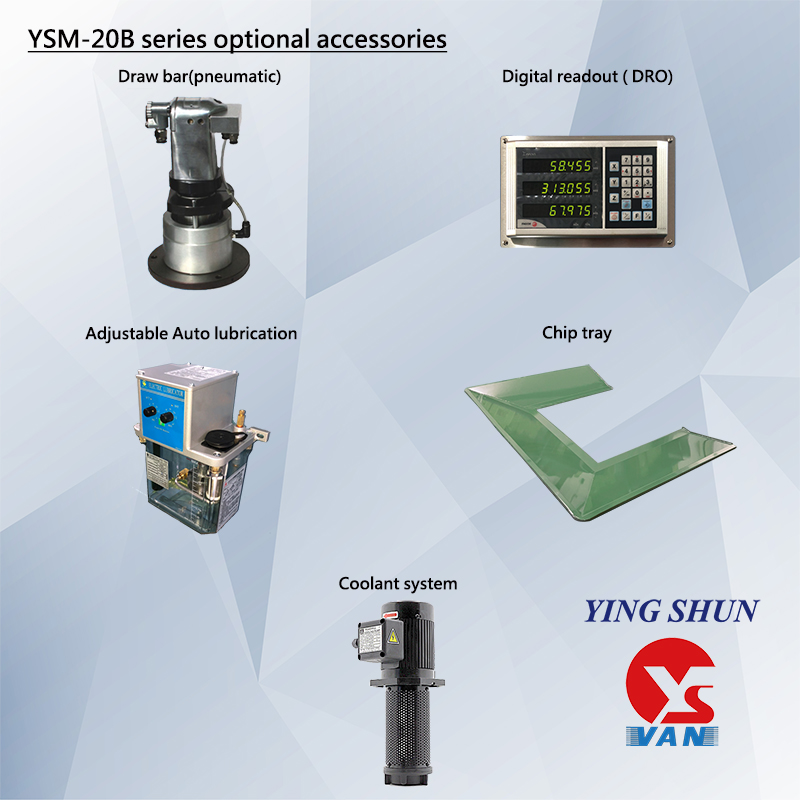

Danh mục phụ kiện tùy chọn máy phay đứng YSM-20BS; YSM-20BC:
- Thanh kéo điện (khí nén)
- Thước hiển thị số (DRO)
- Hệ thống làm mát (bơm 1/8HP)
- Khay chứa phoi

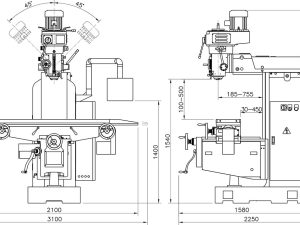

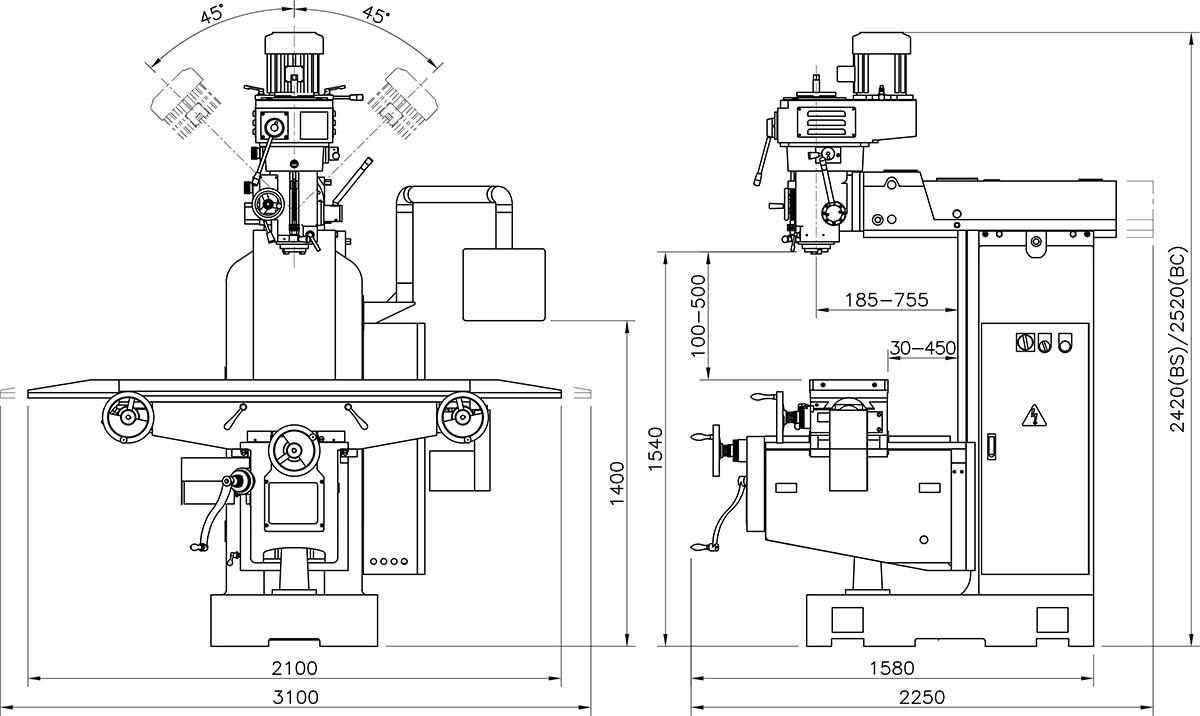

Kích thước máy phay đứng YSM-20BS; YSM-20BC:
Chứng chỉ chất lượng:
