Máy phay đứng ngang vạn năng JL-VH320AS; JL-VH320BS; JL-VH320CS
- NH00565
Máy phay đứng ngang vạn năng JL-VH320AS; JL-VH320BS; JL-VH320CS
Do hãng JEN LIAN PRECISION INDUSTRY CO., LTD – Đài Loan sản xuất
Máy còn được gọi là máy phay vạn năng do được trang bị đầu phay đứng và ngang
Kích thước bàn: 300×1500 mm
Hành trình dọc x ngang x đứng: 1000 x 380 x 460mm
- Mô tả
- Bình luận
Trang chủ/Máy phay vạn năng/Máy phay đứng vạn năng, Máy phay ngang vạn năng
Cập nhật 18/05/2024

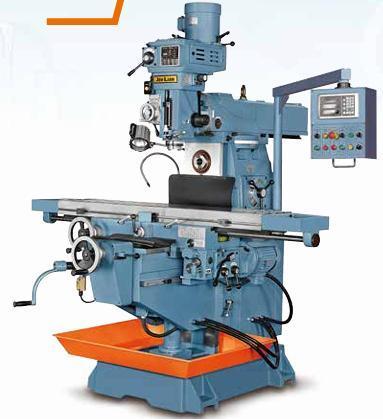

MÁY PHAY ĐỨNG NGANG VẠN NĂNG MODEL: JL-VH320AS; JL-VH320BS; JL-VH320CS
 |
 |

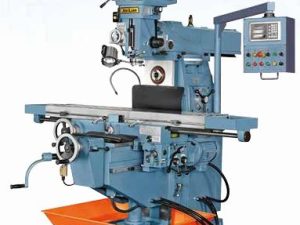

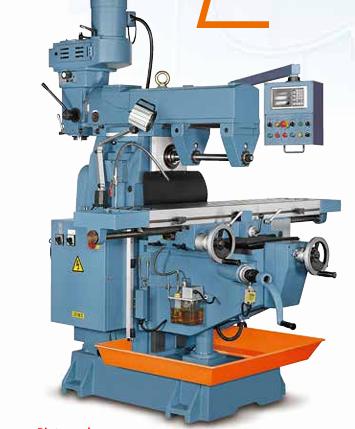

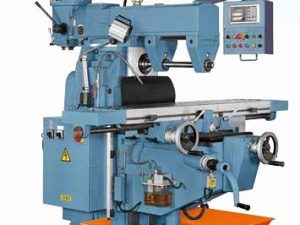

| Máy phay đứng ngang vạn năng JL-VH320AS | Máy phay đứng ngang vạn năng JL-VH320BS |
Các tính năng kỹ thuật máy phay đứng ngang vạn năng JL-VH320AS; JL-VH320BS; JL-VH320CS
-
Các bộ phận kết cấu chính được sản xuất từ gang Meehanite chất lượng cao, đảm bảo độ cứng vững và ổn định tối đa.
-
Đường trượt ba trục được tôi cứng và mài chính xác.
-
Hành trình theo chiều dọc của bàn được dẫn động thông qua hộp số công suất lớn, giúp máy trở nên lý tưởng cho gia công hạng nặng.
-
Bôi trơn tự động cho tất cả các rãnh trượt và vít cấp liệu.
-
Được thiết kế với trục chính đứng và ngang để thực hiện hai chức năng trên một máy.
-
Đường trượt dạng hộp trục Y, Z
-
Nâng bàn bằng động cơ
-
Các đường trượt trục X, Y được phủ bằng vật liệu turcite-B và được cạo rà chính xác.
-
Vít bi được lắp đặt trên trục X, Y.
-
Độ côn trục chính NT 40.
-
Chuyển động của trục Y được dẫn động thông qua biến tần
Thông số kỹ thuật máy phay đứng ngang vạn năng JL-VH320AS; JL-VH320BS; JL-VH320CS
|
Thông số kỹ thuật |
JL-VH320AS |
JL-VH320BS |
JL-VH320CS |
|
Bàn làm việc |
|||
|
Kích thước bề mặt làm việc |
300×1500 mm |
||
|
Hành trình trục dọc |
1000 mm |
||
|
Hành trình trục ngang |
380 mm |
||
|
Hành trình trục đứng |
460 mm (đối với trục chính đứng) |
||
|
Rãnh chữ T (kích thước x số rãnh x khoảng cách) |
16x3x70 mm |
||
|
Tốc độ ăn dao theo chiều dọc |
12 – 707 mm/phút (12 bước) |
||
|
Tốc độ ăn dao theo chiều ngang |
0 – 1320 mm/phút (biến tần) |
||
|
Tốc độ ăn dao nhanh theo chiều dọc |
2160 mm/phút |
||
|
Tốc độ ăn dao nhanh theo chiều ngang |
1320 mm/phút |
||
|
Tốc độ ăn dao nhanh theo chiều đứng |
680 mm/phút |
||
|
Trục chính đứng |
|||
|
Tốc độ trục chính |
60Hz: 75 – 3600 vòng/phút 50Hz: 63 – 3000 vòng/phút 16 bước |
70 – 3800 vòng/phút Tốc độ biển thiên |
0 – 4000 vòng/phút Tốc độ biến đổi biển tần |
|
Hành trình ống lót trục chính |
140 mm |
150 mm |
|
|
Đường kính ống lót trục chính |
110 mm |
105 mm |
|
|
Độ côn mũi trục chính |
NT 40 |
||
|
Góc xoay đầu trục chính mỗi bên (trái và phải) |
90 ° |
||
|
Góc xoay giá đỡ đầu phay |
360 ° |
||
|
Hành trình giá đỡ đầu phay |
450 mm |
||
|
Khoảng cách trục chính – bàn máy |
90 – 500mm (0-450mm) |
||
|
Trục chính ngang |
|||
|
Tốc độ trục chính |
90 – 1320 vòng/phút (9 bước) |
||
|
Độ côn mũi trục chính |
NT 40 |
||
|
Khoảng cách tâm trục chính đến bàn máy |
0 – 400 mm |
||
|
Khoảng cách tâm trục chính đến giá đỡ đầu phay |
160 mm |
||
|
Động cơ |
|||
|
Động cơ trục chính đứng |
5HP (2P) 3HP (4P) |
5HP (4P) |
|
|
Động cơ trục chính ngang |
5HP (4P) |
||
|
Động cơ ăn dao theo chiều dọc |
2HP (4/8P) |
||
|
Động cơ ăn dao theo chiều ngang |
1/2HP (4P) |
||
|
Động cơ ăn dao nhanh theo chiều đứng |
1HP (8P) |
||
|
Động cơ bơm làm mát |
1/8 HP |
||
|
Trọng lượng tịnh (khoảng) |
2100kg |
||
|
Trọng lượng tổng (khoảng) |
2300kg |
||
|
Kích thước đóng gói (DxRxC) |
210 x 205 x 221 cm |
 |
 |
|
Đầu tốc độ trục chính cơ học cho JL-VH320BS |
Đầu trục chính biến tần cho JL-VH320CS |
Danh mục phụ kiện tiêu chuẩn máy phay đứng ngang vạn năng JL-VH320AS; JL-VH320BS; JL-VH320CS:
- Hệ thống làm mát
- Bôi trơn tự động
- Hộp điều khiển điện
- Hộp dụng cụ và dụng cụ
- Đèn làm việc
- Thanh rút trục chính
- Trục cắt ngang đường kính 27mm có khớp nối
- Vít bi trục X với dẫn động hộp số
- Vít bi trục Y dẫn động bởi biến tần
- Nâng bàn có động cơ trục Z
Danh mục phụ kiện tùy chọn máy phay đứng ngang vạn năng JL-VH320AS; JL-VH320BS; JL-VH320CS
- Khay chứa chất làm mát
- Bộ thước hiển thị số
- Thanh rút khí
- Tấm chắn bảo vệ
- Tủ điện tiêu chuẩn CE
- Động cơ đầu phay đứng 7.5HP
- Dao cắt phay và dụng cụ
- Trục phay ngang bổ sung
