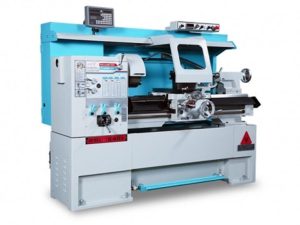

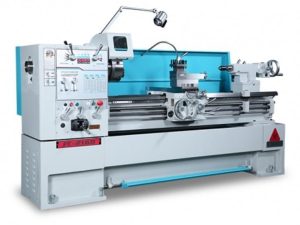

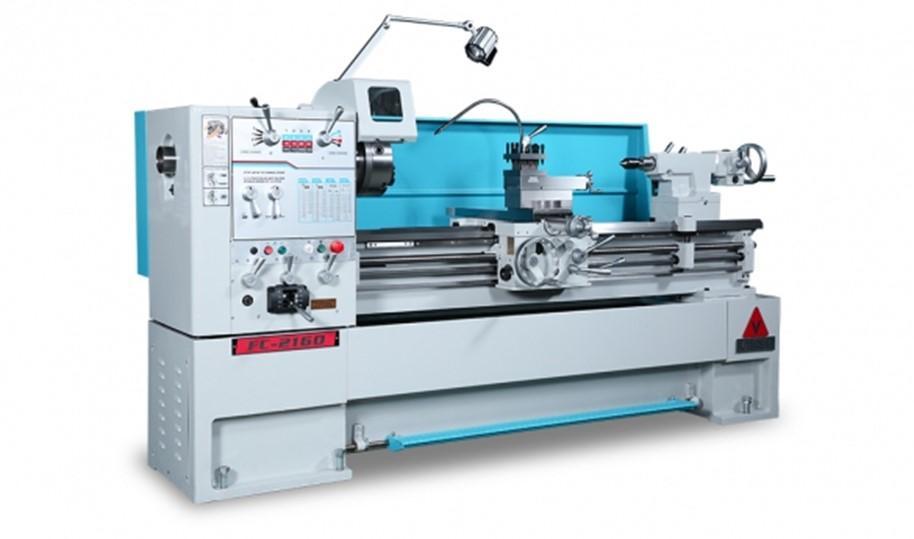

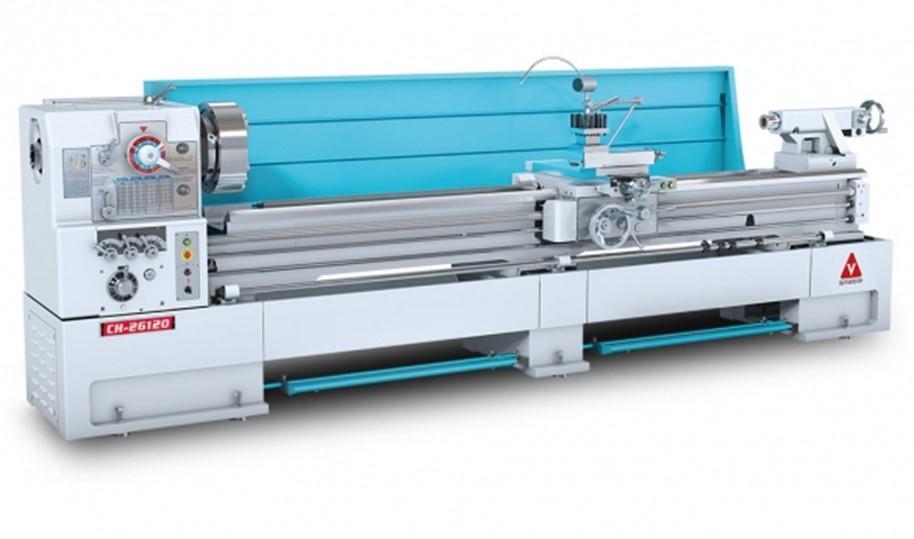

MÁY TIỆN VẠN NĂNG SHUNCHUAN SUNMASTER ĐẦU BÁNH RĂNG
- NH00379
- SHUNCHUAN
Xuất xứ Đài Loan, là máy tiện chính xác tốc độ cao, đa năng
Điều chỉnh được 8 cấp tốc độ
Đường kính tiện là trải dài nhiều lên đến 400mm
Chiều dài chống tâm 1000/1500/2000mm
Các chi tiết của máy được chế tạo chính xác
- Mô tả
- Bình luận
MÁY TIỆN VẠN NĂNG SHUNCHUAN SUNMASTER ĐẦU BÁNH RĂNG
Máy tiện vạn năng/Máy tiện vạn năng Đài Loan/Máy tiện vạn năng SHUNCHUAN
Cập nhật 6/07/2021

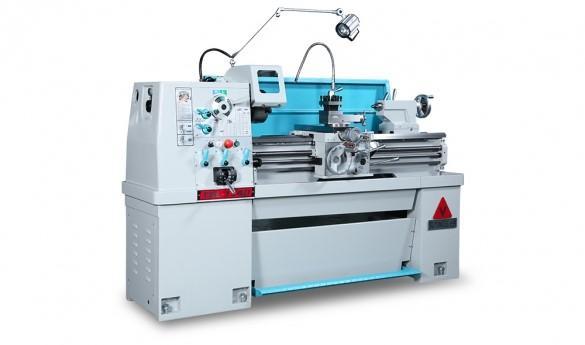

1. MÁY TIỆN VẠN NĂNG SunMaster ERL SERIES
Máy tiện vạn năng SunMaster dòng ERL
Máy tiện vạn năng SunMaster ERL – 1330/1340
- Tất cả các dòng có hệ thống bôi trơn bằng dầu để gắn đầu trục chính
- Tất cả các dòng đều đáp ứng tiêu chuẩn CE. (theo yêu cầu)
- Tất cả các kiểu máy có trục chính 40mm (1,57 “), ASA D1-4
THÔNG SỖ KỸ THUẬT
|
CÁC DÒNG MÁY |
ERL-1330 |
ERL-1340 |
||
|
Khả năng làm việc |
Chiều cao tâm |
171mm (6,73 “) |
||
|
Đường kính tiện qua băng máy |
Ø342mm (13,46 “) |
|||
|
Đường kính tiện qua hầu |
Ø512mm (20 “) |
|||
|
Đường kính tiện qua bàn dao ngang |
Ø205mm (8.07 “) |
|||
|
Khoảng cách chống tâm |
760mm (30 “) |
1000mm (40 “) |
||
|
Chiều rộng của băng máy |
230mm (9 “) |
|||
|
Khoảng rộng hầu máy |
150mm (5 “) |
|||
|
Đầu máy và |
Kiểu trục chính, côn trong |
Đ1-4, MT. Số 5 |
||
|
Côn lỗ trục chính |
MT. MT số 5 x. Số 3 |
|||
|
Trục chính |
Ø40mm (1,57 “) |
|||
|
Tốc độ trục chính: |
8 bước / 80 ~ 2000 vòng / phút |
|||
|
OPT. |
||||
|
16 bước / 4P 50 ~ 1350 RPM |
||||
|
2P 100 ~ 2570 RPM |
||||
|
Bàn xe dao |
Chiều dài ,rộng bàn xe dao |
400mm (15.748 “) / 384mm (15.118”) |
||
|
Hành trình xe dao ngang |
180mm (7 “) |
|||
|
Hành trình ụ dao trên |
95mm (3,74) |
|||
|
Ren và bước tiến |
Ren hệ in Kinds/Range |
45 kinds / 2 ~ 72 TPI |
||
|
Ren hệ mét Kinds/Range |
39 kinds/ 0,2 ~ 14 mm |
|||
|
Ren D.P Kinds/Range |
21 loại / 8 ~ 44 DP |
|||
|
Ren M.P Kinds/Range |
18 loại / 0,3 ~ 3,5 MP |
|||
|
Bước tiến dọc của máy |
0,05 ~ 1,7 (0,002 “~ 0,067”) |
|||
|
Bước tiến ngang của máy |
0,025 ~ 0,85 (0,001 “~ 0,034”) |
|||
|
Ụ chính |
Đường kính ống trượt |
Ø50mm (1.968 “) |
||
|
Hành trình ống trượt |
112 mm (4,5 “) |
|||
|
Kiểu côn chống tâm |
MT. Số 3 |
|||
|
Động cơ |
Motor trục chính của máy |
OPT. 5HP 2P / 2,5HP 4P |
||
|
Motor bơm dầu của máy |
1/8 HP |
|||
|
Thông số máy |
Kích thước |
Trọng lượng (Net / Gross) |
850 / 950kg |
1000 / 1120kg |
|
Chiều dài |
2000mm (78,8 “) |
2270mm (89,4 “) |
||
|
Chiều rộng x chiều cao |
Rộng 965mm (38 “) x Cao 1900mm (74,8”) |
Thông số kỹ thuật có thể thay đổi mà không cần thông báo
TRANG BỊ TIÊU CHUẨN
- Đĩa mâm cặp 7 “
- Chống tâm 3
- Chống tâm MT.3 với đầu carbide
- Áo côn trục chính MT.5
- Tấm chêm chân đế 6 chiếc
- Dụng cụ và hộp dụng cụ
- Hướng dẫn vận hành
- Bảo vệ giật gân dài đầy đủ
- Bộ xét dao và hộp đựng
- Bóng đèn halogen
PHỤ KIỆN TÙY CHỌN
- Mâm cặp 3 chấu 9″
- Mâm cặp 4 chấu 10″ 12. Lũy nét động
- Bộ lắp collet 5C 13. Mâm tiện 12″
- Collet 5C (hệ mét hoặc Inch 14. Đầu cặp mũi khoan và đuôi côn
- Tấm che an toàn mâm cặp 15. Chống tâm xoay MT.4
- Bộ coppy thủy lực 16. Đèn làm việc Halogen
- Dụng cụ mài trên băng 17. Bộ đổi dao nhanh
- Bộ tiện côn 18. Chốt cam tự động dừng
- Tủ điện chuẩn Châu Âu 19. Hệ thống đọc số
- Bảo vệ vít-me chuẩn châu Âu 20. Tấm che phôi cho máy
- Lũy nét tĩnh 21. Mâm đẩy tốc
Tất cả các vật đúc được thiết kế thích hợp và giảm rung động
- Các rãnh trượt được làm cứng và được mài đến tối thiểu. HS-70.
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
- CSS (kiểm soát tốc độ bề mặt không đổi) theo yêu cầu đối với mô hình EVS
- Bàn máy rộng hơn giúp hấp thụ rung động.
HEADSTOCK
- Vỏ chống rung, không bị lệch.
- Bánh răng được làm cứng và nối đất MAAG hoặc REISHAUER.
HỘP BÁNH RĂNG
- Loại phổ thông cho phép nhiều loại ren inch, metric, MP, DP mà không cần thay đổi bánh răng.
BÀN XE DAO MÁY TIỆN
- Bánh xe R / H hoặc L / H có thể được cung cấp theo yêu cầu.
- Tích hợp điều khiển tự động cho các nguồn cấp dữ liệu dọc và chéo, tiến và lùi.
CƠ CẤU DI CHUYỂN VÀ TRƯỢT
- Thiết kế Anti-Float loại bỏ phản ứng dữ dội.
- Được trang bị trong đai ốc trượt chéo.
- Bộ ly hợp an toàn ở trục cấp liệu.
- Bôi trơn một lần trong toa và trượt trên cùng.
- Quay số kép cung cấp vít hệ thống inch.
- Chỉ hệ thống cung cấp số liệu quay số theo hệ mét.
TRỤC CHÍNH QUAY HẠNG NẶNG
- Được gia công từ thép hợp kim rèn, nền cứng và cân bằng động.
- Hỗ trợ ba điểm bởi độ chính xác cao cấp, con lăn côn và ổ bi của máy công cụ.

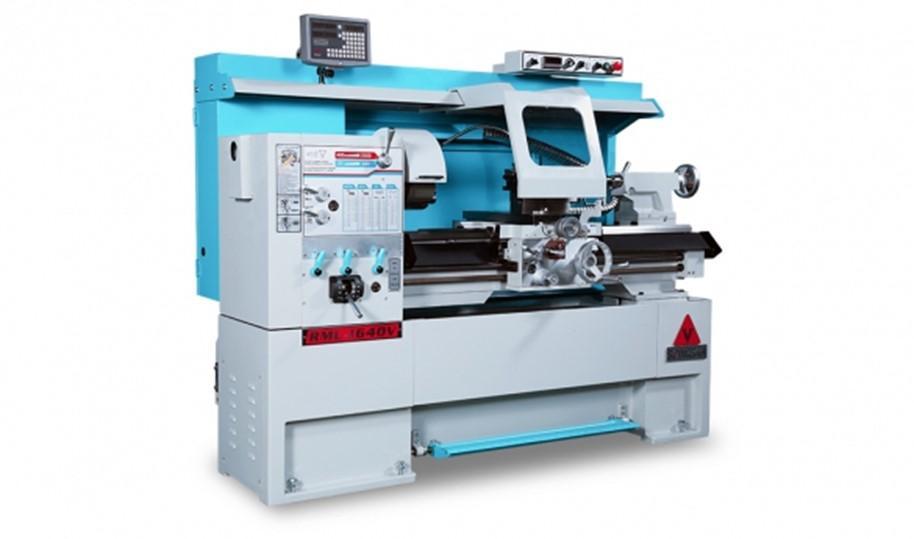

2. MÁY TIỆN VẠN NĂNG SunMaster RML SERIES
Máy tiện vạn năng SunMaster dòng RML
Máy tiện vạn năng SunMaster RML – 1430/1440/1460/1630/1640/1660
- Các mẫu xe EVS có hệ thống bôi trơn tự động tới đầu xe & bình chứa bên ngoài để làm mát dầu
- Tất cả các dòng với một chân đế vững chắc
- Tất cả các dòng có hộp số cấp dữ liệu đa năng và tấm chắn có thể đảo ngược
- Tất cả các dòng đáp ứng CE. (theo yêu cầu)
- Tất cả các mẫu có trục chính 52,5mm (2.066 “), ASA D1-6
THÔNG SỐ KỸ THUẬT
|
Các dòng máy |
RML-1430 |
RML-1440 |
RML-1460 |
RML-1630 |
RML-1640 |
RML-1660 |
|
|
Khả năng làm việc |
Chiều cao tâm |
180mm (7,08 “) |
205mm (8,07 “) |
||||
|
Đường kính tiện qua băng máy |
Ø360mm (14,17 “) |
Ø410mm (16,14 “) |
|||||
|
Đường kính tiện qua hầu |
– |
Ø533mm (20,98 “) |
– |
Ø583mm (22,95 “) |
|||
|
Đường kính tiện qua bàn dao ngang |
Ø212mm (8,35 “) |
Ø262mm (10,3 “) |
|||||
|
Khoảng cách chống tâm |
800mm (31,5 “) |
1000mm (40 “) |
1500mm (60 “) |
800mm (31,5 “) |
1000mm (40 “) |
1500mm (60 “) |
|
|
Chiều rộng của băng máy |
260mm (10,236 “) |
||||||
|
Khoảng rộng hầu máy |
– |
135mm (5,31 “) |
225mm (8,85 “) |
– |
135mm (5,31 “) |
225mm (8,85 “) |
|
|
Đầu máy và |
Kiểu trục chính,côn trong |
D1-6 / A1-6 (tùy chọn), MT. Số 6 |
|||||
|
Côn lỗ trục chính |
MT. MT số 6 x. Số 4 |
||||||
|
Trục chính |
Ø52.5mm (2.066 “) |
||||||
|
Tốc độ trục chính: |
8 bước / 70 ~ 1800 RPM |
||||||
|
OPT. |
|||||||
|
16 bước / 8P 40 ~ 1000 RPM |
|||||||
|
4P 80 ~ 2000 RPM |
|||||||
|
Bàn xe dao |
Chiều dài ,rộng bàn xe dao |
513mm (20,19 “) / 412mm (16,22”) |
|||||
|
Hành trình xe dao ngang |
220mm (8,6 “) |
||||||
|
Hành trình ụ dao trên |
125mm (4,92 “) |
||||||
|
Ren và bước tiến |
Ren hệ in Kinds/Range |
45 kinds / 2 ~ 72 TPI |
|||||
|
Ren hệ mét Kinds/Range |
39 kinds / 0,2 ~ 14 mm |
||||||
|
Ren D.P Kinds/Range |
21 kinds / 8 ~ 44 DP |
||||||
|
Ren M.P Kinds/Range |
18 loại / 0,3 ~ 3,5 MP |
||||||
|
Bước tiến dọc của máy |
0,05 ~ 1,7 (0,002 “~ 0,067”) |
||||||
|
Bước tiến ngang của máy |
0,025 ~ 0,85 (0,001 “~ 0,034”) |
||||||
|
Ụ chống tâm |
Đường kính ống trượt |
Ø52mm (2.047 “) |
|||||
|
Hành trình ống trượt |
152 mm (6 “) |
||||||
|
Kiểu côn chống tâm |
MT. Số 4 |
||||||
|
Động cơ |
Motor trục chính của máy |
5HP4P OPT.5HP 4P / 2.5HP 8P |
AC 3.7kW (5HP), Biến tần |
||||
|
Motor bơm dầu của máy |
– |
||||||
|
Motor làm mát của máy |
1/8 HP |
||||||
|
Thông số máy |
Trọng lượng (Net / Gross) |
1300kgs 1400kgs |
1350kg 1470kgs |
1450kgs 1610kgs |
1350kgs 1450kgs |
1400kgs 1520kgs |
1500kgs 1660kgs |
|
Kích thước |
Chiều dài |
2070mm (81,5 “) |
2270mm (89,4 “) |
2785mm (109,7 “) |
2070mm (81,5 “) |
2270mm (89,4 “) |
2785mm (109,7 “) |
|
Chiều rộng x chiều cao |
Rộng 1120mm (44,1 “) x Cao 1900mm (74,8”) |
TRANG BỊ TIÊU CHUẨN
- Đĩa mâm cặp 9″
- Chống tâm 4
- Chống tâm MT.4 với đầu caibide
- Áo côn trục chính MT.6
- Tấm chêm chân đế 6 chiếc
- Dụng cụ và hộp dụng cụ
PHỤ KIỆN TÙY CHỌN
- Mâm cặp 3 chấu 9″
- Mâm cặp 4 chấu 10″ 12. Lũy nét động
- Bộ lắp collet 5C 13. Mâm tiện 12″
- Collet 5C (hệ mét hoặc inch) 14. Đầu cặp mũi khoan và đuôi côn
- Tấm che an toàn mâm cặp 15. Chống tâm xoay MT.4
- Bộ coppy thủy lực 16. Đèn làm việc Halogen
- Dụng cụ mài trên băng 17. Bộ đổi dao nhanh
- Bộ tiện côn 18. Chốt cam tự động dừng
- Tủ điện chuẩn Châu Âu 19. Hệ thống đọc số
- Bảo vệ vít-me chuẩn châu Âu 20. Tấm che phôi cho máy
- Lũy nét tĩnh 21. Mâm đẩy tốc
- Tất cả các vật đúc được thiết kế thích hợp và giảm rung động.
- Các rãnh trượt được làm cứng và được mài đến tối thiểu. HS-70.
- Lớp phủ Turcite B giữa giường và toa xe.
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
- CSS (kiểm soát tốc độ bề mặt không đổi) theo yêu cầu đối với mô hình EVS.
- Đế máy rộng hơn giúp hấp thụ rung động.
ĐIỀU KHIỂN ĐIỆN MÔ HÌNH EVS
- CE điện theo yêu cầu.
- Tủ điện được thiết kế kín, chống nước, bụi bẩn và các chất gây ô nhiễm khác xâm nhập.
- Một công tắc ngắt kết nối chính được cung cấp.
- Bơm điện 1 / 4HP để bôi trơn áp suất đầu nguồn.
- Kéo dài tuổi thọ của bánh răng và trục chính.
- Sự kết hợp của hệ thống bôi trơn cưỡng bức và hệ thống tắm dầu trong đầu máy.
TRỤC QUAY HẠNG NẶNG
- Được gia công từ thép hợp kim rèn, nền cứng và cân bằng động.
- Hỗ trợ ba điểm bởi độ chính xác cao cấp, con lăn côn và ổ bi của máy công cụ.
EVS HEADSTOCK
- Bôi trơn cưỡng bức cho tất cả các điểm chạy.
- Bánh răng và trục được làm cứng & mài.
- Chỉ báo hiển thị RPM LED giúp dễ dàng có được bề mặt không đổi tùy chọn.
- Bảng điều khiển điện tử nằm trên đầu xe, với bộ hiển thị RPM, núm điều chỉnh tốc độ điện, dừng khẩn cấp và nút ấn khởi động động cơ.
- Biến tốc vô cấp điện tử với biến tần động cơ AC.
- Hai dải tốc độ bánh răng gắn trên đầu cung cấp mô-men xoắn cao trong phạm vi thấp từ 20 đến 400 vòng/phút và trong phạm vi cao từ 400 đến 2500 vòng/phút

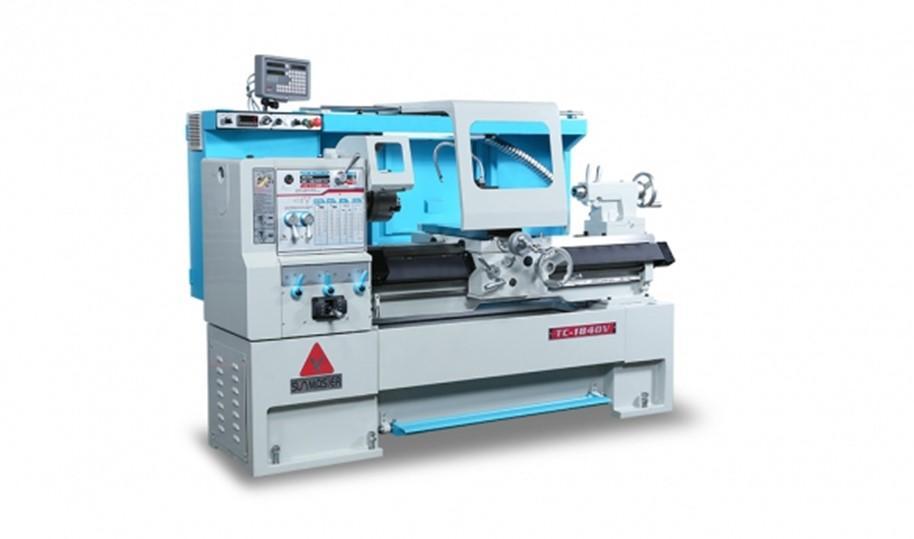

3. MÁY TIỆN VẠN NĂNG SunMaster TC SERIES
Máy tiện vạn năng SunMaster dòng TC Series
THÔNG SỐ KỸ THUẬT
|
CÁC DÒNG MÁY |
TC-1640 |
TC-1660 |
TC-1840 |
TC-1860 |
||
|
Khả năng làm việc |
Chiều cao tâm |
205 mm (8,07 “) |
231 mm (9,09 “) |
|||
|
Đường kính tiện qua băng máy |
Ø410 mm (16,14 “) |
Ø462 mm (18,18 “) |
||||
|
Đường kính tiện qua hầu |
Ø620 mm (24,4 “) |
Ø652 mm (25,66 “) |
||||
|
Đường kính tiện qua bàn dao ngang |
Ø255 mm (10,04 “) |
Ø305 mm (12 “) |
||||
|
Khoảng cách chống tâm |
1000 mm (40 “) |
1500 mm (60 “) |
1000 mm (40 “) |
1500 mm (60 “) |
||
|
Chiều rộng của băng máy |
305 mm (12 “) |
|||||
|
Khoảng rộng hầu máy |
120 mm (4,72 “) |
|||||
|
Đầu máy và |
Kiểu trục chính,côn trong |
D1-6 (std) / A2-6 (opt) |
||||
|
Côn lỗ trục chính |
Ø70 mm (2,76 “) Côn 1 / 19,18 MT x SỐ 4 |
|||||
|
Trục chính |
Ø65 mm (2,55 “) |
|||||
|
Tốc độ trục chính: |
12 bước / 36 ~ 1800 RPM |
|||||
|
A |
36 |
50 |
70 |
105 |
||
|
B |
130 |
180 |
250 |
380 |
||
|
C |
620 |
900 |
1200 |
1800 |
||
|
Bàn xe dao |
Chiều dài ,rộng bàn xe dao |
250 mm (9,84 “) |
260 mm (10,23 “) |
250 mm (9,84 “) |
260 mm (10,23 “) |
|
|
Hành trình xe dao ngang |
155 mm (6,1 “) |
|||||
|
Ren và bước tiến |
Hành trình ụ dao trên |
45 kinds / 2 ~ 72 TPI |
||||
|
Ren hệ in Kinds/Range |
39 kinds/ 0,2 ~ 14 mm |
|||||
|
Ren hệ mét Kinds/Range |
21 kinds/ 8 ~ 44 DP |
|||||
|
Ren D.P Kinds/Range |
18 kinds/ 0,3 ~ 3,5 MP |
|||||
|
Ren M.P Kinds/Range |
0,04 ~ 1,0 mm (0,0015 “~ 0,04”) |
|||||
|
Bước tiến dọc của máy |
0,02 ~ 0,5 mm (0,00075 “~ 0,02”) |
|||||
|
Ụ |
Đường kính ống trượt |
Ø59 mm (2.322 “) |
||||
|
Hành trình ống trượt |
127 mm (5 “) |
|||||
|
Kiểu côn chống tâm |
MT số 4 |
|||||
|
Động cơ |
Motor trục chính của máy |
5 HP (3,75 kW) |
||||
|
Motor bơm dầu của máy |
– |
|||||
|
Motor làm mát của máy |
1/8 HP (0,09375 kW) |
|||||
|
Thông số máy |
Trọng lượng xấp xỉ |
MẠNG LƯỚI |
1600 kg |
1750 kg |
1650 kg |
1800 kg |
|
TỔNG |
1800 kg |
2000 kg |
1850 kg |
2050 kg |
||
|
Kích thước |
Chiều dài |
2400 mm |
2900 mm |
2400 mm |
2900 mm |
|
|
Chiều rộng x chiều cao |
Rộng 1120 (44,1″) x Cao 1900 mm (74,8″) |
TRANG BỊ TIÊU CHUẨN
- Đĩa mâm cặp 9″
- Chống tâm MT.4
- Chống tâm MT.4 với đầu carbide
- Áo côn trục chính MT.6
- Tấm chêm chân đế 6 chiếc
- Dụng cụ và hộp dụng cụ
PHỤ KIỆN TÙY CHỌN
- Mâm cặp 3 chấu 9″
- Mâm cặp 4 chấu 10″ 12. Lũy nét động
- Bộ lắp collet 5C 13. Mâm tiện 12″
- Collet 5C (hệ mét hoặc Inch 14. Đầu cặp mũi khoan và đuôi côn
- Tấm che an toàn mâm cặp 15. Chống tâm xoay MT.4
- Bộ coppy thủy lực 16. Đèn làm việc Halogen
- Dụng cụ mài trên băng 17. Bộ đổi dao nhanh
- Bộ tiện côn 18. Chốt cam tự động dừng
- Tủ điện chuẩn Châu Âu 19. Hệ thống đọc số
- Bảo vệ vít-me chuẩn châu Âu 20. Tấm che phôi cho máy
- Lũy nét tĩnh 21. Mâm đẩy tốc
- Tất cả các vật đúc được thiết kế thích hợp và giảm rung động.
- Các rãnh trượt được làm cứng và được mài đến tối thiểu. HRC 48 – 55.
- Lớp phủ Turcite B giữa giường và toa xe.
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
- Bàn máy rộng hơn giúp hấp thụ rung động.
4. MÁY TIỆN VẠN NĂNG SunMaster FC SERIES
Máy tiện vạn năng SunMaster dòng FC
Máy tiện vạn năng SunMaster FC – 1640/1660/1840/1860/1880/22140/2160/12180
- Tất cả các dòng với một chân đế vững chắc
- Tất cả các dòng có hộp số cấp dữ liệu đa năng và tấm chắn có thể đảo ngược
- Tất cả các dòng đáp ứng CE. (theo yêu cầu)
- Tất cả các kiểu máy có trục chính 80mm (3,149 “), ASA D1-8
- Tất cả các dòng bàn dao ngang đều được làm cứng và nối đất để kéo dài tuổi thọ hoạt động
THÔNG SỐ KỸ THUẬT
|
CÁC DÒNG MÁY |
FC-1640 |
FC-1660 |
FC-1840 |
FC-1860 |
FC-1880 |
FC-2140 |
FC-2160 |
FC-2180 |
||
|
Khả năng làm việc |
Chiều cao tâm |
205 mm (8,07 “) |
231 mm (9,05 “) |
271 mm (10,67 “) |
||||||
|
Đường kính tiện qua băng máy |
410 mm (16,14 “) |
Ø462 mm (18,11 “) |
Ø542 mm (21,34 “) |
|||||||
|
Đường kính tiện qua hầu |
583 mm (22,95 “) |
Ø650 mm (25,59 “) |
Ø730 mm (28,74 “) |
|||||||
|
Đường kính tiện qua bàn dao ngang |
262 mm (10,3 “) |
Ø305 mm (12 “) |
Ø387 mm (15,23 “) |
|||||||
|
Khoảng cách chống tâm |
1000 mm (40 “) |
1500 mm (60 “) |
1000 mm (40 “) |
1500 mm (60 “) |
2200 mm (86,6 “) |
1000 mm (40 “) |
1500 mm (60 “) |
2200 mm (86,6 “) |
||
|
Chiều rộng của băng máy |
320mm (12,5 “) |
|||||||||
|
Trục chính |
Kiểu trục chính, côn trong |
D1-8 / A1-8 (tùy chọn), Ø85mm Côn 1 / 19,18 |
||||||||
|
Côn lỗ trục chính |
Ø85mm Côn 1 / 19,18 x MT. Số 5 |
|||||||||
|
Trục chính |
Ø80mm (3,149 “) |
|||||||||
|
Tốc độ trục chính: |
12 bước / |
|||||||||
|
A |
26 |
40 |
60 |
90 |
vòng / phút |
|||||
|
B |
105 |
145 |
205 |
305 |
vòng / phút |
|||||
|
C |
510 |
715 |
1000 |
1500 |
vòng / phút |
|||||
|
Bàn xe dao |
Chiều dài ,rộng bàn xe dao |
250 mm (9,84 “) |
300 mm (11,81 “) |
|||||||
|
Hành trình xe dao ngang |
150 mm (5,9 “) |
|||||||||
|
Ren và bước ren |
Hành trình ụ dao trên |
45 loại / 2 ~ 72 TPI. |
||||||||
|
Ren hệ in Kinds/Range |
39 loại / 0,2 ~ 14 mm |
|||||||||
|
Ren hệ mét Kinds/Range |
21 loại / 8 ~ 44 DP |
|||||||||
|
Ren D.P Kinds/Range |
18 loại / 0,3 ~ 3,5 MP |
|||||||||
|
Ren M.P Kinds/Range |
0,04 ~ 1,0 (0,0015 “~ 0,04”) |
|||||||||
|
Bước tiến dọc của máy |
0,02 ~ 0,5 (0,00075 “~ 0,02”) |
|||||||||
|
Ụ |
Đường kính ống trượt |
Ø59 mm (2.322 “) |
Ø68 mm (2,677 “) |
Ø59 mm (2.322 “) |
Ø68 mm (2,677 “) |
|||||
|
Hành trình ống trượt |
127 mm (5 “) |
153 mm (6 “) |
127 mm (5 “) |
153 mm (6 “) |
||||||
|
Kiểu côn chống tâm |
MT. Số 4 |
|||||||||
|
Động cơ |
Trục chính |
std. Lựa chọn 10 HP (7,5 kW). 12,5 HP (9,375 kW) |
||||||||
|
Motor bơm dầu của máy |
N / A |
|||||||||
|
Motor làm mát của máy |
1/8 HP |
|||||||||
|
Thông số máy |
Trọng lượng xấp xỉ |
MẠNG LƯỚI |
1750kg |
1900kg |
1800kg |
1950kg |
2350kg |
1850kg |
2000kg |
2400kg |
|
Kích thước đóng gói |
TỔNG |
1950kg |
2150kg |
2000kg |
2200kg |
2650kg |
2050kg |
2250kg |
2700kg |
|
|
Chiều dài |
2400mm |
2900mm |
2400mm |
2900mm |
3700mm |
2400mm |
2900mm |
3700mm |
||
|
Chiều rộng x chiều cao |
chiều rộng 1155 mm (45,5 “) X chiều cao 1900 mm (74,8”) |
PHỤ KIỆN TIÊU CHUẨN
Đĩa mâm cặp 10’’
Chống tâm MT5
Chống tâm MT4 với đầu carbide
Áo côn trục chính Ø85mm Côn 1 / 19,18
Tấm chêm trân đế 6 chiếc
Bộ dụng cụ và hộp đựng
Hướng dẫn vận hành
Bộ xét dao và hộp đựng
PHỤ KIỆN TÙY CHỌN
- Mâm cặp 3 chấu 9″
- Mâm cặp 4 chấu 10″ 12. Lũy nét động
- Bộ lắp collet 5C 13. Mâm tiện 12″
- Collet 5C (hệ mét hoặc Inch 14. Đầu cặp mũi khoan và đuôi côn
- Tấm che an toàn mâm cặp 15. Chống tâm xoay MT.4
- Bộ coppy thủy lực 16. Đèn làm việc Halogen
- Dụng cụ mài trên băng 17. Bộ đổi dao nhanh
- Bộ tiện côn 18. Chốt cam tự động dừng
- Tủ điện chuẩn Châu Âu 19. Hệ thống đọc số
- Bảo vệ vít-me chuẩn châu Âu 20. Tấm che phôi cho máy
- Lũy nét tĩnh 21. Mâm đẩy tốc
- Tất cả các vật đúc được thiết kế thích hợp và giảm rung động.
- Các rãnh trượt được làm cứng và được mài đến tối thiểu. HRC48-55.
- Lớp phủ Turcite B giữa giường và toa xe.
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
- Đế máy rộng hơn giúp hấp thụ rung động.
- Động cơ trục chính loại Y-Δ được trang bị để đảm bảo khởi động và vận hành trơn tru.
HEADSTOCK
- Vỏ chống rung, không bị lệch.
- Bánh răng được làm cứng và nối đất MAAG hoặc REISHAUER.
HỘP BÁNH RĂNG
- Loại phổ thông cho phép nhiều loại ren inch, metric, MP, DP mà không cần thay đổi bánh răng.
BÀN XE DAO
- Bánh xe R / H hoặc L / H có thể được cung cấp theo yêu cầu.
- Tích hợp điều khiển tự động cho các nguồn cấp dữ liệu dọc và chéo, tiến và lùi.
VẬN CHUYỂN & TRƯỢT
- Bộ khử phản ứng ngược thiết kế Anti-Float được lắp trong đai ốc trượt chéo.
- Bộ ly hợp an toàn ở trục cấp liệu.
- Bôi trơn Oneshot trong toa và trượt trên cùng.
- Quay số kép cung cấp vít hệ thống inch.
- Chỉ hệ thống cung cấp số liệu quay số theo hệ mét.
CÁC TÍNH NĂNG AN TOÀN
- Bánh răng an toàn nylon trong chuyến tàu cuối.
- Chốt cắt trong trục vít.
TRỤC QUAY HẠNG NẶNG
- Được gia công từ thép hợp kim rèn, nền cứng và cân bằng động.
- Hỗ trợ ba điểm bởi độ chính xác cao cấp, con lăn côn và ổ bi của máy công cụ.
5. MÁY TIỆN VẠN NĂNG SunMaster CH SERIES
Máy tiện vạn năng SunMaster dòng CH
- CH-2260/2290/22120/22160/2220
- CH-2660/2690/26120/26160/26200
- CH-3060/3090/30120/30160/30200
THÔNG SỐ KỸ THUẬT
Bảng thông số kỹ thuật của máy tiện vạn năng dòng CH
|
CÁC DÒNG MÁY |
CH-2260/2290/22120 |
CH-2660/2690 / 26.120 |
CH-3060/3090/30120 |
||
|
Đường kính tiện qua băng máy |
560 mm (22 “) |
660 mm (26 “) |
760 mm (30 “) |
||
|
Đường kính tiện qua hầu |
Ø797 mm (31,37 “) |
Ø892 mm (35,11 “) |
Ø990 mm (38,97 “) |
||
|
Đường kính tiện qua bàn dao ngang |
Ø340 mm (13,38 “) |
Ø445 mm (17,51 “) |
Ø548 mm (21,57 “) |
||
|
Khoảng rộng hầu máy |
270 mm (10,63 “) |
||||
|
Khoảng cách chống tâm |
1500 mm (60 “), 2300 mm (90”), 3000 mm (120 “), 4000 mm (160”), 5000 mm (200 “) |
||||
|
Chiều rộng của băng máy |
400 mm (15,75 “) |
||||
|
Hành trình ụ dao trên |
228 mm (8,98 “) |
||||
|
Hành trình xe dao ngang |
400 mm (15,75 “) |
||||
|
Đầu máy và |
|||||
|
Kiểu trục chính |
D1-11 |
||||
|
Côn lỗ trục chính |
MT # 7 x MT # 5 |
||||
|
Trục chính |
Φ104 mm (4.094 “) |
||||
|
Tốc độ trục chính |
12 bước |
||||
|
Dải tốc độ (60 Hz) |
4P: 13, 20, 30, 47, 70, 105, 150, 230, 340, 530, 800, 1200 RPM |
||||
|
Ren và bước ren |
|||||
|
Ren hệ in Kinds/Range |
44 Loại / 2 ~ 72 TPI |
||||
|
Ren hệ mét Kinds/Range |
39 Loại / 0,2 ~ 14 mm |
||||
|
Đường kính của trục vít |
Φ45 mm (1,77 “) |
||||
|
Pitch of leadcrew |
4 TPI, P = 6 mm |
||||
|
Bước tiến dọc của máy |
Hệ mét: 0,035 ~ 0,98 mm / vòng quay; INCH: 0,0012 ~ 0,039 / vòng quay |
||||
|
Bước tiến ngang của máy |
Hệ mét: 0,011 ~ 0,296 mm / vòng quay; INCH: 0,0004 ~ 0,0117 / vòng quay |
||||
|
Ụ |
|||||
|
Đường kính ống trượt |
Φ80 mm (3,15 “) |
||||
|
Hành trình ống trượt |
250 mm (10 “) |
||||
|
Kiểu côn chống tâm |
MT # 5 |
||||
|
Động cơ |
|||||
|
Trục chính |
Mã: 15 HP (11,25 kW) Lựa chọn: 20 HP (15 kW) |
||||
|
Bơm nước làm mát |
1/8 HP |
||||
|
Thông số máy |
|||||
|
Trọng lượng xấp xỉ |
60 “ |
2860 |
2950 |
||
|
Trọng lượng tịnh / kg) |
90 “ |
3310 |
3400 |
||
|
120 “ |
3545 |
3635 |
|||
|
160 “ |
4150 |
4240 |
|||
|
200 “ |
4600 |
4690 |
|||
|
Kích thước |
3255 mm (128,14 “) / 4055 mm (159,64”) / 4755 mm (187,2 “) / 5755 mm (226,57”) / 6755 mm (265,94 “) |
||||
|
Chiều rộng x chiều cao |
Chiều rộng: 1150 mm (45,27 “); Chiều cao: 1700 mm (66,9”) |
TRANG BỊ TIÊU CHUẨN
- Đĩa mâm cặp 12’’
- Chống tâm 5
- Chống tâm MT.5 với đầu caibide
- Áo côn trục chính MT#7*MT#5
- Tấm chêm chân đế 6 -10 chiếc
- Dụng cụ và hộp dụng cụ
- Hướng dẫn vận hành
- Bảo vệ giật gân dài đầy đủ
- Bộ xét dao và hộp đựng
- Bóng đèn haloge
PHỤ KIỆN TÙY CHỌN
- Mâm cặp 3 chấu 12”/16”
- Mâm cặp 4 chấu 16’/18” 12. Lũy nét động
- Bộ lắp collet 5C 13. Mâm tiện 12″
- Collet 5C (hệ mét hoặc Inch 14. Đầu cặp mũi khoan và đuôi côn
- Tấm che an toàn mâm cặp 15. Chống tâm xoay MT.4
- Bộ coppy thủy lực 16. Đèn làm việc Halogen
- Dụng cụ mài trên băng 17. Bộ đổi dao nhanh
- Bộ tiện côn 18. Chốt cam tự động dừng
- Tủ điện chuẩn Châu Âu 19. Hệ thống đọc số
- Bảo vệ vít-me chuẩn châu Âu 20. Tấm che phôi cho máy
- Lũy nét tĩnh 21. Mâm đẩy tốc
- Tất cả các vật đúc được thiết kế thích hợp và giảm rung động.
- Các rãnh trượt được làm cứng và được mài đến tối thiểu. HRC48-55.
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Đế máy rộng hơn giúp hấp thụ rung động.
- Động cơ trục chính loại Y-Δ được trang bị để đảm bảo khởi động và vận hành trơn tru.
- Bộ phân phối dầu có thể được điều chỉnh để bôi trơn các rãnh, rãnh trượt chéo, hoặc cả hai.
- Máy bơm bôi trơn cưỡng bức tự động và bằng tay cung cấp dầu cho các rãnh trượt và trượt ngang.
HEADSTOCK
- Bôi trơn cưỡng bức cho tất cả các điểm chạy.
- Vỏ đầu có tính năng giảm rung vượt trội và hiệu suất không bị biến dạng.
- Kết cấu đầu chắc chắn mang lại độ cứng và cắt nặng hơn.
- Tất cả các bánh răng và trục đều được mài cứng và chính xác.
HỘP SỐ ĐA NĂNG
- Hộp số loại phổ thông cung cấp nhiều loại ren inch & hệ mét mà không cần thay đổi bất kỳ hộp số nào để tăng tính tiện lợi.
- Bánh răng được làm cứng
- Dầu bôi trơn trong hộp bánh răng
TRỤC CHÍNH HẠNG NẶNG
- Trục chính loại camlock
- Được gia công chính xác từ thép hợp kim rèn, tôi cứng, nền chính xác và cân bằng động.
- Hỗ trợ ba điểm bởi con lăn côn và ổ bi có độ chính xác cao giúp loại bỏ tiếng kêu khi thực hiện cắt nặng.
BÀN XE DAO
- Hệ thống bôi trơn thủ công & tự động được trang bị để giữ cho các đường trượt và rãnh trượt được bôi trơn.
- Lựa chọn bánh xe bên phải hoặc bên trái.
- Một thiết bị bảo vệ quá tải được trang bị để tránh máy bị hư hỏng.
Ụ ĐỘNG
- Bút lông ở Ụ được chia theo thang inch / hệ mét.
- Nó có một rãnh tang cho ổ đĩa tích cực của dụng cụ.
- Ụ hai bước cung cấp hoạt động trơn tru.
Các bạn có thể tham khảo các dòng máy tiện vạn năng của chúng tôi ở đây:
- Máy tiện vạn năng Đài Loan:
- Máy tiện vạn năng :
- Máy tiện vạn năng Denver:
Bình luận
- Sản phẩm cùng loại
MÁY TIỆN VẠN NĂNG HẠNG NẶNG MYDAY 3A| MÁY TIỆN BĂNG DÀI
MYDAY MACHINE, hãng sản xuất máy tiện hàng đầu Đài Loan
3 dòng models máy 3A với các thông số: 3A-70, 3A-80…3A-100
Đường kính vật tiện qua băng máy: 1800-2500 mm
Đường kính vật tiện qua bàn xe dao: 1350 – 2050 mm
Gia công được 4 loại ren khác nhau: mm, inch, modules, DP
MÁY TIỆN ỐNG DẦU EVERTURN EV-70 EV-100
Dòng sản phẩm cho ngành công nghệ kim loại và dầu khí
Dải trục chính phù hợp với tất cả các kích thước đường ống dầu
Đường kính tiện qua băng máy trong dải: 1060 – 1800 mm
Đường kính tiện qua bàn xe dao trong dải: 750 – 1350 mm
Hỗ trợ tiện được 4 dòng ren: mm, inch, modules, DP
Đánh giá
Chưa có đánh giá nào.
