Máy tiện vạn năng Shunchuan CH series
- CH
- SHUNCHUAN
Dòng máy tiện vạn năng Đài Loan cỡ lớn, giá thành phải chăng
Tiện được 2 dòng ren là hệ Inch và Mét
Có 3 dòng series, mỗi dòng 5 lựa chọn: CH-2260/2660/3060
Độ cứng vững cao, độ chính xác gia công được đảm bảo
- Mô tả
- Bình luận
Cập nhật 9/07/2021
Tổng quan máy
Là dòng máy tiện vạn năng Đài Loan cỡ lớn, sản phẩm chất lượng cao đồng thời đi kèm là giá thành ở mức ổn định, đáng để xem xét đầu tư.

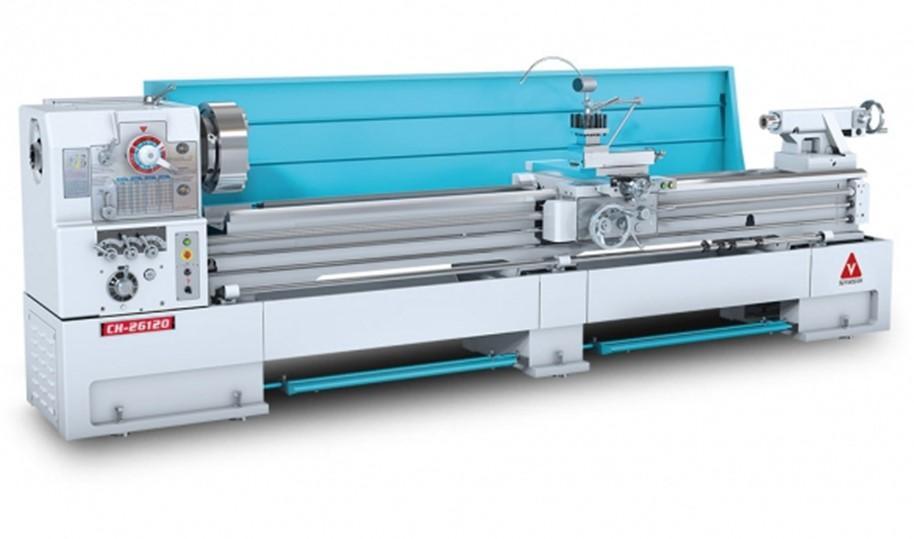

Hình ảnh máy tiện vạn năng Shunchuan dòng CH
Bao gồm 3 kiểu dòng máy:
- CH-2260/2290/22120/22160/22220
- CH-2660/2690/26120/26160/26200
- CH-3060/3090/30120/30160/30200
Thông số kỹ thuật
Bảng thông số kỹ thuật của máy tiện vạn năng dòng CH:
|
Models |
CH-2260/2290/22120 |
CH-2660/2690 / 26.120 |
CH-3060/3090/30120 |
|
|
Đường kính tiện qua băng máy |
560 mm (22 “) |
660 mm (26 “) |
760 mm (30 “) |
|
|
Đường kính tiện qua hầu |
Ø797 mm (31,37 “) |
Ø892 mm (35,11 “) |
Ø990 mm (38,97 “) |
|
|
Đường kính tiện qua bàn dao ngang |
Ø340 mm (13,38 “) |
Ø445 mm (17,51 “) |
Ø548 mm (21,57 “) |
|
|
Khoảng rộng hầu máy |
270 mm (10,63 “) |
|||
|
Khoảng cách chống tâm |
1500 mm (60 “), 2300 mm (90″), 3000 mm (120″), 4000 mm (160”), 5000 mm (200 “) |
|||
|
Chiều rộng của băng máy |
400 mm (15,75 “) |
|||
|
Hành trình ụ dao trên |
228 mm (8,98 “) |
|||
|
Hành trình xe dao ngang |
400 mm (15,75 “) |
|||
|
Đầu máy và |
||||
|
Kiểu trục chính |
D1-11 |
|||
|
Côn lỗ trục chính |
MT.7 x MT.5 |
|||
|
Trục chính |
Φ104 mm (4.094 “) |
|||
|
Tốc độ trục chính |
12 bước |
|||
|
Dải tốc độ (60 Hz) |
4P: 13, 20, 30, 47, 70, 105, 150, 230, 340, 530, 800, 1200 RPM |
|||
|
Ren và bước ren |
||||
|
Ren hệ Inch Kinds/Range |
44 Loại / 2 ~ 72 TPI |
|||
|
Ren hệ mét Kinds/Range |
39 Loại / 0,2 ~ 14 mm |
|||
|
Đường kính của trục vít |
Φ45 mm (1,77 “) |
|||
|
Bước trục vít me |
4 TPI, P = 6 mm |
|||
|
Bước tiến dọc của máy |
Hệ mét: 0,035 ~ 0,98 mm / vòng quay; INCH: 0,0012 ~ 0,039 / vòng quay |
|||
|
Bước tiến ngang của máy |
Hệ mét: 0,011 ~ 0,296 mm / vòng quay; INCH: 0,0004 ~ 0,0117 / vòng quay |
|||
|
Ụ |
||||
|
Đường kính ống trượt |
Φ80 mm (3,15 “) |
|||
|
Hành trình ống trượt |
250 mm (10 “) |
|||
|
Kiểu côn chống tâm |
MT.5 |
|||
|
Động cơ |
||||
|
Trục chính |
Mã: 15 HP (11,25 kW) Lựa chọn: 20 HP (15 kW) |
|||
|
Bơm nước làm mát |
1/8 HP |
|||
|
Trọng lượng xấp xỉ |
60 “ |
2860 |
3040 |
|
|
Trọng lượng tịnh / kg) |
90 “ |
3310 |
3490 |
|
|
120 “ |
3545 |
3725 |
||
|
160 “ |
4150 |
4330 |
||
|
200 “ |
4600 |
4780 |
||
|
Kích thước |
3255 mm (128,14 “) / 4055 mm (159,64”) / 4755 mm (187,2 “) / 5755 mm (226,57”) / 6755 mm (265,94 “) |
|||
|
Chiều rộng x chiều cao |
Chiều rộng: 1150 mm (45,27 “); Chiều cao: 1700 mm (66,9”) |
Trang bị tiêu chuẩn
- Tấm gá mâm cặp 12’’
- Chống tâm 5
- Chống tâm MT.5 với đầu carbide
- Áo côn trục chính MT.7 và MT.5
- Tấm chêm chân đế thăng bằng máy: 6 -10 chiếc
- Dụng cụ và hộp dụng cụ
- Hướng dẫn vận hành và danh mục đóng gói
- Che phủ chống bắn tóe chiều dài máy
- Đèn halogen
Phụ kiện tùy chọn
 |
 |
|
Mâm cặp 3 chấu 12”/16” |
Bộ lắp collet 5C |
| |
 |
|
Mâm cặp 4 chấu 16’/18” |
Che phủ an toàn mâm cặp |
 |
 |
|
Hệ thống điện tiêu chuẩn CE |

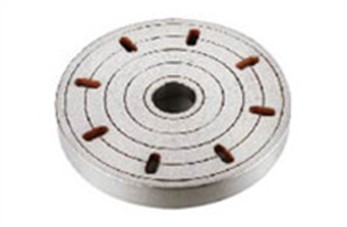

Mâm phẳng 12″ |
 |
 |
|
Bộ thước và hiển thị số |
Bộ dừng xe dao |
 |
 |
|
Bầu kẹp mũi khoan và trục côn |
Mũi tâm quay MT.3 |
 |
 |
|
Đồ gá tiện côn |
Luy nét tĩnh với đầu bi |
 |
 |
|
Luy nét động gắn bạc đồng |

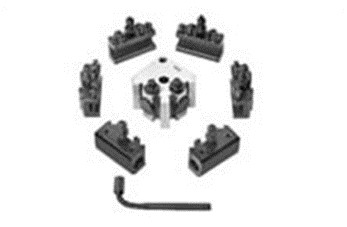

Đài dao thay nhanh |
 |
|
|
Che phủ bảo vệ vít dẫn theo tiêu chuẩn CE |
Các tính năng khác
- Tất cả các chi tiết đúc được ổn định hoàn hảo với việc thường hóa khử ứng suất dư
- Băng máy được nhiệt luyện và mài đến tối thiểu đạt HS-70.
- Độ ồn cực thấp.
- Cung cấp bàn đạp phanh chân.
- Máy bơm và phụ kiện làm mát tích hợp được cung cấp.
- CSS (kiểm soát tốc độ bề mặt không đổi) theo yêu cầu đối với model EVS
- Băng máy rộng hơn giúp hấp thụ rung động tốt hơn.
Ụ TRỤC CHÍNH
- Bôi trơn cưỡng bức cho tất cả các điểm chạy.
- Vỏ đầu có tính năng giảm rung vượt trội và hiệu suất không bị biến dạng.
- Kết cấu ụ chắc chắn mang lại độ cứng và cắt khỏe hơn.
- Tất cả các bánh răng và trục đều được mài cứng với độ chính xác cao.
HỘP SỐ ĐA NĂNG
- Hộp số loại phổ thông cung cấp nhiều loại ren inch & hệ mét mà không cần thay đổi bất kỳ hộp số nào để tăng tính tiện lợi.
- Bánh răng được làm cứng
- Dầu bôi trơn trong hộp bánh răng
BÀN XE DAO
- Hệ thống bôi trơn thủ công & tự động được trang bị để giữ cho các đường trượt và rãnh trượt được bôi trơn.
- Lựa chọn bánh xe bên phải hoặc bên trái.
- Một thiết bị bảo vệ quá tải được trang bị để tránh máy bị hư hỏng.
XE DAO VÀ ĐƯỜNG TRƯỢT
- Thiết kế Anti-Float loại bỏ khe hở.
- Được trang bị trong đai ốc trượt ngang.
- Bộ ly hợp an toàn ở trục tiến dao.
- Bôi trơn một lần trong xe dao và trượt trên cùng.
- Sử dụng vít hệ inch quay kép.
- Duy nhất hệ mét được cung cấp quay theo hệ mét.
TRỤC CHÍNH TRUYỀN ĐỘNG
- Trục chính loại camlock
- Được gia công chính xác từ thép hợp kim rèn, tôi cứng, nền chính xác và cân bằng động.
- Hỗ trợ ba điểm bởi con lăn côn và ổ bi có độ chính xác cao giúp loại bỏ tiếng kêu khi thực hiện cắt nặng.
Ụ ĐỘNG
- Hệ thống thước ở ụ động được chia theo thang inch / hệ mét.
- Nó có một rãnh tang cho ổ đĩa chính của dụng cụ.
- Ụ hai bước cung cấp hoạt động mượt mà hơn.
