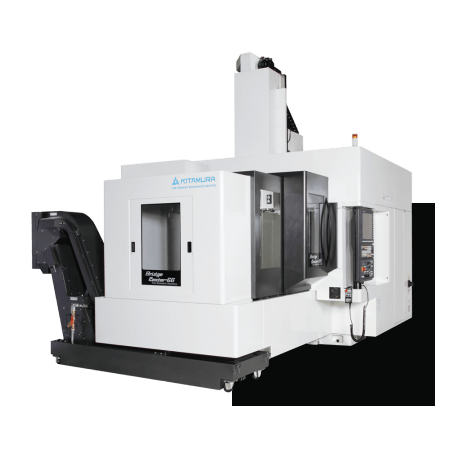

MÁY PHAY GIƯỜNG CNC BRIDGECENTER 6G KITAMURA
- Bridgecenter-6G
- Kitamura Machinery Co., Ltd
Do hãng Kitamura Nhật Bản sản xuất
Loại máy phay CNC chuyên gia công khuôn mẫu và chi tiết lớn
Độ chính xác vị trí: ±0.002 mm/ toàn hành trình
Độ chính xác lặp lại: ±0.001 mm
- Mô tả
- Bình luận
TRANG CHỦ / MÁY PHAY CNC/MÁY PHAY CNC KITAMURA NHẬT BẢN/MÁY PHAY GIƯỜNG CNC KITAMURA
Cập nhật 17/06/2021
Máy phay giường CNC Bridgecenter 6G Kitamura còn gọi là Trung tâm gia công phay CNC Bridgecenter-6G được sản xuất 100% bởi Kitamura Nhật Bản (hãng sản xuất máy phay cnc hàng đầu từ năm 1933) thương hiệu được thị trường Mỹ và Châu Âu chuyên dùng từ trước đến nay.
Đặc điểm nổi bật
• Là một lựa chọn lý tưởng cho việc gia công các chi tiết hạng nặng, các loại khuôn mẫu và chi tiết cần độ chính xác cao. Một lựa chọn tuyệt vời cho các ứng dụng gia công khuôn mẫu.
• Độ chính xác vị trí: ±0.002 mm/ toàn hành trình, độ chính xác lặp lại: ±0.001 mm.
• Băng dẫn hướng dạng hộp sử dụng vật liệu đúc cao cấp Meehanite đem lại độ chính xác và độ bền cao.
• Côn trục chính #40, tốc độ cao 20,000 vòng/phút, lực cắt lớn, truyền động bánh răng 4 cấp, truyền động kép.
• Thiết kế dạng cổng (02 trụ) giúp cho việc gia công trên máy được mở rộng và độ cứng được nâng cao.
• Phản hồi tuyến tính 3 trục X,Y,Z.
• Tiết kiệm không gian lắp đặt với tổng cộng chỉ khoảng 50 mét vuông cho một máy.
• Tải trọng tối đa của bàn máy là 3 tấn.
• Bộ điều khiển CNC Arumatik-Mi xử lý siêu tốc với tính năng Super Smooth Surface (bề mặt siêu mịn)
Thông số kĩ thuật
Máy phay giường CNC Bridgecenter-6G #50 Kitamura – THÔNG SỐ KỸ THUẬT MÁY |
|
|
Bàn máy |
|
|
Kích thước bàn |
900 x 1.800mm (35,4, x 70,9) |
|
T-Slot (Rãnh T, Chiều rộng x Số lượng) |
18mm (0,7) x 7 |
|
Tải tối đa của bàn máy |
3.000kg (6.600 Lbs.) |
|
Hành trình |
|
|
Hành trình trục X |
1.530mm (60.2) |
|
Hành trình trục Y |
1.095mm (43.1) |
|
Hành trình trục Z |
710mm (28.0) |
|
Khoảng cách từ đầu bảng đến mũi trục chính |
152 ~ 862mm |
|
Khoảng cách giữa các cột |
1143mm (45.0) |
|
Trục Chính |
|
|
Trục chính côn |
# 50 NST |
|
Tốc độ trục chính |
35 ~ 12.000 vòng/ phút |
|
Phương pháp ổ đĩa |
Truyền động bánh răng vững chắc |
|
Động cơ trục chính |
22.0kw (30 HP) AC / 15 phút. AC / Tiếp 15.0kw (20 HP) |
|
Tối đa Mô-men xoắn trục chính |
322,3 N • m (237,5 ft.lbs) |
|
Tốc độ máy |
|
|
Tốc độ chạy nhanh X, Y, Z |
24m / phút (945ipm) |
|
Tốc độ chạy khi cắt X, Y, Z |
24m / phút (945ipm) |
|
ATC |
|
|
Dung lượng lưu trữ công cụ (Dao) |
40 công cụ (Tools dao) |
|
Phương pháp lựa chọn công cụ |
Bi-Directional ngẫu nhiên, (Random Bi-Directional, Fixed Pot) |
|
Kiểu Tool Holder |
MAS BT50 |
|
Tối đa Đường kính dụng cụ |
Ø125mm/ Ø 220mm (khi ổ liền kề trống) |
|
Tối đa Chiều dài công cụ |
400mm (15,7) |
|
Tối đa Trọng lượng dụng cụ |
20kg (44,0 Lbs.) |
|
Yêu cầu cài đặt |
|
|
Yêu cầu năng lượng |
35KVA, 200v AC, 3 pha |
|
Yêu cầu về không khí |
0,5MPa, 400L / phút (90 psi, 15 cfm) |
|
Kích thước máy |
|
|
Không gian cần thiết (W x D) |
3.799 x 4.865mm (149.6, x 191.5) |
|
Chiều cao máy |
3,883mm (152,9) |
|
Trọng lượng máy |
16.000kg (35.200 Lbs.) |
|
Điều khiển |
Arumatik-Mi Tối ưu và thân thiện. (Dành cho FANUC và MITSUBISHI) |
