Máy phay ngang CNC YSM-26HNC YING SHUN
- YSM-26HNC
- YING SHUN MACHINERY INDUSTRY CO., LTD
Bàn máy: 1270x300mm, tùy chọn 1370x300mm
Hành trình X/Y/Z: 800 x 400 x 400mm
Bộ điều khiển: FANUC / Siemens / Syntec / Fagor
Tốc độ trục chính: 60–1400 vòng/phút
Côn trục chính: NT40
Trọng lượng máy: 2200kg
- Mô tả
- Bình luận
Trang chủ/Máy phay CNC/Máy phay CNC Đài Loan/ Máy phay CNC Yingshun Đài Loan
Cập nhật 18/05/2024

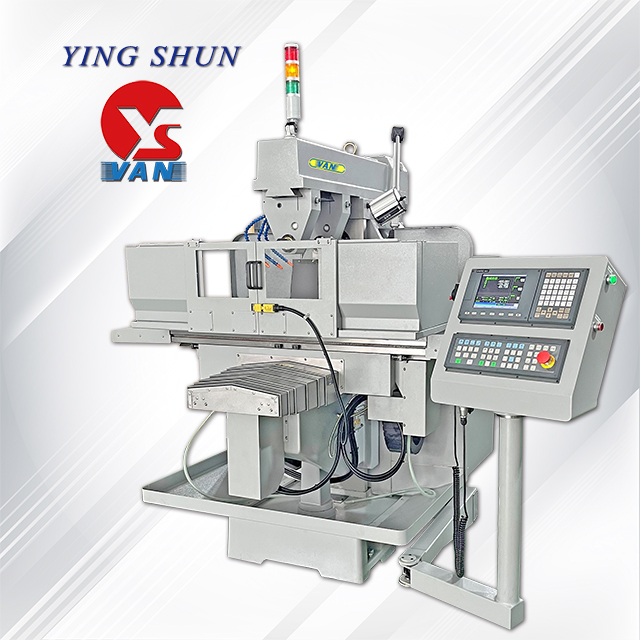

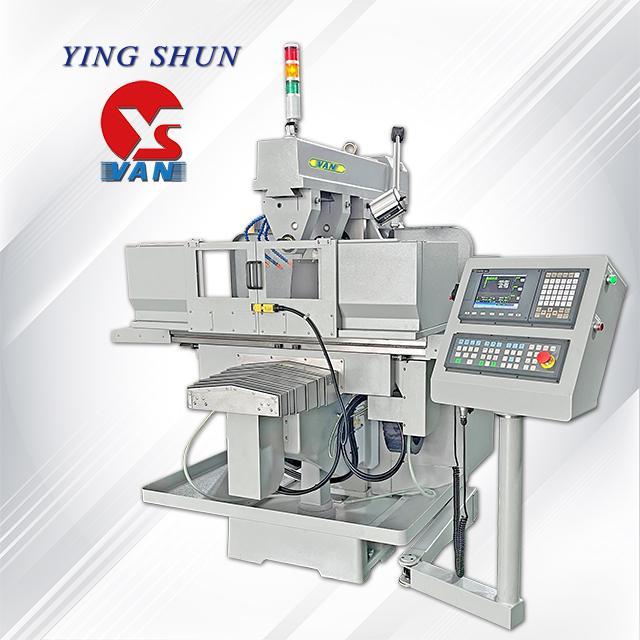

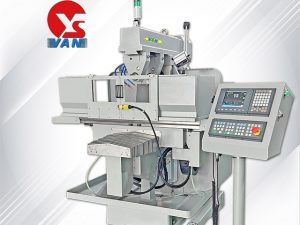

MÁY PHAY NGANG CNC MODEL YSM-26HNC
YSM-26HNC là dòng máy phay ngang CNC Ying Shun/VAN, phù hợp gia công cơ khí với bàn máy 1270x300mm và hành trình 800x400x400mm. Máy hỗ trợ tùy chọn bộ điều khiển FANUC, Siemens, Syntec hoặc Fagor, sử dụng thân máy gang Meehanite, vít bi đôi trục X/Y/Z và biến tần Yaskawa VFD.
Các tính năng kỹ thuật máy phay ngang CNC model YSM-26HNC
-
Bộ điều khiển FANUC/SIEMENS/SYNTEC/FAGOR
-
Bộ phận chính được đúc từ gang meehanite
-
Biến tần loại YASKAWA VFD
-
Trục X/Y/Z với động cơ servo (trục Z có phanh)
-
Trục X/Y/Z sử dụng vít bi đôi
Thông số kỹ thuật máy phay ngang CNC model YSM-26HNC
|
Model |
Đơn vị |
YSM-26HNC |
|
Hành trình |
||
|
Hành trình theo chiều dọc |
mm |
800 (lựa chọn: 1000) |
|
Hành trình theo chiều ngang |
mm |
400 |
|
Hành trình theo chiều đứng |
mm |
400 |
|
Hành trình nòng |
– |
|
|
Đường dẫn trượt trục X/Y/Z |
Kiểu |
D/ / |
|
Hành trình giá đỡ đầu phay |
mm |
700 |
|
Góc xoay nòng (trái – phải) |
° |
– |
|
Bàn |
||
|
Kích thước bàn |
mm |
1270×300 (tùy chọn: 1370×300) |
|
Rãnh chữ T (độ rông x số rãnh x bước) |
mm |
16x3x70 |
|
Trục chính |
||
|
Đầu phay |
Kiểu |
Biến tần |
|
Tốc độ |
Vòng/phút |
60-1400 |
|
Độ côn |
Kiểu |
NT40 |
|
Động cơ |
||
|
Công suất động cơ chính |
HP |
5 (tùy chọn: 7.5) |
|
Công suất động cơ trục X/Y/Z |
KW |
0.94/0.94/1.45 (Siemens 828D) 1/1/1.7 (Syntec 6MA-E) 1/1/1.4 (Fagor 8055i FL) 0.75/0.75/1.2 (Fanuc Oi-MF) |
|
Tốc độ |
||
|
Tốc độ tiến dao trục X/Y/Z |
mm/phút |
0-3000 |
|
Máy |
||
|
Trọng lượng tịnh |
Kg |
2200 |
Danh mục phụ kiện tiêu chuẩn máy phay ngang CNC model YSM-26HNC:
- Thanh kéo
- Dụng cụ và hộp dụng cụ
- Nắp che bằng thép phía trước trên trục Y
- Nắp che phoi phía sau trên trục Y
- Đèn làm việc và đèn tín hiệu 3 màu
- Hệ thống bôi trơn tự động
- Bộ biến đổi nhiệt cho tủ điện
- Tay quay phát xung (MPG)
- Bảng điều khiển loại cao cấp
- Vít bi đôi trục X/Y/Z
- Bộ giải mã xung trục X/Y/Z
- Tấm chắn bắn phía sau
- Khay chứa phoi
- Hệ thống làm mát (bơm 1/8HP)
Danh mục phụ kiện tùy chọn máy phay ngang CNC model YSM-26HNC:
- Thanh kéo điện
- Tắm chắn bàn làm việc

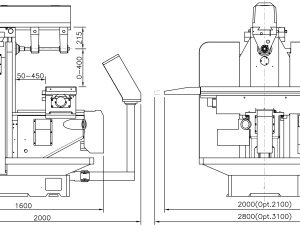

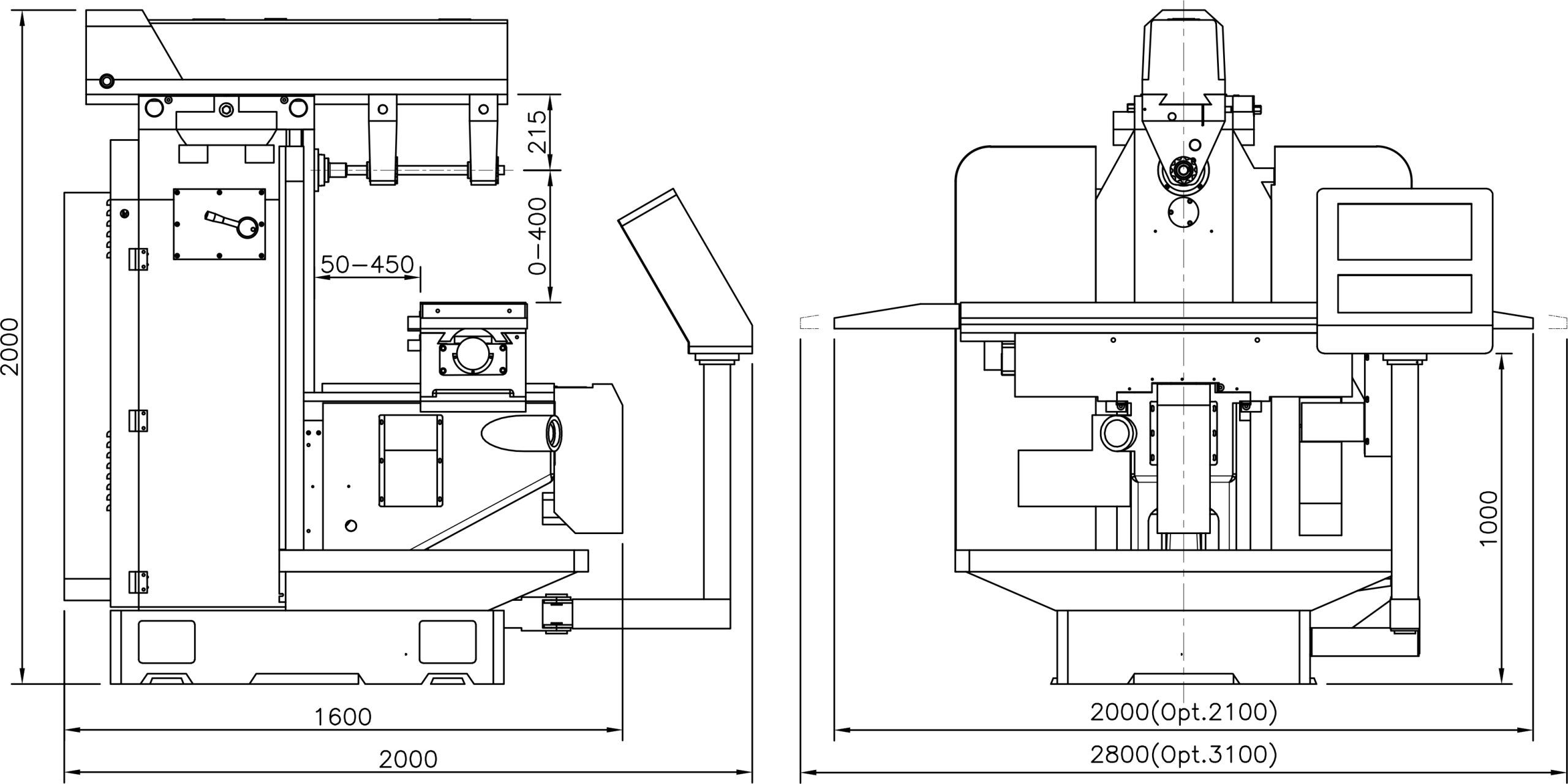

Kích thước máy phay ngang CNC model YSM-26HNC:
Chứng chỉ chất lượng:
Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số hoặc để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.
Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.
cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
