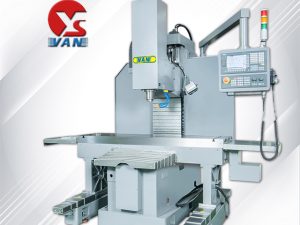

Máy phay giường CNC model YSM-VB1600
- YSM-VB1600
- YING SHUN MACHINERY INDUSTRY CO., LTD
Bàn máy: 1900x450mm, tùy chọn 2200x450mm
Hành trình X/Y/Z: 1600 x 550 x 500mm
Bộ điều khiển: FANUC / Siemens / Syntec / Fagor
Trục chính: 8000 vòng/phút, tùy chọn 10000 vòng/phút
Côn trục chính: BT40, tùy chọn BT50
Trọng lượng máy: 4200kg
- Mô tả
- Bình luận
Trang chủ/Máy phay CNC/Máy phay CNC Đài Loan/ Máy phay CNC Yingshun Đài Loan
Cập nhật 18/05/2024

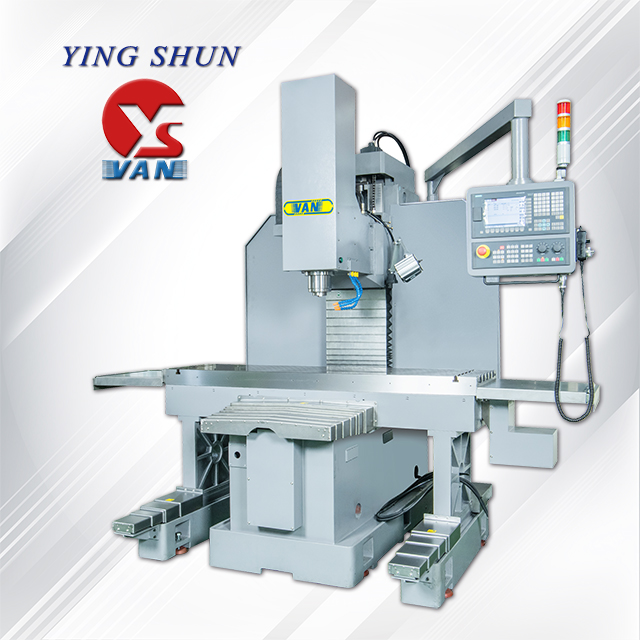

MÁY PHAY GIƯỜNG CNC MODEL YSM-VB1600
YSM-VB1600 là dòng máy phay giường CNC Ying Shun/VAN Đài Loan, phù hợp gia công chi tiết cơ khí cỡ vừa đến lớn cần hành trình X 1600mm và bàn máy dài 1900mm. Máy hỗ trợ tùy chọn bộ điều khiển FANUC, Siemens, Syntec hoặc Fagor, trục chính BT40/BT50 và bàn máy tùy chọn 2200x450mm.
Các tính năng kỹ thuật máy phay giường CNC model YSM-VB1600
-
Bộ điều khiển FANUC/SIEMENS/SYNTEC/FAGOR
-
Bộ phận chính được đúc từ gang meehanite
-
Biến tần loại YASKAWA VFD
-
Trục X/Y/Z với động cơ servo (trục Z có phanh)
-
Trục X/Y/Z sử dụng vít bi đôi
Thông số kỹ thuật máy phay giường CNC model YSM-VB1600
|
Model |
Đơn vị |
YSM-VB1600 |
|
Hành trình |
||
|
Hành trình theo chiều dọc |
mm |
1600 (tùy chọn: 1800/2000) |
|
Hành trình theo chiều ngang |
mm |
550 |
|
Hành trình theo chiều đứng |
mm |
500 |
|
Đường dẫn trượt trục X/Y/Z |
Kiểu |
D/ / |
|
Khoảng cách từ mũi trục chính đến bàn |
mm |
100-600 |
|
Đường tâm trục chính tới cột |
mm |
570 |
|
Bàn |
||
|
Kích thước bàn |
mm |
1900×450 (tùy chọn: 2200×450) |
|
Rãnh chữ T (độ rộng x số rãnh x bước) |
mm |
18x3x100 |
|
Trục chính |
||
|
Truyền động |
Kiểu |
Đai (tùy chọn: trực tiếp) |
|
Tốc độ |
Vòng/phút |
8000 (tùy chọn: 10000) |
|
Độ côn |
Kiểu |
BT40 (tùy chọn: BT50) |
|
Động cơ |
||
|
Công suất động cơ chính |
HP |
7.5/11 (tùy chọn: 11/15) |
|
Công suất động cơ trục X/Y/Z |
KW |
1.45/1.45/1.45 (Siemens 828D) 1.7/1.7/1.7 (Syntec 6MA-E) 1.4/1.4/1.4 (Fagor 8055i FL) 1.4/1.4/1.4 (Fanuc Oi-MF Plus) |
|
Tốc độ |
||
|
Tốc độ tiến dao trục X/Y/Z |
mm/phút |
0-3000 |
|
Tốc độ tiến dao nhanh trục X/Y/Z |
mm/phút |
5000 |
|
Đài dao (tùy chọn) |
||
|
Khả năng chứa dao |
20 (tùy chọn: 24, 30) |
|
|
Đường kính dao lớn nhất |
mm |
Æ80/BT40 (tùy chọn: Æ120/BT50) |
|
Chiều dài dao lớn nhất |
mm |
300 |
|
Trọng lượng dao lớn nhất |
kg |
8/BT40 (tùy chọn: 16/BT50) |
|
Máy |
||
|
Trọng lượng tịnh |
Kg |
4200 |
Danh mục phụ kiện tiêu chuẩn máy phay giường CNC model YSM-VB1600:
- Thanh kéo
- Dụng cụ và hộp dụng cụ
- Nắp che bằng thép trên trục X
- Nắp che bằng thép phía trước trên trục Y
- Nắp che ống thổi có cánh phía sau trên trục Y
- Nắp che ống thổi có cánh bên dưới trên trục Z
- Đèn làm việc và đèn tín hiệu 3 màu
- Hệ thống bôi trơn tự động
- Bộ biến đổi nhiệt cho tủ điện
- Tay quay phát xung (MPG)
- Bảng điều khiển loại cao cấp
- Hệ thống thổi khí trục chính
- Thiết bị làm mát dầu trục chính
- Súng làm mát và ống nối khí
- Tấm chắn bàn làm việc
- Tấm chắn bắn phía sau
- Vít bi đôi trục X/Y/Z
- Bộ giải mã xung trục X/Y/Z
- Khay chứa phoi
- Hệ thống làm mát (bơm 1/8HP)
Danh mục phụ kiện tùy chọn máy phay giường CNC model YSM-VB1600:
- Tấm chắn bắn toàn bộ
- Đài dao với bộ thay dao tự động ATC
- Thiết bị đo chiều dài dao tự động
- Thiết bị đo tọa độ phôi tự động

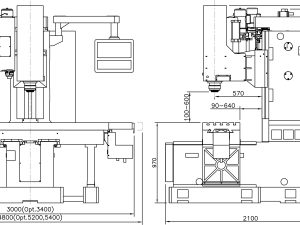

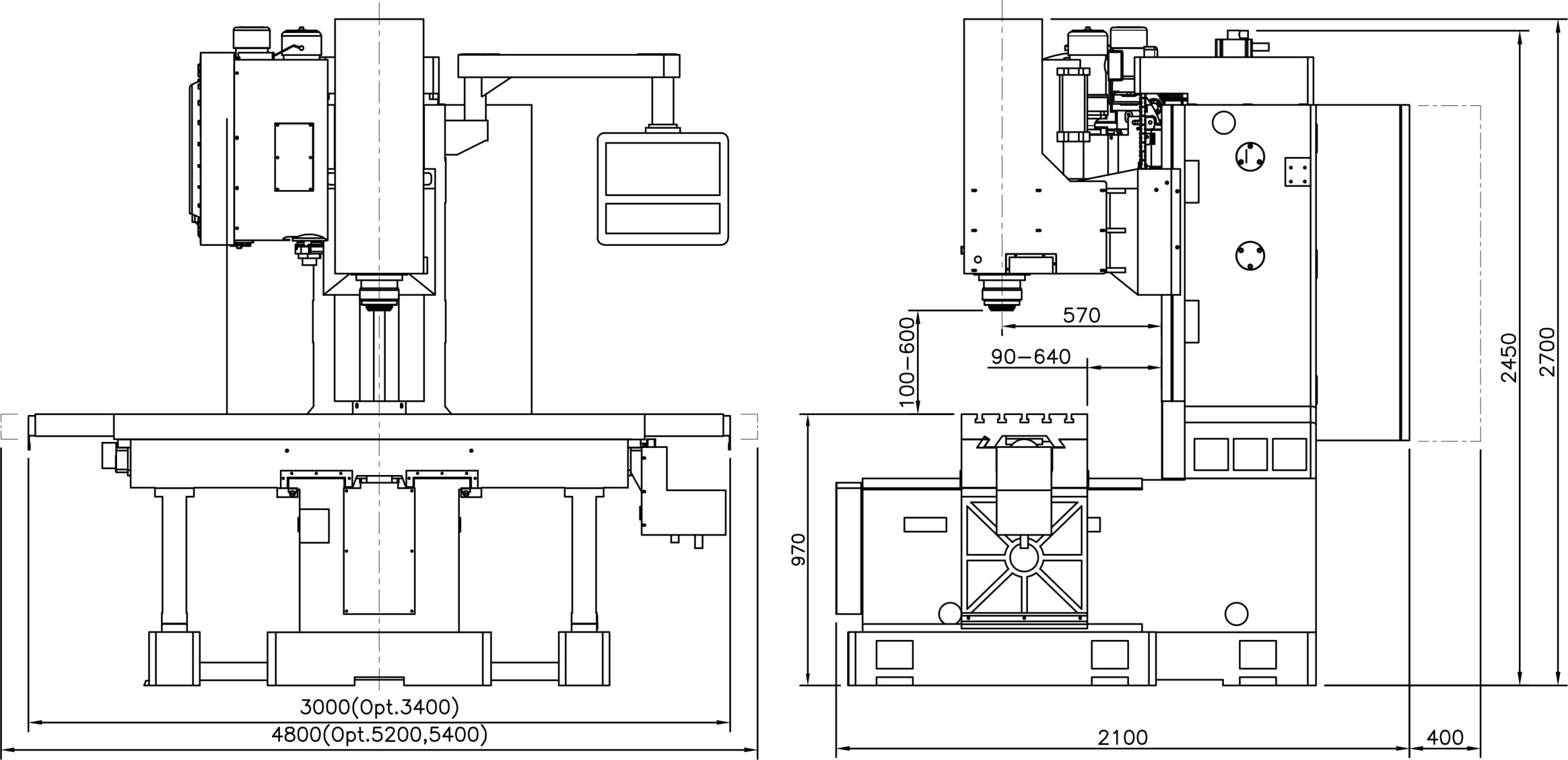

Kích thước máy phay giường CNC model YSM-VB1600:
Chứng chỉ chất lượng:
Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số hoặc để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.
Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.
cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
