MÁY MÀI VÔ TÂM Đài Loan Palmary dòng PC series

Mã sản phẩm:NH00366

NH00366
PALMARY

Là dòng máy mài vô tâm chất lượng, giá tốt

Hãng sản xuất Palmary – Đài Loan

Rất được ưa chuộng vì năng suất cao, chất lượng tốt

Gồm các series: PC-20S, PC-24S, PC-2410S và PC-2412S

Mài trụ tròn, chốt trụ, chốt định vị, chi tiết trục, pin,…

Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ trung tâm chăm sóc khách hàng 0983 251 170 hoặc Đăng ký bảo hành

SKU: NH00366 Danh mục: Máy mài, Máy mài vô tâm

Thông tin chi tiết
Đánh giá (0)

TRANG CHỦ/MÁY MÀI/MÁY MÀI VÔ TÂM

Cập nhật 22/06/2021

Là dòng máy mài được sử dụng nhiều để chế tạo các chi tiết trục: trục xe máy, xe ô tô, trục quạt, chốt đẩy (pin) bởi năng suất cao do không mất thời gian gá đặt. Máy có thể thực hiện cấp phôi tự động dễ dàng theo cách hướng trục (dọc trục: through feed) hoặc hướng tâm (ngang trục: infeed)

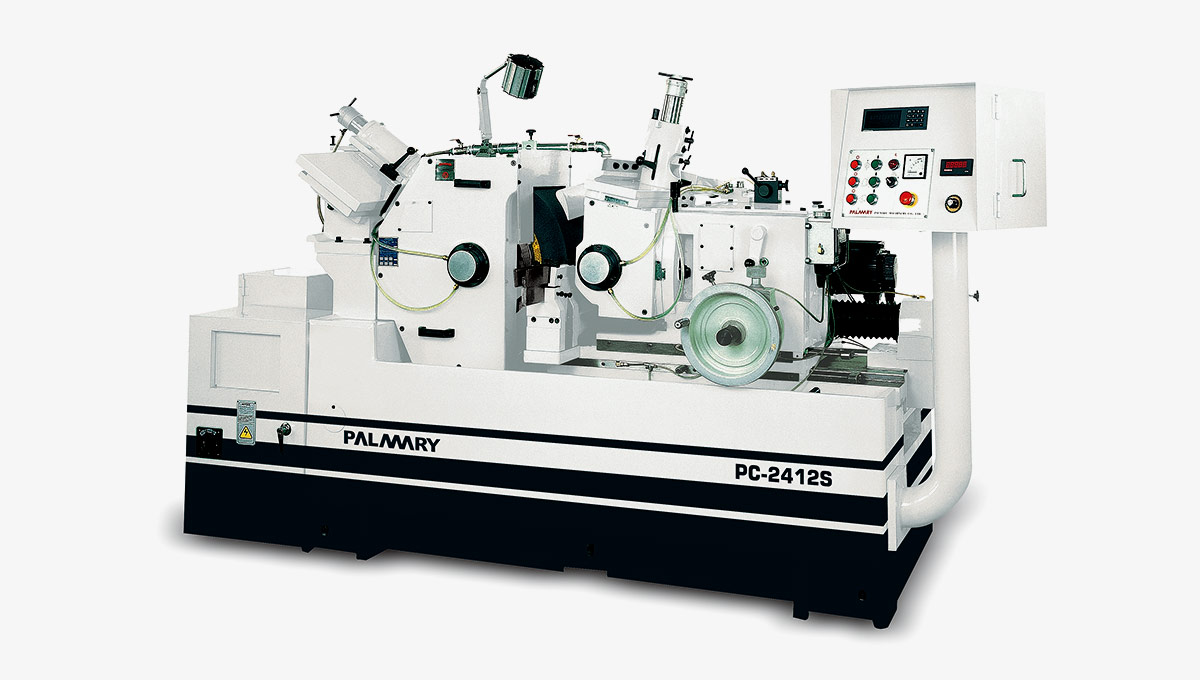

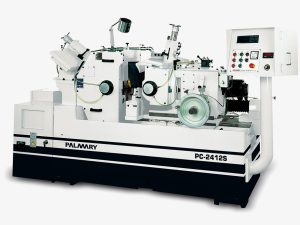

Hình ảnh máy mài vô tâm Palmary PC-2412S

Giới thiệu về hãng máy Palmary

Máy mài vô tâm Palmary còn được gọi là centerless grinding machine, centerless grinder…với các models PC-20S, PC-24S, PC-2410S và PC-2412S của hãng PALMARY – Đài Loan là dòng máy mài vô tâm đáp ứng được yêu cầu nghiêm ngặt về độ chính xác cao và hiệu quả mài. Các models điều khiển bằng động cơ servo được xây dựng chất lượng xuyên suốt mang lại hiệu suất hoạt động cao.

Tính năng thiết kế của máy

Kết cấu máy được sản xuất từ gang Meechanite chất lượng cao, được xử lý nhiệt và khử ứng suất trước khi gia công đảm bảo độ cứng vững cao.
Trục chính bánh mài (GW) và bánh dẫn (RW) được gia công và mài chính xác, được làm từ thép hợp kim và thường hóa, xử lí nhiệt sau đó tiến hành xử lý âm (dưới không), sau cùng được gia công chính xác và mài.
Vít cấp liệu được sản xuất từ thép hợp kim và được tôi cao tần rồi mài để đảm bảo độ chính xác cao và khả năng chống mài mòn.
Khi khởi động trục chính mang đá và bánh dẫn, công tắc áp suất sẽ chỉ cho phép khởi động khi dầu đi vào ổ trục, do đó bảo vệ an toàn cho ổ trục.
Hệ thống bôi trơn tự động đảm bảo cung cấp dầu bôi trơn cho trục chính mang đá. Tất cả các đường trượt đều được bôi trơn từ hệ thống bôi trơn trung tâm giúp cho việc hoạt động được hoàn hảo và cấp liệu chính xác, nâng cao tuổi thọ máy.

3. Thông số kĩ thuật

Đặc tính kĩ thuật	PC-20S	PC-24S	PC-2410S	PC-2412S
Đá mài
Đường kính phạm vi mài tiêu chuẩn	Ø1~80mm	Ø1~100mm	Ø1~100mm	Ø1~100mm
Phạm vi mài mở rộng với đồ gá đặc biệt	Ø40~150mm
Kích thước đá mài (ĐK ngoài x Rộng x ĐK trong)	Ø510x205x304.8 mm	Ø610x205x304.8 mm	Ø610x255x304.8 mm	Ø610x305x355.6 mm
Tốc độ đá mài	1200 v/p	1400 v/p	1400 v/p	1400 v/p
Động cơ đá mài	20HPx4P	30HPx4P	30HPx4P	30HPx4P
Bánh dẫn phôi
Kích thước bánh dẫn (ĐK ngoài x Rộng x ĐK trong)	Ø305x205x127 mm	Ø305x205x127 mm	Ø305x255x127 mm	Ø330x305x127 mm
Tốc độ bánh dẫn	10~300v/p (biến đổi)	15~300v/p (biến đổi)	15~300v/p (biến đổi)	15~300v/p (biến đổi)
Công suất động cơ bánh dẫn	5 KW động cơ servo	5 KW động cơ servo	5 KW động cơ servo	5 KW động cơ servo
Góc nghiêng bánh dẫn	+5° ~ -3°	+5° ~ -2°	+5° ~ -2°	+5° ~ -2°
Góc xoay bánh dẫn	±5°	±3°	±3°	±3°
Chia độ tay quay
Giá trị vạch chia trượt trên	3.5 mm/vòng; 0.05 mm/vạch
Giá trị vạch chia trượt trên vi mô	0.1 mm/ vòng; 0.001 mm/vạch
Giá trị vạch chia trượt dưới	9 mm/vòng; 0.05 mm/vạch
Giá trị vạch chia trượt dưới vi mô	0.2 mm/vòng; 0.001 mm/vạch
Giá trị vạch chia cắt	2 mm/vòng; 0.01 mm/vạch
Động cơ truyền động
Động cơ bơm thủy lực	1HPx4P	0.75HPx4P	0.75HPx4P	0.75HPx4P
Động cơ bơm làm mát	1/4HPx2P	1/2HPx2P	1/2HPx2P	1HPx2P
Kích thước máy
Dài x Rộng x Cao	2200x1900x1530 mm	2610x1900x1650 mm	2610x1900x1650 mm	2810x2100x1650 mm
Khối lượng tịnh	3700kgs	4500kgs	4800kgs	6000kgs
