Máy mài trục khuỷu hãng ROBBI dòng REX 2700

Trang chủ/Máy mài/Máy mài trục khuỷu

Cập nhật 17/08/2021

” Hay còn được gọi là máy mài trục cam, Máy mài trục khuỷu ROBBI dòng REX 2700 là dòng máy mài hỗ trợ gia công tinh hoàn thiện bề mặt chi tiết trục cam/trục khuỷu.

  Các vấu cam nạp sau khi được đúc, tiện tinh và gia nhiệt chi tiết sẽ được đưa đến nguyên công cuối cùng là mài hoàn thiện bề mặt. Dòng máy mài trục khuỷu ROBBI REX 2700 sử dụng hệ thống thủy lực cấp động, đường kính mài tối đa của chi tiết là 230mm, tốc độ mài tối đa của chi tiết là 900 vòng/phút”

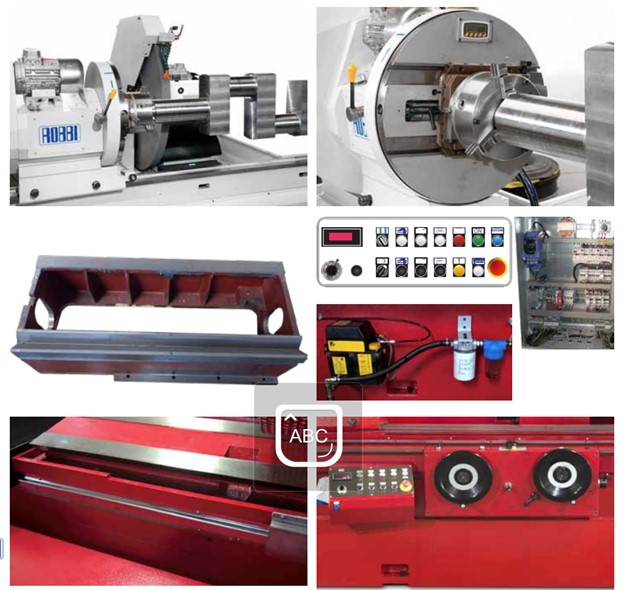

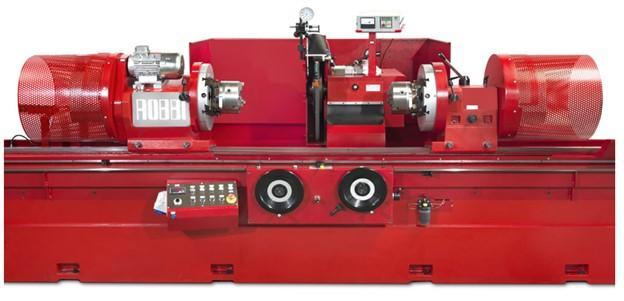

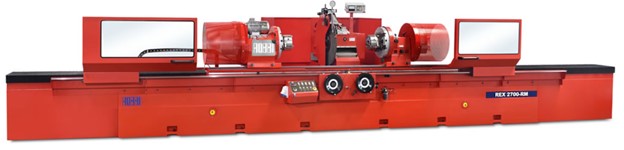

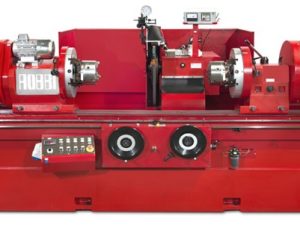

Hình ảnh máy mài trục khuỷu ROBBI REX 2700

Quá trình mài trục cam trên máy mài trục khuỷu ROBBI

Giới thiệu máy mài trục khuỷu ROBBI Rex 2700

• Máy mài trục khuỷu REX sử dụng đầu làm việc với các bàn trượt ngang 4 chiều với hệ thống khóa tiên tiến cho phép nhanh chóng định tâm trục khuỷu
• Kết cấu thân máy được làm từ gang khối hạng nặng đảm bảo cho bạn tuổi thọ của độ chính xác và độ tin cậy cao

Hệ thống đầu mài

• Thanh ray trượt được phủ bằng vật liệu chống ma sát để có được chuyển động mượt mà và hạn chế mài mòn
• Trục chính được làm bằng vật liệu thép tôi cứng, quay trong dầu được ngâm trong dầu hoàn toàn có thể điều chỉnh chính xác vòng bi ống lót

Bộ điều khiển thủy lực

• Tốc độ di chuyển nhanh của đầu lăn thủy lực và bàn thủy lực giúp tăng tốc độ trong quá trình thiết lập và mài
• Bộ điều khiển cấp phôi tốt cho cả hai chuyển động đảm bảo độ chính xác

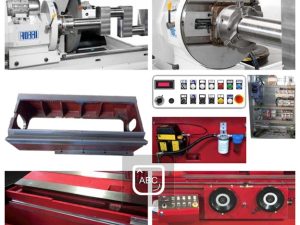

Các thiết bị trong hệ thống làm việc

• Bàn dao ngang 4 chiều với hệ thống khóa tiên tiến cho phép định tâm trục khuỷu nhanh chóng. Sự dịch chuyển được căn cứ bởi chỉ báo quay số thập phân
• Cài đặt “O” có được bằng cách dịch chuyển các đầu so với điểm dừng chống tâm, có thể được thay đổi  khi hiệu chỉnh
• Mâm cặp có thể xoay 360°
• Mâm cặp quay trắc vi
• Dễ dàng thay đổi từ mâm cặp sang đầu chống tâm
• Chỉ có hai phím cho tất cả các hoạt động dịch chuyển, căn giữa và kẹp

Các thông số kỹ thuật

Các trang thiết bị đi kèm máy

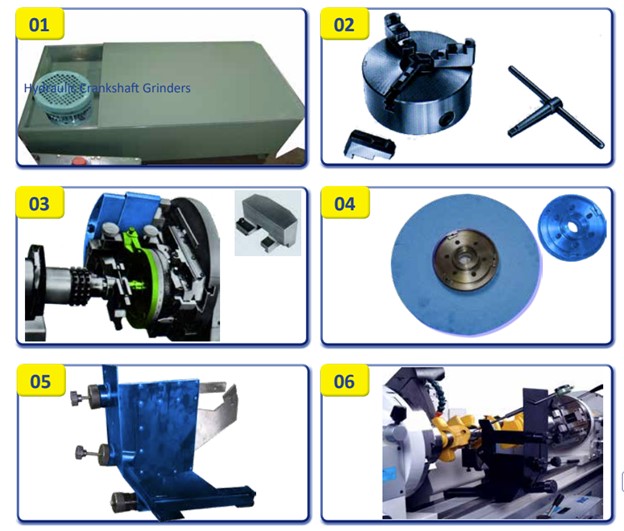

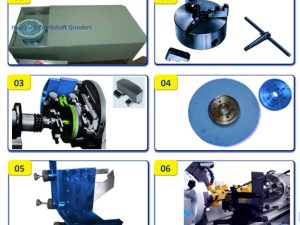

1. Trang thiết bị tiêu chuẩn

• 01:  Lắp đặt làm mát với thùng chứa
• 02:  Mâm cặp tự định tâm
• 03:  Thiết bị dạng tay cặp bổ sung và đối trọng
• 04:  Bánh mài với cặp moay ơ
• 05:  Lunet động thu hẹp
• 06:  Lunet động thông thường

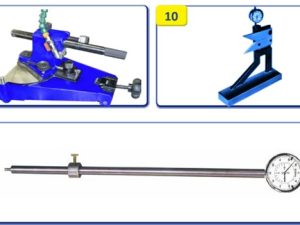

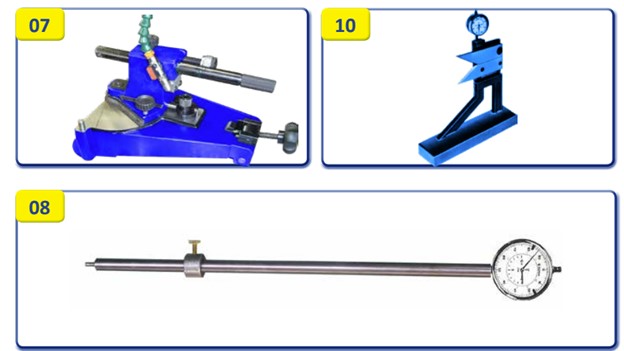

• 07:  Chu vi đá mài và đồ gá chỉnh sửa bằng kim cương
• 08:  Thiết bị kiểm soat độ lệch tâm với đồng hồ so

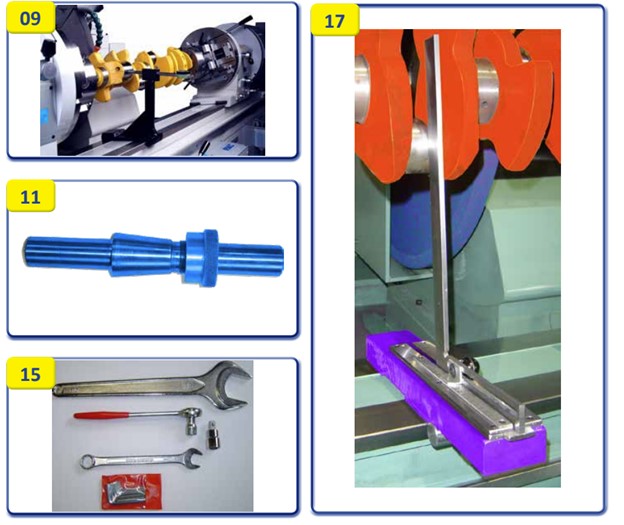

• 09:  Đồ gá để kiểm tra độ đồng tâm với đồng hồ so
• 10:  Hình vuông chữ V để căn giữa các chốt với đồng hồ so
• 11:  Trục cân bằng đá mài
• 12:  Ròng rọc dẫn động động cơ để giảm đường kính đá mài
• 13:  Thiết bị tháo dỡ đá mài
• 14:  Bộ bảo vệ chống bắn tóe
• 15:  Bộ cờ lê
• 16:  Bộ vận hành thủ công

2. Trang thiết bị tùy chọn

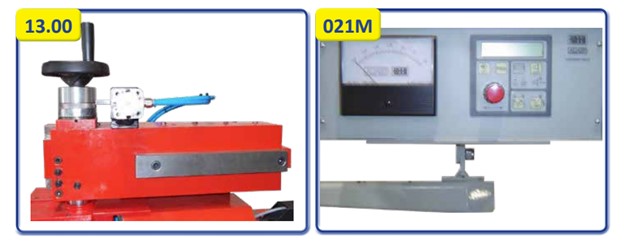

• 13.00 :Bộ phận chống trượt thủy lực cho ngoại vi đầu đá mài gắn kim cương
• 030R :Tốc độ di chuyển ngang bàn thủy lực vô cấp từ 0 đến 3000mm/phút với khả năng đảo chiều tự động ,góc thay đổi để mài hình trụ
• 031R :Tốc độ di chuyển ngang bàn dao thủy lực vô cấp có thể thay đổi từ 0 đến 3000mm/phút với khả năng đảo chiều tự động và có thể thay đổi vị trí và bước tiến đá mài có thể điều chỉnh từ 0,01 đến 0,04mm để mài hình trụ

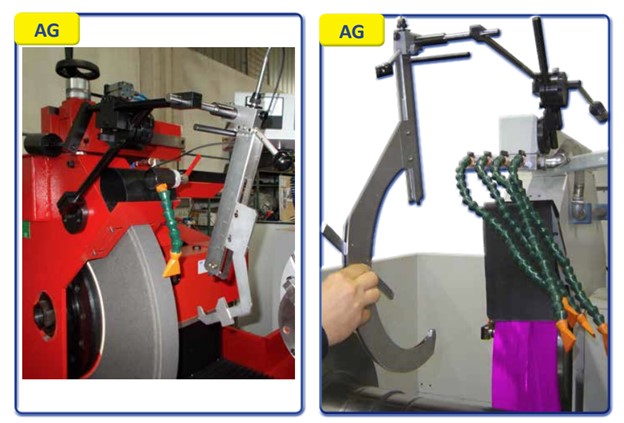

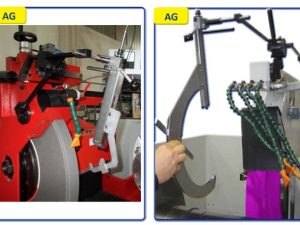

• AG : Hệ thống đo khả năng chịu tải trong khi làm việc từ ø 30 ÷ 130 mm
• AG.240 : Thiết bị cho công suất AG ø 130 ÷ 240 mm
• 019M : Chỉ báo quay số ø 100 mm với mức giảm đối với ứng dụng trên AG
• 021M : Thiết bị điện tử để đo liên tục trong quá trình vận hành công việc mài với một màn hình hoàn chỉnh với ứng dụng đầu dò trên AG
• 1001 : Thiết bị điện tử để đo liên tục trong quá trình mài với hai màn hình hoàn chỉnh với đầu chuyển đổi áp dụng trên AG
• 020R : Giá cân bằng cho bánh mài và các bộ phận quay khác, dạng đĩa

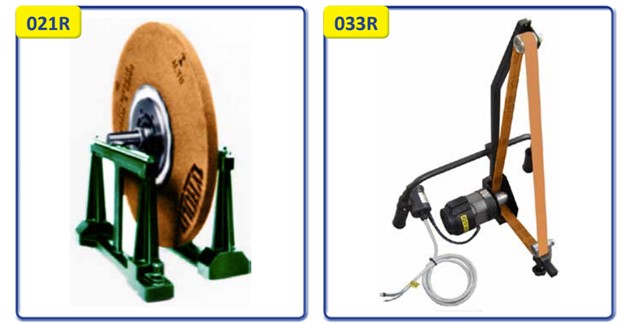

• 021R : Giá cân bằng cho bánh mài và các bộ phận quay khác, dạng lưỡi
• 14.00 :Đồ gá mài tâm

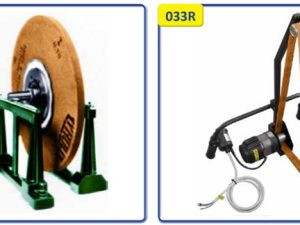

• 033R :Thiết bị đánh bóng cầm tay cực tốt
• 033.20 : Đai mài mòn 1450×20 mm cho 033R
• 033.28: Đai mài mòn 1450×28 mm cho 033R
• 028R :Dụng mài đá mài bằng kim cương
• 024R:chất tẩy rửa dung dịch có vật liệu từ tính
• 025R :Giấy thấm dung dịch tưới nguội
• 034R:Thiết bị sửa đá mài
• 16.00 :lunet động thu hẹp
• 035R :Thiết bị dạng tay cặp bổ sung vào đối trọng
• 036R : Nhiều kích thước cho đường kính 90 ÷ 150x35mm

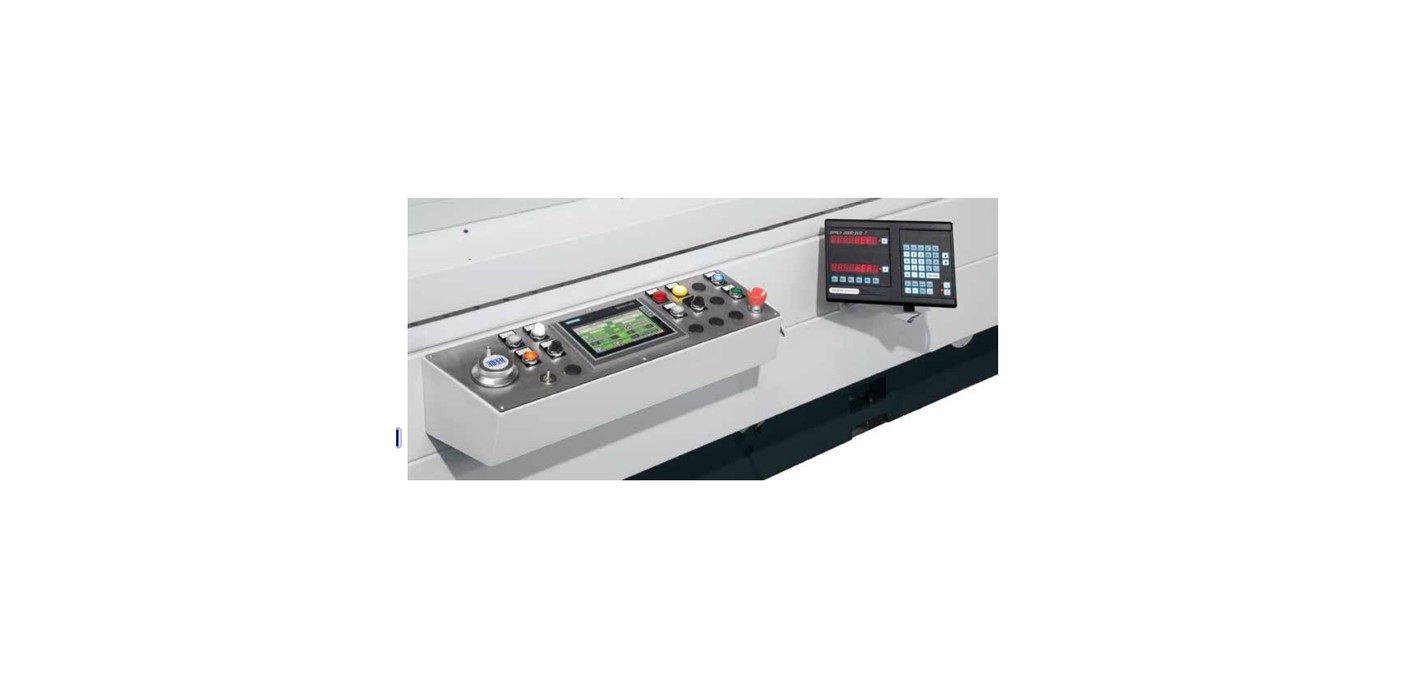

Hệ thống bảng điều khiển

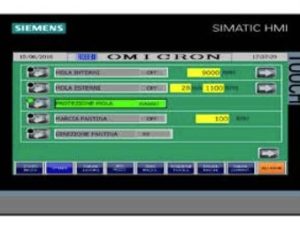

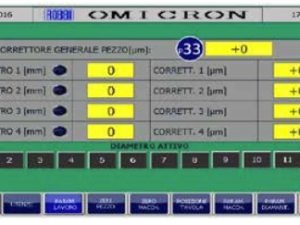

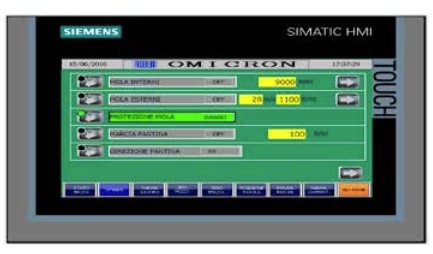

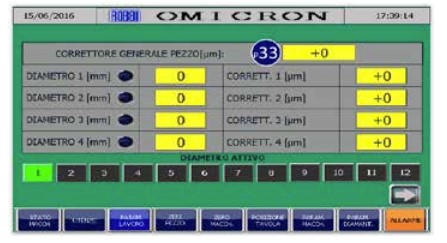

• Bảng điều khiển màn hình cảm ứng SIEMENS TP 700 cho phép  làm việc đơn giản và trực quan
• Mài tự động dừng tại nơi chỉ định trong chương trình
• Mài đá mài có bù trừ tự động
• Hệ thống đọc trực tiếp định mức công việc trong chu kỳ( tùy chọn )
• Tiến độ định mức được kiểm soát bởi một thiết bị đo trong quy trình
• Tay quay điện tử
• Bảng điều khiển ‘màn hình cảm ứng’ hiển thị:
• Tình trạng máy và thông báo lỗi
• Tất cả các thông số được thiết lập cho chu trình tự động đang được xử lý
• Bất kỳ hiệu chỉnh nào đối với các thông số đã đặt được thực hiện trong chu kỳ tự động đang được xử lý
