Giới thiệu về dòng máy mài trục khuỷu Grindix
“Hay còn được gọi là máy mài trục cam, Máy mài trục hãng Grindix Grinder là dòng máy mài hỗ trợ gia công tinh hoàn thiện bề mặt chi tiết trục cam/trục khuỷu. Các vấu cam nạp sau khi được đúc, tiện tinh và gia nhiệt, chi tiết sẽ được đưa đến nguyên công cuối cùng là mài hoàn thiện bề mặt.
Dòng máy mài trục khuỷu Grindix grinder sử dụng hệ thống thủy lực cấp động, đường kính mài tối đa của chi tiết là 350mm, tốc độ mài tối đa bàn máy sử dụng hệ thống thủy lực của chi tiết là 3000 mm/phút. Máy thiết kệ gọn gàng, phù hợp các không gian nhà xưởng.”

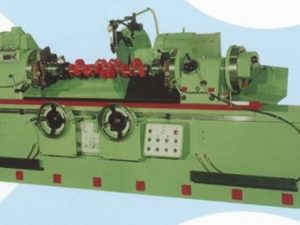

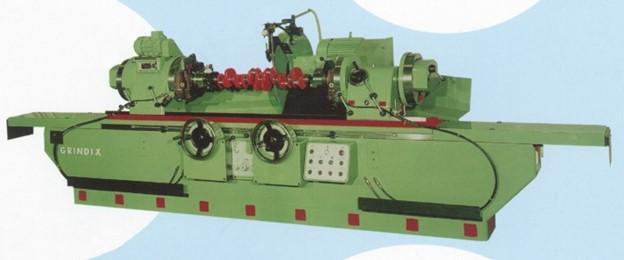

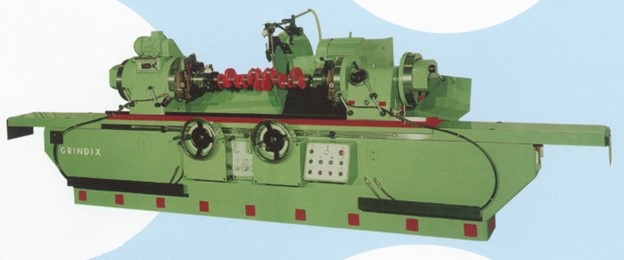

Hình ảnh máy mài trục khuỷu Grindix Grinder model 1600
Video quá trình máy mài trục cam trên máy Grindix Grinder model 1600
Các tính năng kỹ thuật
Máy mài trục cam Grindix model 1600 có các đặc tính sau:
- Đầu chứa dao kim cương mài đá cài đặt nhanh chóng cho phép công việc vận hành dễ dàng.
- Đầu chứa đá mài điều khiển bằng thủy lực với khả năng tiếp cận và quay trở lại nhanh chóng.
- Điều khiển thủy lực của các chốt chí để khóa mâm phẳng.
- Bàn máy di chuyển nhanh nhờ hệ thống điện.
- Ổ trục khí (Air bearing) giúp chuyển động thuận lợi cho ụ trước và ụ động
- Băng máy trọng lượng nặng cung cấp một chân đế vững chắc để đỡ tất cả các bộ phận và có độ cứng lớn, và chiều dài thanh trượt đủ để hỗ trợ bàn ở mọi vị trí.
Các thiết bị đi kèm
Máy mài trục khuỷu Grindix bao gồm các thiết bị sau
1. Các thiết bị tiêu chuẩn
- Mâm cặp ba chấu có đĩa
- Chống tâm
- Dụng cụ chỉnh sửa đá mài
- Bộ chỉ báo cài đặt
- Trục cân bằng
- Đá mài tiêu chuẩn
- Bảo vệ chống bắn tóe
- Dụng cụ chỉnh sủa dao có gắn kim cương
- Moay ơ đá mài
- Dụng cụ tháo lắp đá mài, dụng cụ và hộp dụng cụ, đối trọng

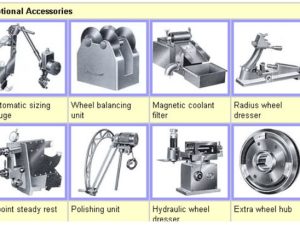

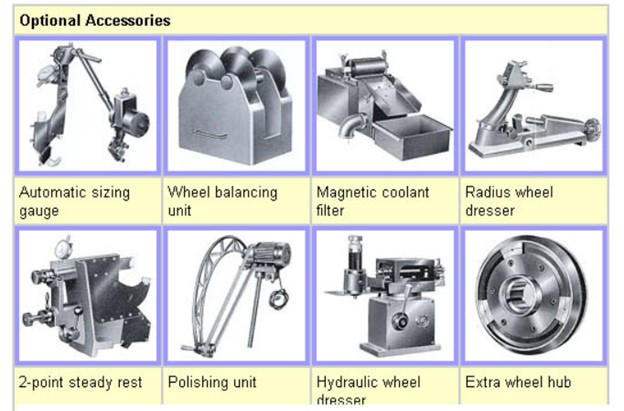

2. Các thiết bị tùy chọn
- Máy đo kích thước tự động
- Bộ phận cân bằng đá mài
- Bộ lọc làm mát từ tính
- Dụng cụ chỉnh sủa bán kính đá mài
- Luynet cố định 2 điểm
- Bộ phận đánh bóng
- Máy chỉnh sủa đá mài thủy lực
- Bổ sung các moayơ đá mài
- Bổ sung các đá mài có size khác nhau
Thông số kỹ thuật tiêu chuẩn
|
Hạng mục |
1600 |
2100 |
2500 |
3000 |
||
|
Khả năng làm việc |
Khoảng cách giữa 2 đầu định tâm |
mm(in.) |
1650(65) |
2170(85 1/2) |
2570(100 1/8) |
3070(120 7/8) |
|
Khoảng cách giữa 2 mâm cặp |
mm(in.) |
1600(63) |
2100( 82 5/8) |
2500(98 1/2) |
3000(118 1/8) |
|
|
Đường kính vật mài tối đa |
mm(in.) |
275(10 13/16) |
350(10 -13/16) |
|||
|
Biên độ lắc so với mặt bàn |
mm(in.) |
550(21) |
700(27 1/2) |
|||
|
Khoảng chạy |
mm(in.) |
200(7 7/8) |
280(11”) |
340(13 11/32) |
||
|
Khảng cách tiếp cận nhanh trên đầu mài |
mm(in.) |
150(5 7/8) |
165(6 1/2) |
180(7 15/16) |
||
|
Trọng lượng trục khuỷu lớn nhất |
kg |
350 |
500 |
800 |
800 |
|
|
Tốc độ hoạt động |
Tốc độ trục chính ụ trước |
rpm |
20-100 |
10-100 |
10-100 |
|
|
Tốc độ di chuyển thủ công cùa bàn |
mm |
4,5/lượt |
||||
|
Tốc độ di chuyển bàn bằng điện |
mm/min. |
2800 |
||||
|
Tốc độ di chuyển bàn bằng thủy lực |
mm/min. |
60-3000 |
||||
|
Thang chia lượng ăn dao của đầu mài |
mm(in.) |
0,0025(0,0001) |
||||
|
Đá mài |
Đường kính |
mm(in.) |
710(28) |
812(32) |
915(36) |
|
|
Chiều rộng(nhỏ nhất-lớn nhất) |
mm(in.) |
19-38(3/4-11/2) |
22-38(7/8-1 1/2) |
|||
|
Lỗ trong đá mài |
mm(in.) |
203(8) |
305(12) |
|||
|
Động cơ |
Đầu mài |
hp |
7-1/2 |
10 |
15 |
|
|
Ụ trước |
hp |
1 |
2 |
5 |
||
|
Tốc độ di chuyển bàn bằng điện |
hp |
1 |
||||
|
Hệ thống thủy lực |
hp |
2 |
3 |
|||
|
Hệ thống bôi trơn |
hp |
1/4 |
||||
|
Hệ thống làm mát |
hp |
1/8 |
1/4 |
|||
|
Kích thước vận chuyển |
Cân nặng máy( |
kg |
4800 |
6500 |
7300 |
9500 |
|
Cân nặng máy |
kg |
6000 |
7800 |
8800 |
10200 |
|
|
Kích thước đóng gói |
mm |
4600x1950x2000 |
6000x2160x2200 |
7000x2200x2250 |
8000x2510x2250 |

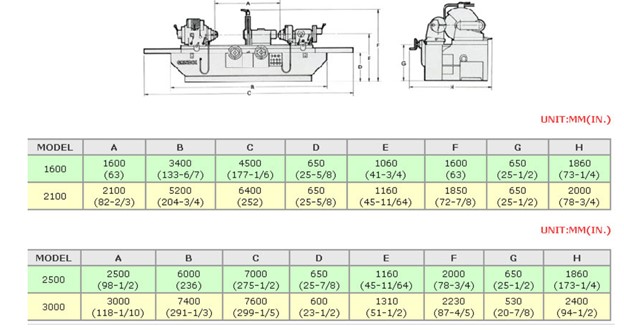

Hình ảnh kích thước máy:
