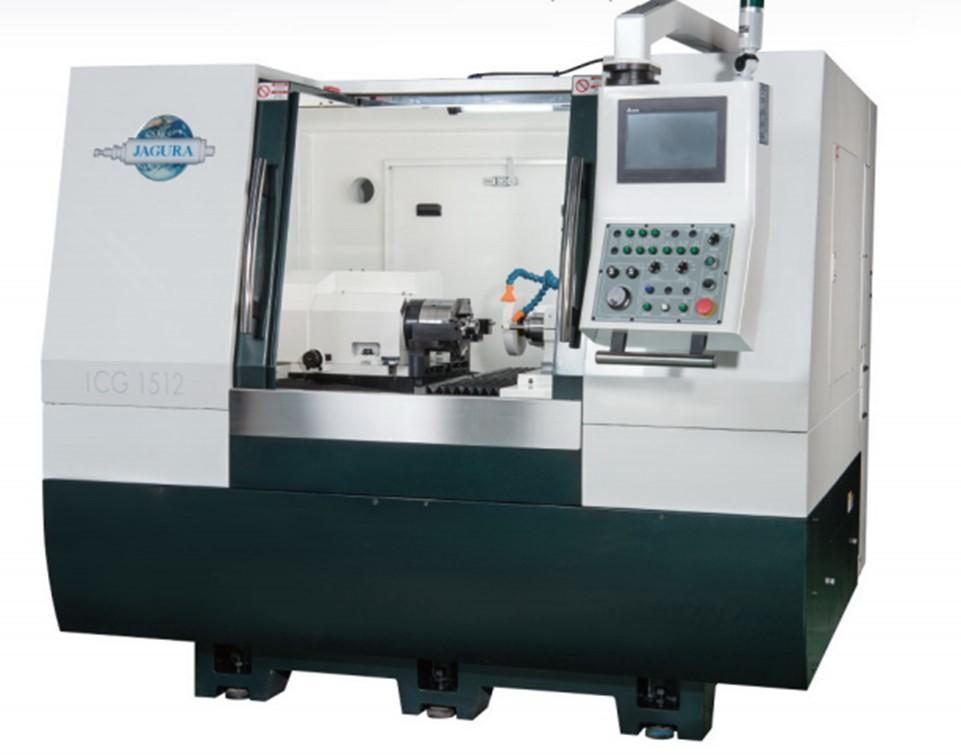

MÁY MÀI TRÒN JAGULAR DÒNG IN-LINE series

Máy mài/Máy mài tròn ngoài, máy mài tròn trong/Máy mài tròn JAGULAR IN-LINE series

Cập nhật 3/07/2021

Giới thiệu về dòng máy mài tròn JAGULAR

  Tính năng quan trọng nhất của dòng máy mài tròn ngoài, máy mài tròn trong JAGULAR CNC là có thể mài được tất cả các dòng chi tiết mà khách hàng cung cấp bản vẽ thiết kế.

Các ứng dụng của dòng máy này:

• Mài tròn trong
• Mài tròn ngoài
• Mài mặt cuối

JAGURA đề xuất các phương án kẹp chi tiết, bao gồm:

• Mâm cặp mềm thủy lực
• Kẹp đầu colllet
• Kẹp đầu lăn
• Mâm cặp 3 chấu
• Mâm cặp từ tính

Thông số kỹ thuật

Các chi tiết trên máy mài tròn

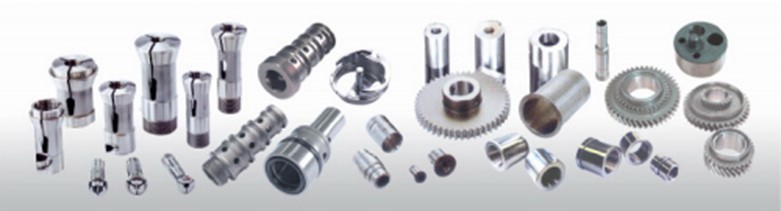

Hình ảnh chi tiết mài trên dòng máy CNC In-line

• Collet
• Bánh răng
• Ống lót, ổ trục
• Chi tiết ngành ô tô
• Công nghệ thủy lực và khí nén
• Khuôn mẫu

Hình ảnh dòng máy mài JAGULAR công ty thương mại

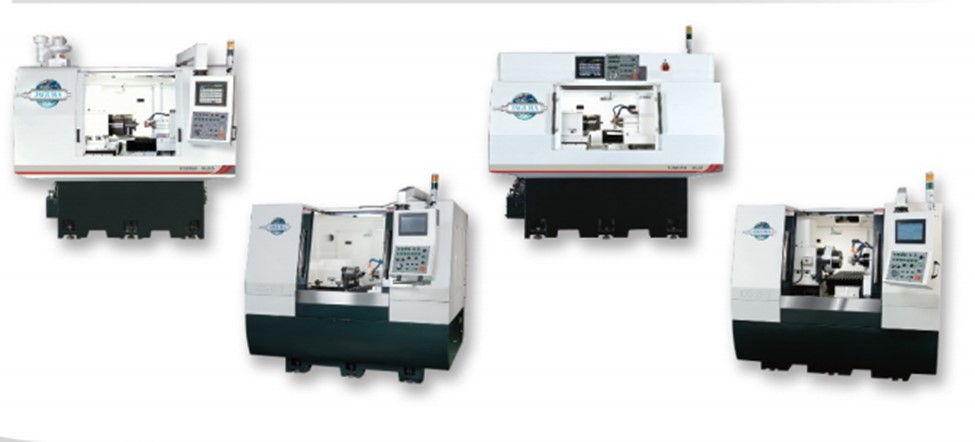

4 dòng sản phẩm ICG của hãng JAGURA

Các tính năng của máy mài tròn ngoài, máy mài tròn trong

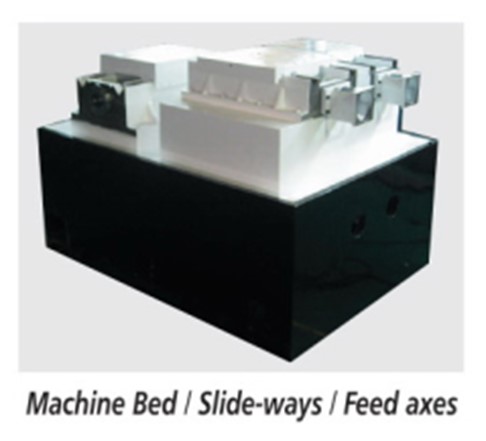

– BÀN MÁY

• Bàn máy mài tròn ngoài, máy máy mài tròn trong được cấu tạo từ gang thép cứng “MEEHANITE” và đã qua xử lý nhiệt, độ cứng vững và chuẩn hóa giúp máy hoạt động có độ ổn định và độ cứng vững tối đa

– RÃNH TRƯỢT

• Rãnh trượt cũng đã được xử lý nhiệt và độ chính xác giúp máy hoạt động trơn tru và chính xác

– TRỤC BƯỚC TIẾN

• Trục X và Z được trang bị vít me và động cơ servo. Một động cơ servo điều khiển trục vít me giúp điều khiển vị trí và bước tiến một cách chính xác nhất

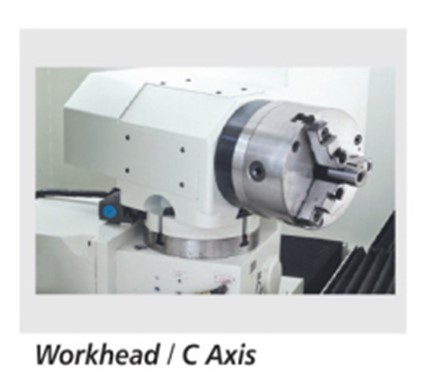

– ĐẦU KẸP VÀ TRỤC C

Trục chính của đầu kẹp chạy hoạt động với ổ bi có độ chính xác cao với các tính năng độ cứng, độ chính xác và chạy êm ái. Trục C quay có độ chính xác nhỏ nhất là 0.001 độ.

– CÁC KIỂU BẦU DAO VÀ ĐẦU KẸP DAO

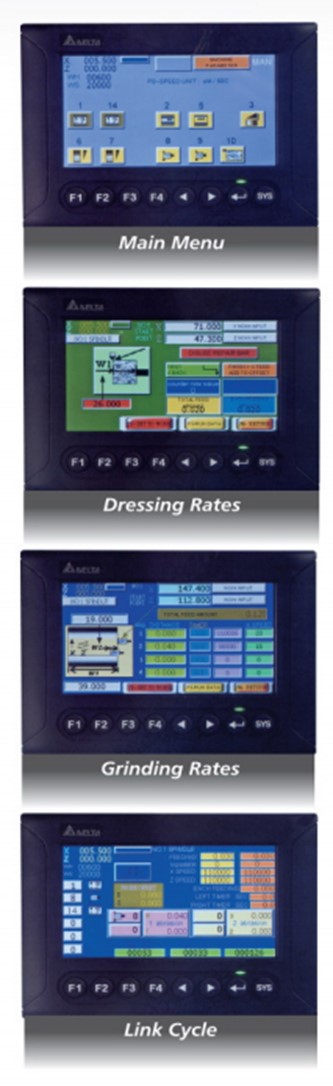

– MÀN HÌNH HIỂN THỊ VÀ ĐIỀU KHIỂN

Hệ thống điều khiển được cấu tạo bởi DELTA nhưng phần mềm độc quyền được phát triển bởi JAGURA   Có 4 màn hình hiển thị chính · Main Menu – Thư mục chính · Dressing Rates – Tỷ lệ lực kẹp · Grinding Rates – Tỷ lệ mài · Link cycle – Chu trình mài

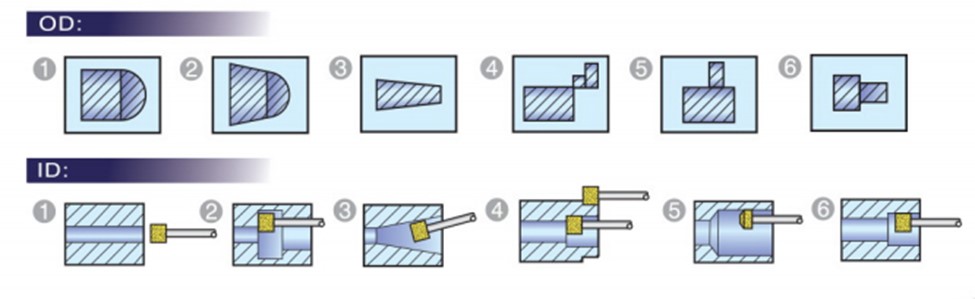

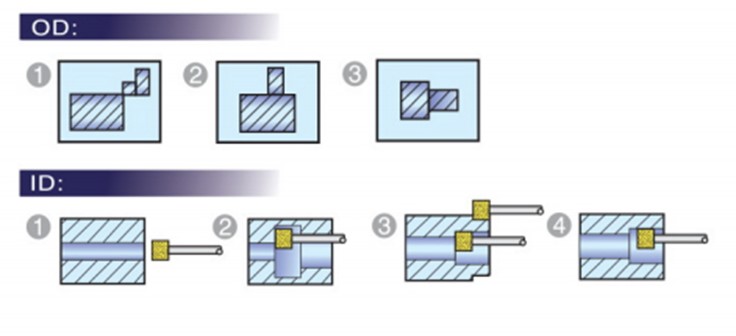

– BIÊN DẠNG CHI TIẾT MÀI

1. Dòng EASY CNC

2. Dòng CNC

Các dòng máy mài tròn ngoài, máy mài tròn trong kiểu In-line series

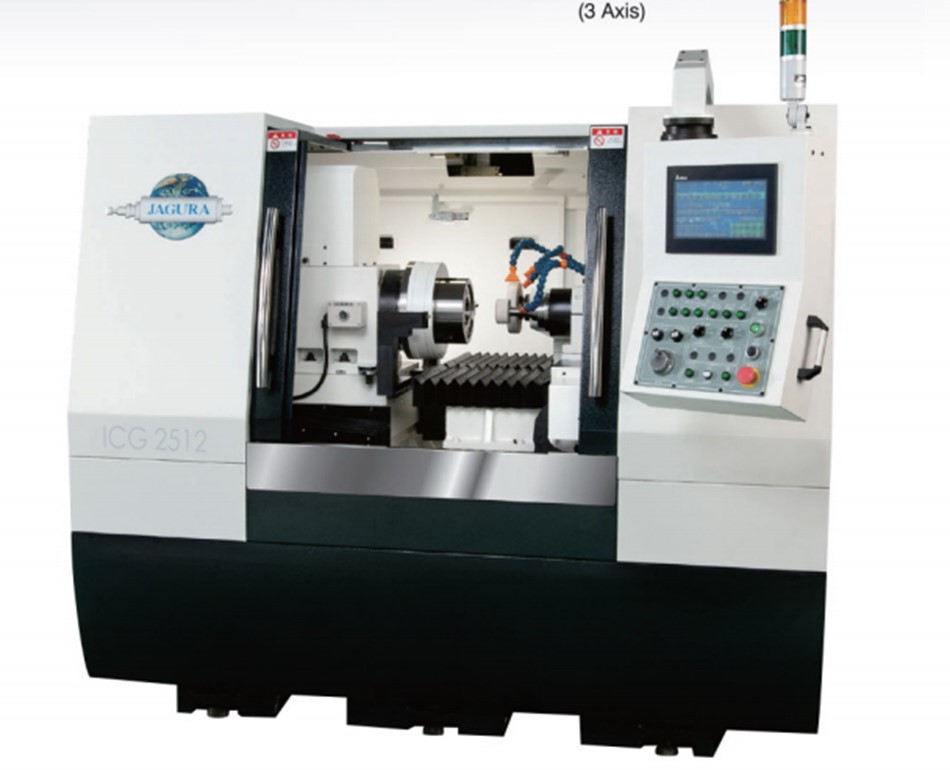

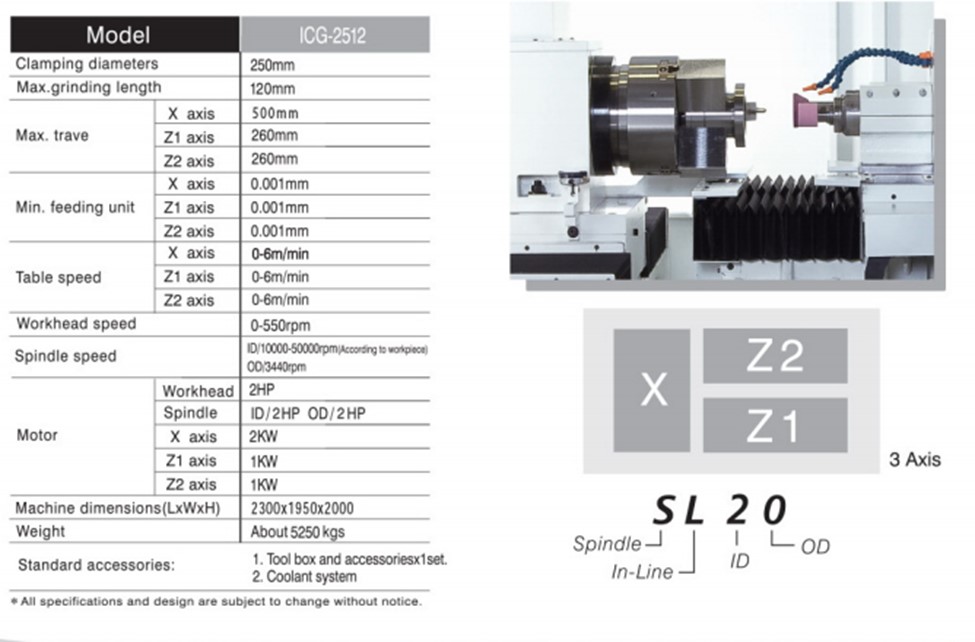

1. ICG2512-SL20 ( 3 trục)

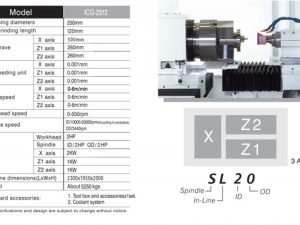

Thông số kỹ thuật:

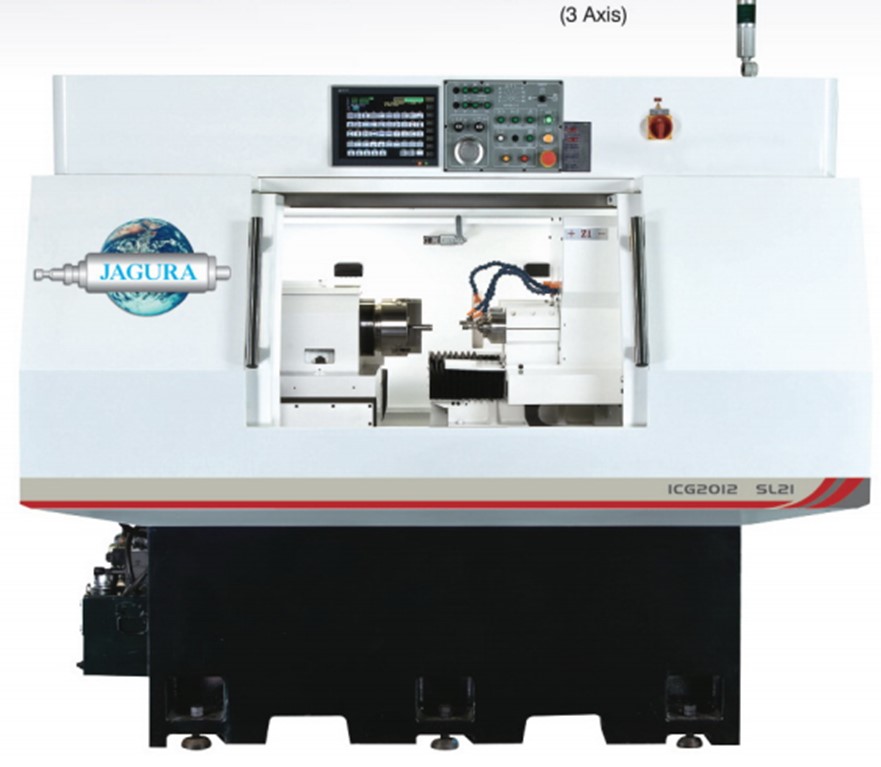

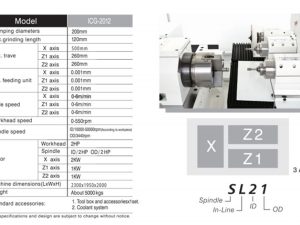

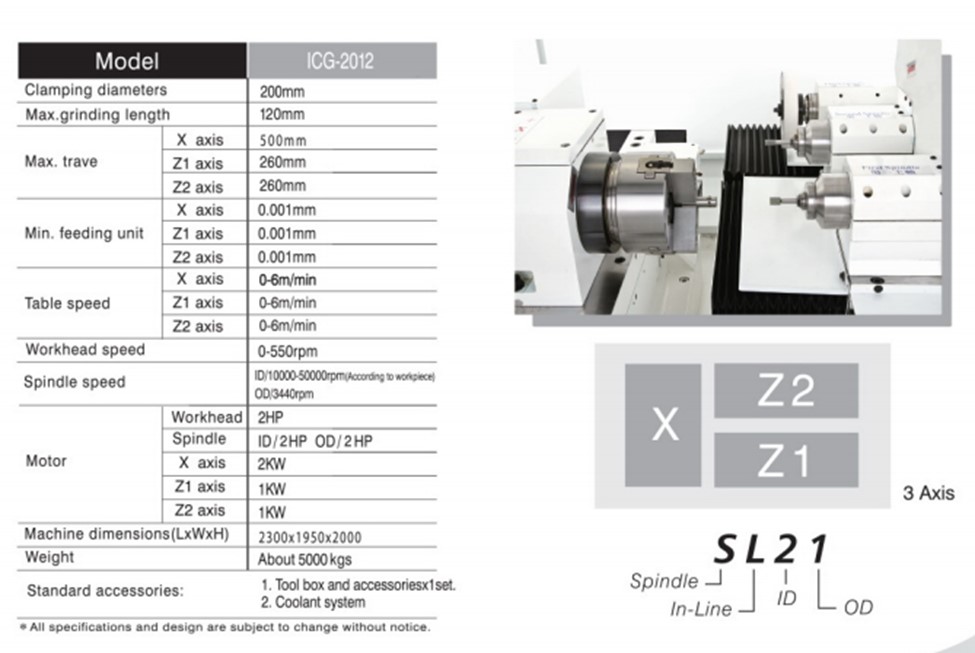

2. ICG2012 – SL21 (3 trục)

Thông số kỹ thuật:

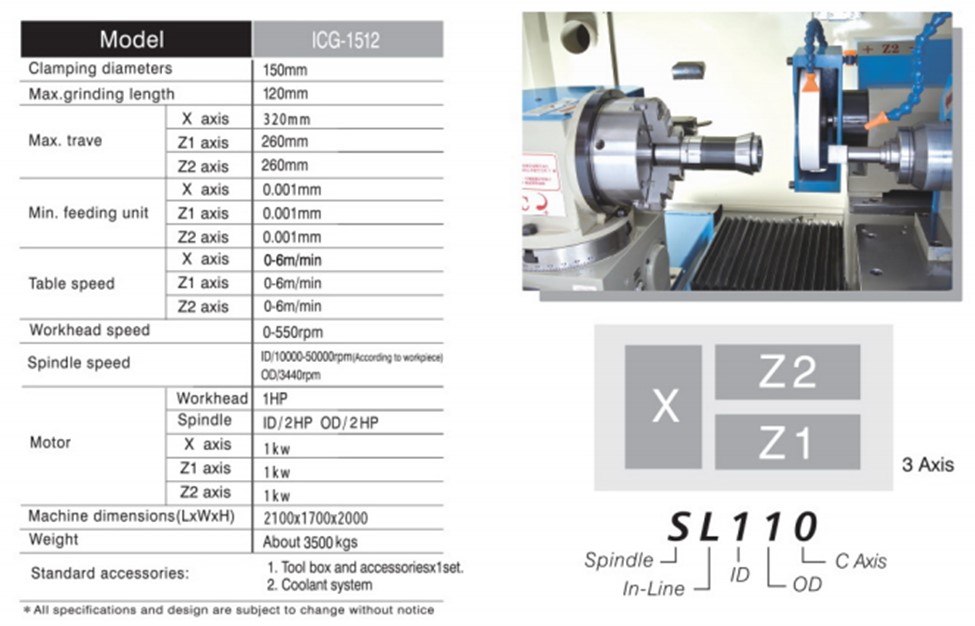

3. ICG1512 – SL110 (3 trục)

Thông số kỹ thuật:

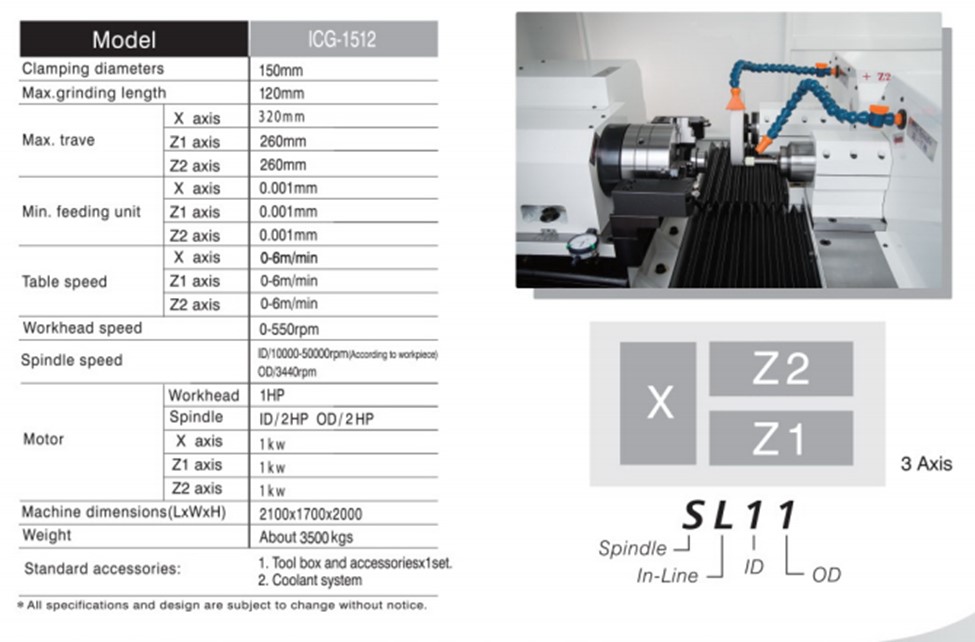

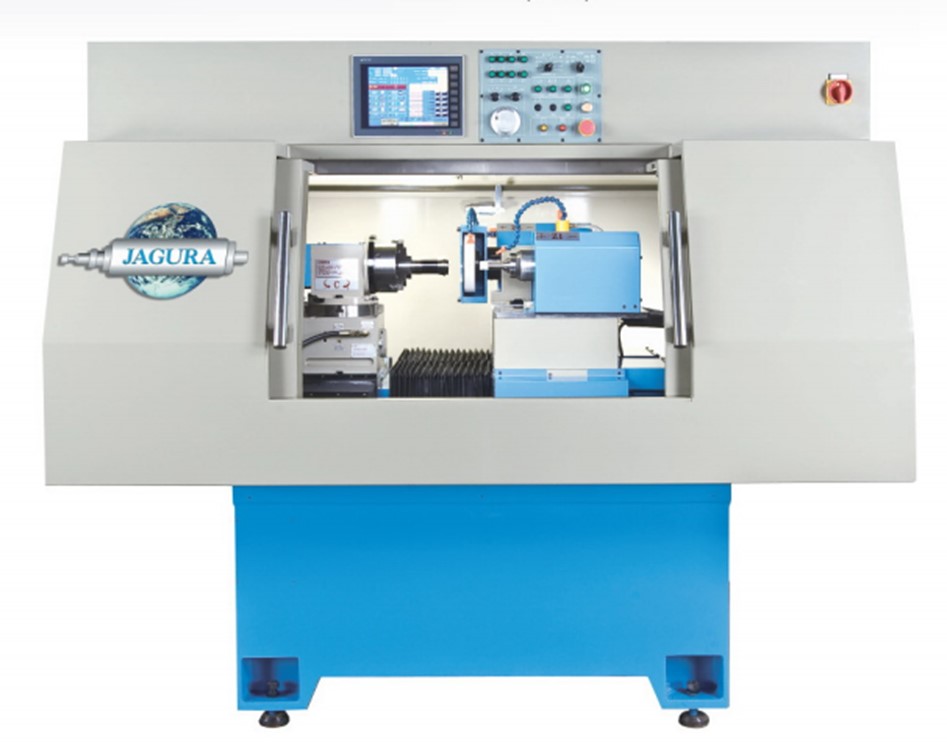

4. ICG1512 – S211 ( 3 trục)

Thông số kỹ thuật:

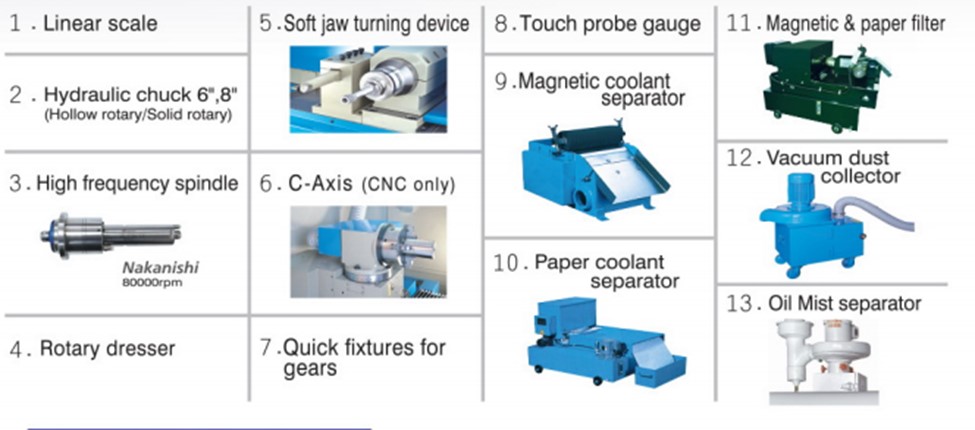

Danh sách các phụ kiện tùy chọn

Optional dòng In-line Series bao gồm:

1. Thước có chia độ
2. Chấu kẹp thủy lực 6’’, 8’’
3. Trục chính quay tốc độ cao
4. Trục sang quay
5. Thiết bị kẹp đầu dao
6. Trục C – quay
7. Đồ gá kẹp nhanh cho bánh răng
8. Đầu dò
9. Máy tách dung dịch làm mát có từ tính
10. Máy tách dung dịch làm mát
11. Bộ lọc từ tính và giấy
12. Máy hút bụi chân không
13. Máy hút sương dầu

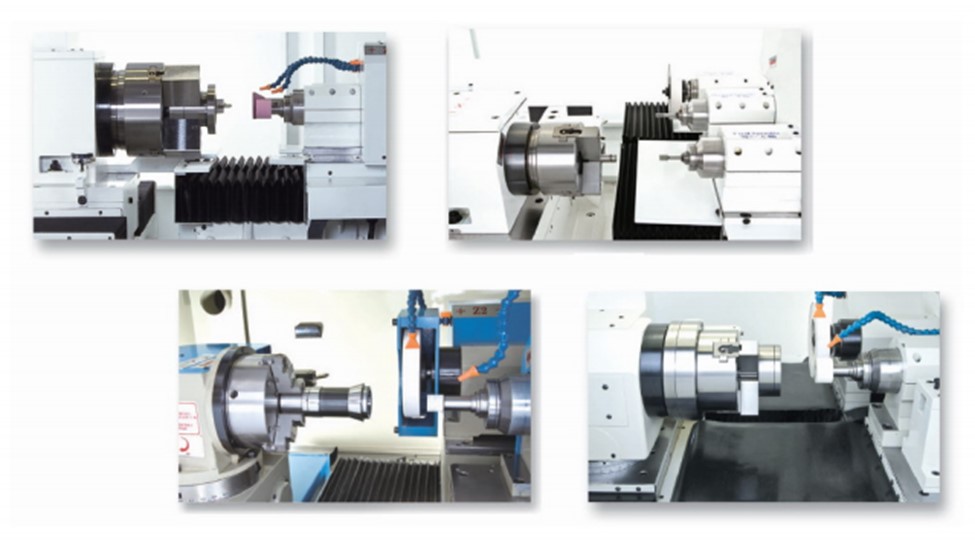

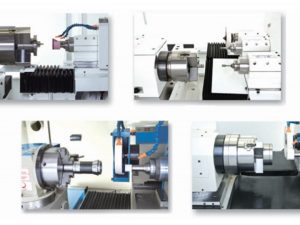

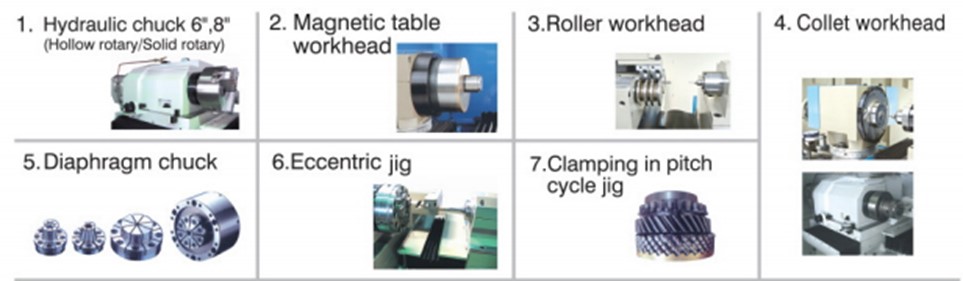

Các kiểu kẹp

1. Đầu kẹp thủy lực 6”, 8”
2. Đầu làm việc có bàn từ tính
3. Đầu làm việc trục lăn
4. Đầu làm việc kẹp collet
5. Mâm căm
6. Đồ gá
7. Đồ gá kẹp có chu kỳ bước

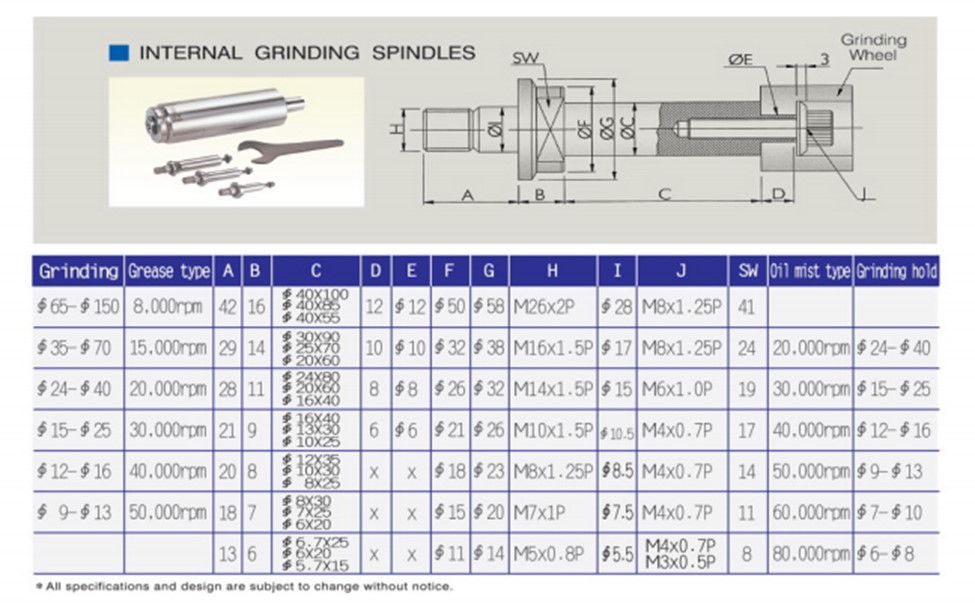

Đầu trục chính mài trong

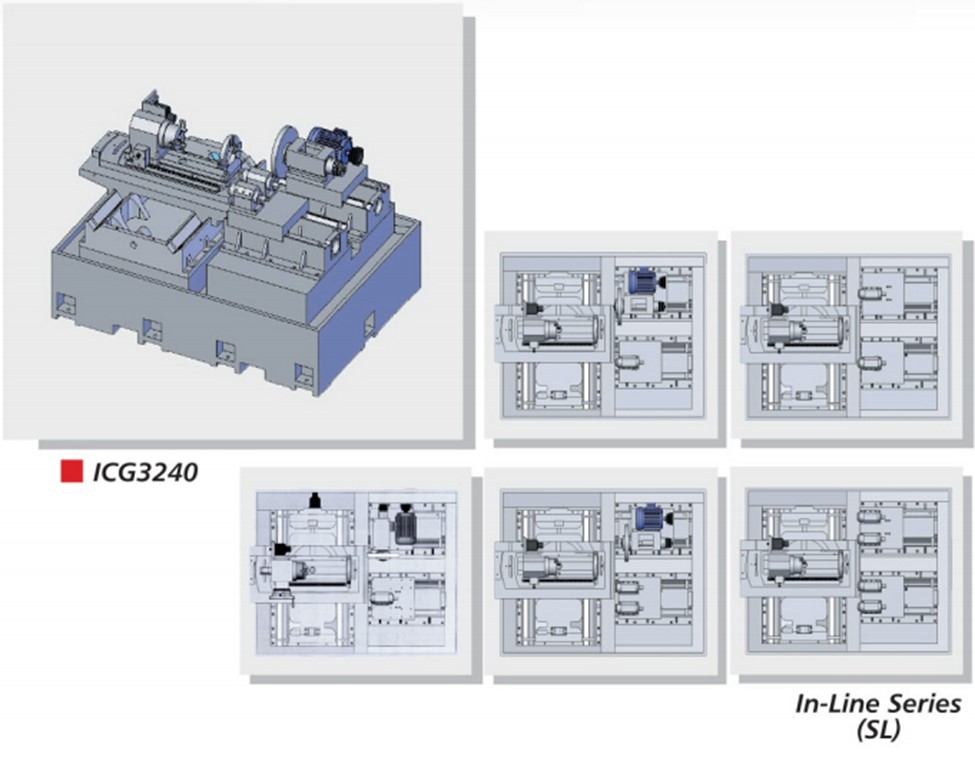

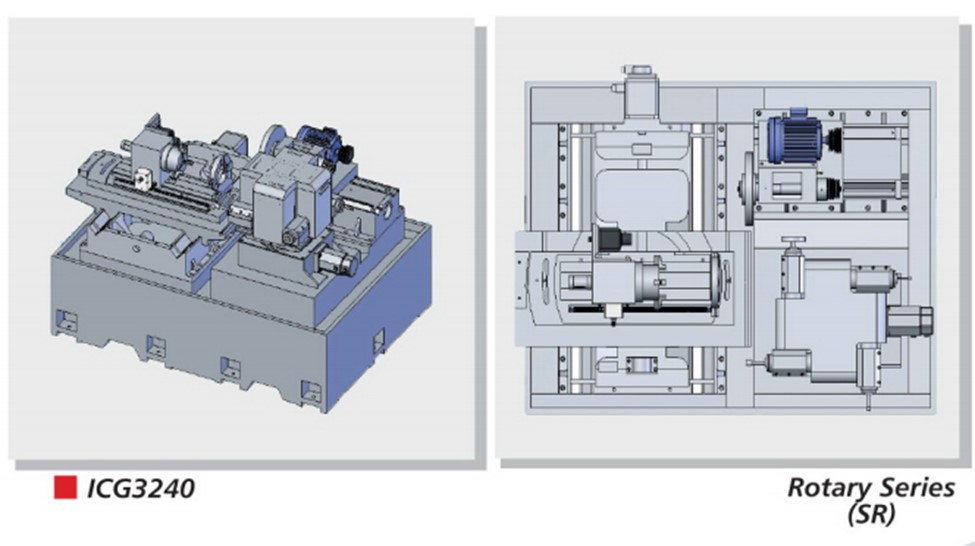

Cấu tạo của máy mài dòng In-line Series, Rotary series
