MÁY MÀI TRÒN NGOÀI THỦY TĨNH GRINTIMATE CTS-100

Mã sản phẩm:NH00401

NH00401
GRINTIMATE

Dòng máy mài tròn ngoài duy nhất ở châu Á mài hộp số ô tô

Sử dụng hệ thống kỹ thuật thủy tĩnh tiên tiến mài chi tiết

Đá mài có kích thước Ø455x (50 ~ 300) x254 mm

Mài 1 cấp bước tiến giúp công suất hiệu quả lên gấp nhiều lần

Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ trung tâm chăm sóc khách hàng 0983 251 170 hoặc Đăng ký bảo hành

SKU: NH00401 Danh mục: Máy mài, Máy mài tròn

Thông tin chi tiết
Đánh giá (0)

Trang chủ/Máy mài/Máy mài tròn ngoài, máy mài tròn trong

Cập nhật 19/07/2021

Giới thiệu về máy mài tròn ngoài thủy tĩnh

“Là dòng máy mài tròn ngoài sử dụng hệ thống thủy tĩnh duy nhất ở châu Á chuyên dùng để mài hộp số cho ô tô. Đá mài có kích thước lên tới Ø455x (50 ~ 300) x254. Mài một cấp tốc độ giúp cho khả năng mài có hiệu quả lên gấp 10 lần, cắt giảm đáng kể thời gian gia côn và chi phí lao động.”

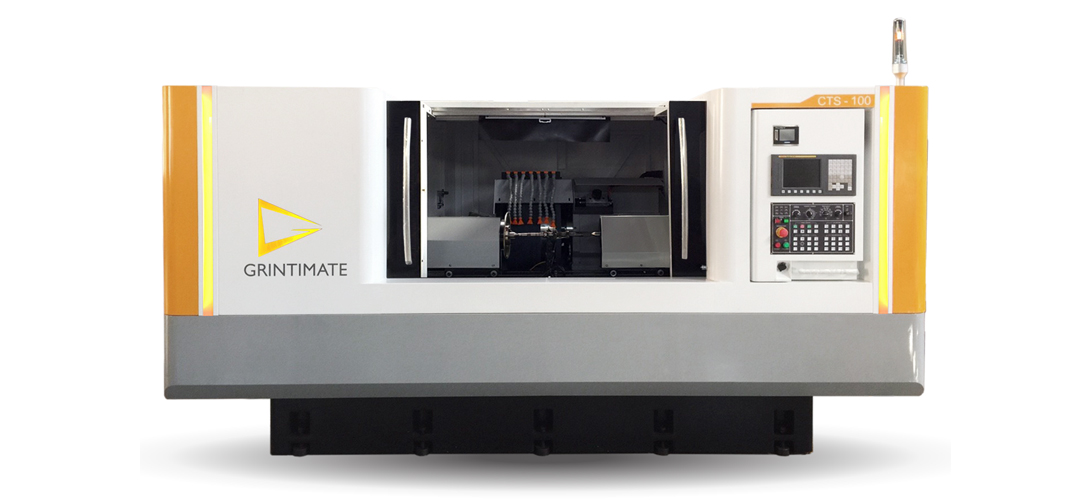

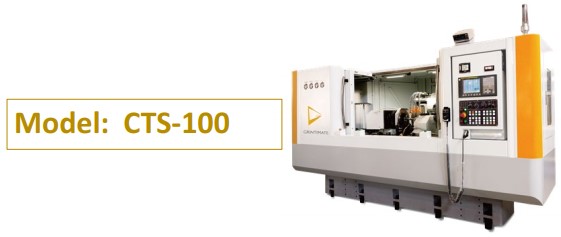

Hình ảnh máy mài Grintimate CTS-100

Các tính năng kỹ thuật

Độ tròn <2μm và độ trụ <2,5μm trên một phôi dài tới 300mm khi mài một cấp tốc độ
Trục chính thủy tĩnh có độ cứng cao là thiết bị tiêu chuẩn vì vậy không cần bạc lót dọc trục để đỡ trục chính
Truyền động đồng bộ hai mặt và hoạt động đồng bộ của đầu và ụ trục chính trên phôi là tùy chọn có thể được cấu hình để hoạt động
với cánh tay robot
Các phụ kiện tiêu chuẩn bao gồm động cơ servo FANUC và bộ điều khiển FANUC 4 trục
Các bề mặt tiếp xúc như ray dẫn hướng, đầu bánh đá mài và bệ đỡ ổ trục vít me đều được mài nhẵn để độ chính xác lắp ráp và phân bổ tải trọng tối đa
Sử dụng vitme có độ chính xác cao của THK để tránh ăn mòn ngược lại
Sản xuất trực tiếp tại Đài Loan, các sản phẩm đúc đều đã được giảm áp

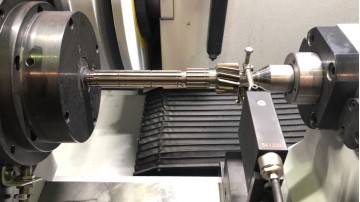

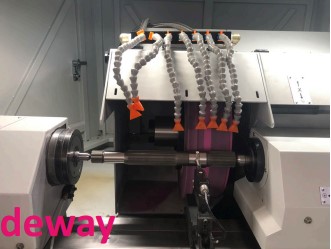

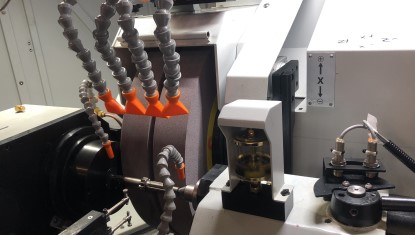

Hình ảnh sản phẩm mài trên máy Grintimate CTS-100

Các thông số kỹ thuật

Video giới thiệu về cấu hình máy

Models	Đơn vị	CTS-100
Bộ điều khiển		Fanuc 0i-TF / Mitsubishi M80
Khả năng gia công
Khoảng cách giữa các đầu tâm máy	mm	650
Chiều dài bàn máy	mm	400
Tải trọng tối đa giữa các đầu tâm máy	Kilôgam	35
Đường kính đá mài tối đa	mm	380
Đá mài
Đường kính bánh đá mài (Đường kính x Chiều rộng x Đường kính)	mm	Ø455x (0-300) xØ254
Tốc độ bánh đá mài	vòng / phút	0 ~ 2000
Tốc độ tối đa ngoại vi đá mài	m / giây	48
Đầu trục chính
Độ côn tâm trục chính	–	MT: 4
Tốc độ trục chính	vòng / phút	20 ~ 600
Ụ động
Độ côn tâm trục	–	MT: 4
Chiều dài bàn trượt	mm	25
Bàn làm việc
Hành trình di chuyển tối thiểu	mm	0,001
Động cơ
Động cơ trục chính bánh đá mài	kW	11
Động cơ đầu	kW	1.4 (Fanuc) / 2.2 (Mitsubishi)
Động cơ servo bước tiến đầu đá mài (trục X)	kW	1.4 (Fanuc) / 2.2 (Mitsubishi)
Động cơ servo bước tiến đầu đá mài (trục Z)	kW	1.4 (Fanuc) / 2.2 (Mitsubishi)
Bơm thủy lực	kW	1,5
Bơm bôi trơn trục chính	kW	0,75
Bơm nước làm mát	W	650
Sức chứa
Bể trục chính chịu lực thủy tĩnh	lít	60
Bể thủy lực	lít	60
Thùng chứa nước làm mát	lít	260
Không gian sàn máy / Trọng lượng máy
NW (Xấp xỉ)	Kilôgam	5100
Chiều dài	mm	4720
Chiều rộng	mm	3245
Chiều cao	mm	2250

Giới thiệu về công nghệ kỹ thuật thủy tĩnh

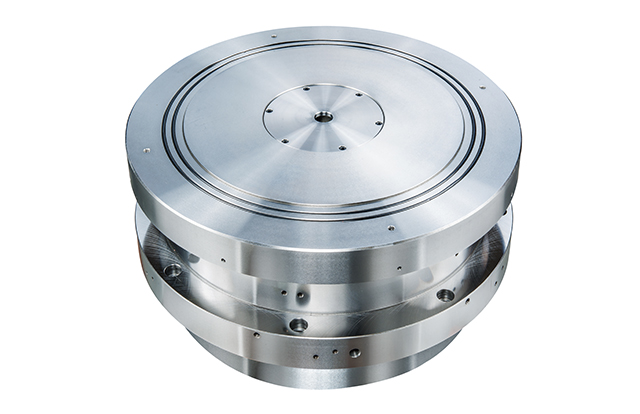

Bàn làm việc quay thủy tĩnh

Bàn Φ600 chịu tải> 10000KG.

Độ cứng tĩnh ít nhất> 400kgf / μm, lý tưởng cho việc mài nặng.

Các cơ chế chuyển động hướng tâm và trục thủy tĩnh độc lập nhưng hoàn toàn cho phép bàn làm việc quay thủy tĩnh duy trì ổn định và rung động ít, ngay cả khi chịu tác động của lực ly tâm và lệch tâm cao.

Thiết kế không tiếp xúc của bàn làm việc cho phép người vận hành bàn làm việc dễ dàng với phôi 10.000 kg.

Độ chính xác <1μm và duy trì khả năng chịu tải 10000KG.

Phạm vi điều chỉnh tốc độ quay ： 0-1000 RPM

Trục thủy tĩnh

Duy trì độ tròn 0,5μm trong 5 nămvà 0,9μm sau 10 năm; và độ trụ 1μm / 300mm.

Ma sát thấp, không mài mòn và giảm rung động tuyệt vời.

Một hệ thống bôi trơn thủy tĩnh, làm mát và bộ điều khiển lưu lượng cao giúp ổn định áp suất, nâng cao độ chính xác của bước tiến và định vị, do đó cải thiện chất lượng sản phẩm.

Trục chính thủy tĩnh được cấp bằng sáng chế độc quyền giảm thiểu sự biến dạng của vật liệu.

Độ cứng cao của trục chính thủy tĩnh theo cả hướng tâm và dọc trục cho phép các trục chính tạo ra nhiều bước mài tinh － từ cắt nhanh nặng> 0,5mm đến hoàn thiện như gương － với độ nhám bề mặt tối ưu là Ra. <0,02µm.

Do độ cứng của trục chính thủy tĩnh cao, đá mài được định mức lên đến Ø455x350x228.6. Mài một cấp bước tiến tăng khả năng mài và hiệu quả gia công lên gấp mười lần, cắt giảm đáng kể thời gian gia công và chi phí lao động.

Hệ thống trục chính thủy tĩnh giảm chấn cao hấp thụ hoàn toàn động năng mà quá trình mài có thể tạo ra.

Cơ cấu dẫn hướng thủy tĩnh

Ma sát thấp và mài mòn thấp

Tiêu thụ công suất thấp

Độ cứng cao và độ chính xác cao

Công suất lớn và giảm chấn cao

Không có hiện tượng trượt dính

Khả năng tính trung bình lỗi hình học

Các sản phẩm gia công trên dòng CNC

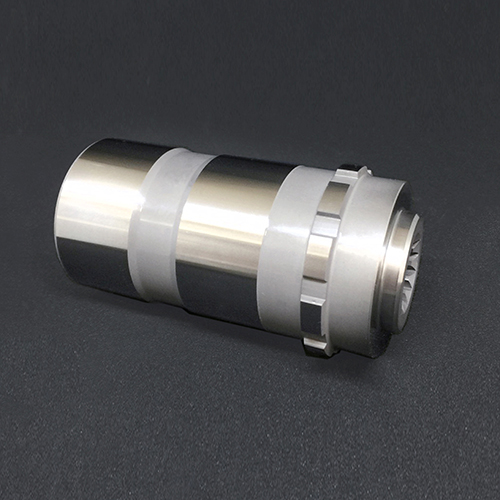

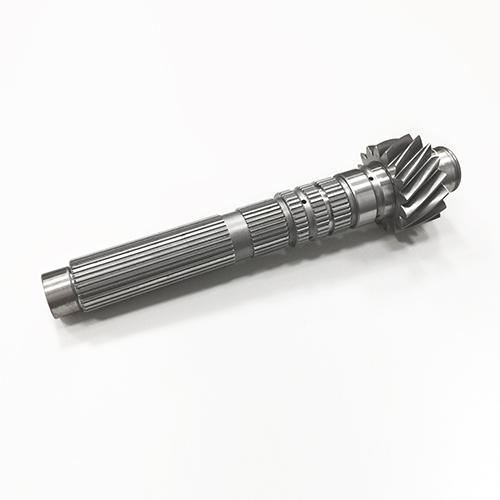

ASTM-material

ASTM

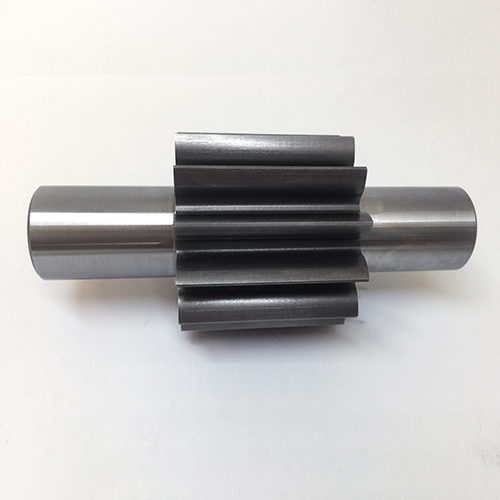

SCM-415-material

SCM-415

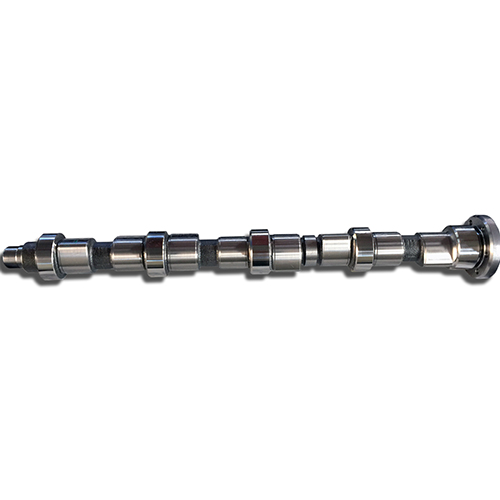

Spheroidal-Graphite-Cast-Iron-material

Spheroidal Graphite Cast Iron

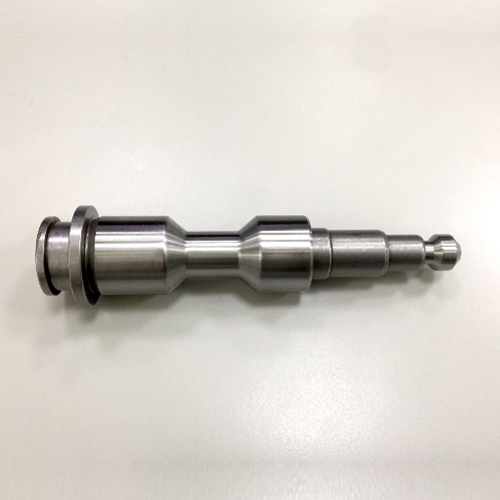

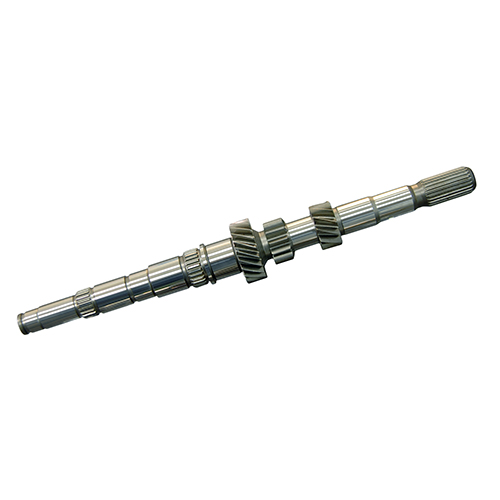

20CrMnTiH-material

20CrMnTiH

20CrMnTiH-material

20CrMnTiH

20CrMnTiH-material

20CrMnTiH

Các hình ảnh cấu trúc máy

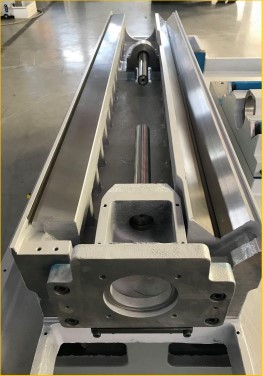

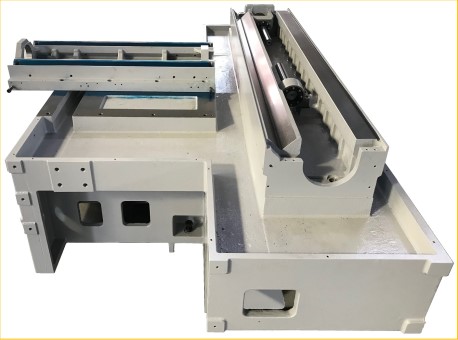

1. Rãnh dẫn hướng chữ V

Đường dẫn trục Z được thiết kế với một rãnh chữ V và một băng phẳng để đảm bảo sự ổn định trong quá trình mài. Thiết kế không gian tối ưu hỗ trợ cho bàn làm việc độ chính xác cao và tính lặp lại của bàn làm việc một cách đều đặn

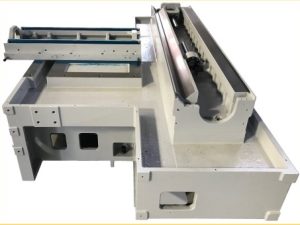

2. Bàn máy và vít me đai ốc bi

Đường dẫn trục X với 2 rãnh trượt chữ V (CDC / CAC-030 / CDC-055) thiết kế và hoạt động tối đa cân bằng với độ chính xác chuyển động ổn định dễ dàng đạt đến mức micromet trong quá trình mài

Ban-lam-viec-truc-X

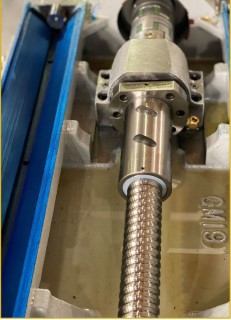

Vít me đai ốc bi THK/NSK độ chính xác cao, đảm bảo không bị rung động. Trục vít me trục X: cấp C1, trục vít me trục Z : cấp C3

Truc-vit-me-dai-oc-bi

3. Các cơ cấu thủy tĩnh

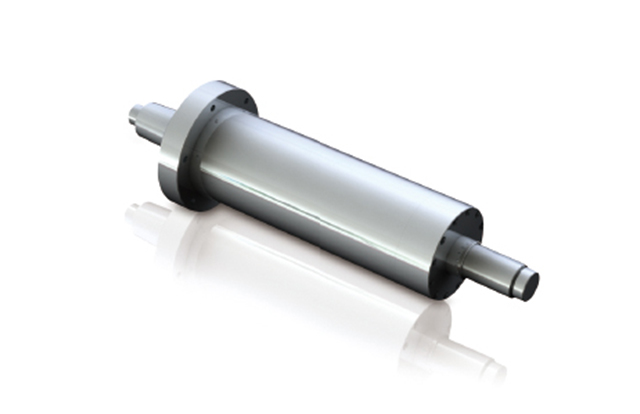

Độ cứng và khả năng chống rung cao trên trục chính thủy tĩnh, so với trục quay ổ bi/ ổ trục động thông thường trong quá trình cắt nặng. Hiệu quả gia công gấp 10 lần và tiết kiếm nhiều chi phí

Truc-chinh-thuy-tinh

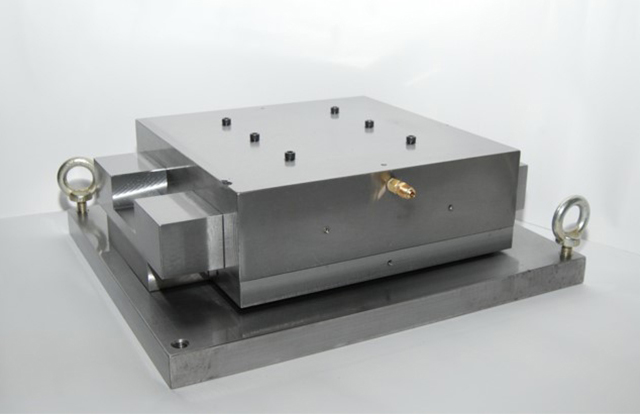

Cơ cấu dẫn hướng (tùy chọn) có độ cứng đạt đến 2µm/300 kg, khả năng chịu tải cao làm giảm thiệt hại cho vít me đai ốc bi và kéo dài tuổi thọ của chúng

Co-cau-dan-huong-thuy-tinh

4. Ụ động

Điều chỉnh áp suất trên tâm cố định bằng lò xo, điều chỉnh hành trình ụ động +/- 1mm (cho dòng CDC-030/055) và điều khiển bằng hệ thống thủy lực.

Ụ-động-1

Tiêu chuẩn với đầu bút kim cương, có sẵn cho cả ụ động và đầu trục chính

Ụ-động-2

5. Bộ điều khiển CNC

Sử dụng hệ điều khiển CNC Mitsubishi M80 loại tiêu chuẩn, hệ điều hành Fanuc 0iTF 3 loại, phần mềm phát triển thân thiện cho người dùng. Lập trình dễ dàng, cài đặt và vận hành chính xác.

Bang-dieu-khien-may-mai
