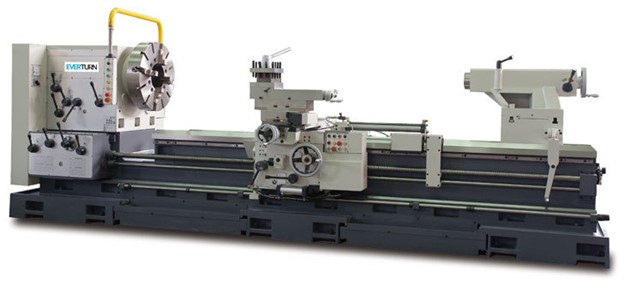

Kiểu máy mm (in)

EV-38

EV-42

EV-46

EV-47

EV-55

EV-63

EV-H80

Chiều cao mũi tâm

480 (19 ”)

530 (21 ”)

585 (23 ”)

600 (24 ”)

700 (28 ”)

800 (32 ”)

1000 (39 ”)

Đường kính tiện qua băng máy

960 (38 ”)

1060 (42 ”)

1170 (46 ”)

1200 (47 ”)

1400 (55 ”)

1600 (63 ”)

2000 (78 ”)

Đường kính tiện qua bàn xe dao

650 (25 ”)

750 (29 ”)

860 (33 ”)

830 (33 ”)

1030 (40 ”)

1230 (48 ”)

1630 (64 ”)

Đường kính tiện qua hầu

1510 (59 ”)

1610 (63 ”)

1720 (67 ”)

1750 (68 ”)

1950 (76 ”)

2150 (84 ”)

2550 (100 ”)

Chiều rộng của hầu

570 (22 ”)
(Không có khoảng cách nếu Khoảng cách giữa các tâm dài hơn 5m)

600 (23 ”)
(Không có khoảng cách nếu Khoảng cách giữa các tâm dài hơn 5m)

Chiều rộng của băng máy

560 (22 ”)

800 (32 ”)

Khoảng cách giữa các tâm

2000 ~ 9000 mm (80 ~ 360 ”)

2000 ~ 14000 (80 ~ 560 ”) Trong một khối

Lỗ trục chính

Ø156 (6 ”), Ø230 (9”), Ø260 (10 ”), Ø310 (12”), Ø360 (14 ”)

Ø230 (9 ”), Ø260 (10”), Ø310 (12 ”),
Ø360 (14”), Ø535 (21 ”)

Kiểu trục chính

A2-11, A2-15, A2-15, A2-20, A2-20

A2-15, A2-15, A2-20, A2-20, A2-28

Tốc độ trục chính (12 bước)

9-600, 6-400, 6-400, 5-300, 5-300

6-400, 6-400, 5-300, 5-300, 3-230

Đường kính nòng ụ động

Ø140 (5-1 / 2 ”)

Ø200 (8 ”) (Std.) Hoặc Ø290 (11”) nòng ụ động quay (Opt.)

Độ côn chống tâm

MT # 6

MT # 7

Hành trình nòng ụ động

300 (12 ”)

300 (12 ”)

Lượng ăn dao ngang

0,065-0,96 (48 kinds)

0,065-0,96 (48 kinds)

Hành trình ngang

540 (21 ”)

780 (30 ”)

Hành trình con trượt trên

300 (12 ”)

350 (13 ”)

Kích thước công cụ

40 x 40 (1-1 / 2 ”x 1-1 / 2”)

40 x 40 (1-1 / 2 ”x 1-1 / 2”)

Lượng ăn dao dọc

0,13-1,92 (48 kinds)

0,13-1,92 (48 kinds)

Đường kính trục vít

Ø50 (2 ”)

Ø50 (2 ”)

Bước ren trục vít

2TPI (inch) hoặc 12mm (hệ mét)

2TPI (inch) hoặc 12mm (hệ mét)

Tiện ren hệ mét

2-30 mm / sân (48 kinds)

2-30 mm / sân (48 l kinds)

Tiện ren hệ inch

1-15 TPI (48  kinds)

1-15 TPI (48 kinds)

Tiện ren mô-đun

1-15 M (32 kinds

1-15 M (32 l kinds)

Tiện ren DP

2-30P (48 kinds)

2-30P (48 kinds)

Động cơ trục chính

25 HP (Std.) Hoặc 30HP (Opt.)

30 HP (Std.), 40HP (Opt.) Hoặc 50HP (Opt.)

Động cơ chạy nhanh

1/2 HP

1 HP

Bơm nước làm mát

1/4 HP

1/4 HP

Bơm dầu

12W

12W

Trọng lượng máy xấp xỉ

DBC 60 “

80 “

120 “

160 “

200 “

240 “

280 “

320 “

360 “

EV-42 w / 14 “có khối ống đứng chống tâm
Kgs (lbs)

8555 /
(18821)

9080 /
(19976)

9630 /
(21886)

10180 /
(22396)

10980 / (24156)

11780 / (25916)

12680 / (27896)

13580 /
(29876)

14480 / (31856)

Với khối đứng

9555 /
(21021)

10130 / (22286)

11230 /
(24706)

11880 / (26136)

13230 /
(29106)

14130 / (31086)

15580 / (34276)

16580 / (36476)

18030 / (39666)

Trọng lượng máy xấp xỉ

DBC 80 ”

120 ”

160 ”

200 ”

240 ”

280 ”

320 ”

360 ”

EV-47 w / 14 ” lỗ
Kgs (lbs)

14100 /
(31020)

15800 /
(34760)

17950 /
(39490)

20350 /
(44770)

22550 /
(49610)

24900 /
(54780)

27250 /
(59950)

29950 / (65890)

1. Nòng ụ động quay
2. Động cơ di chuyển ụ động

Bàn xe dao tịnh tiến 6 chiều (tùy chọn)

Thiết bị tiện ren tự động (tùy chọn)

Thiết bị doa (tùy chọn)

Mâp cặp đôi (tùy chọn)

Luy nét động (tùy chọn)

Thiết bị tiện chép hình thủy lực (tùy chọn)

Ổ dao 4 chiều khóa chốt (tùy chọn)

Tấm che mâm cặp phía sau (tùy chọn)

Giá đỡ ống phía sau (tùy chọn)

Tấm chắn chống bắn tóe phía sau (tùy chọn)

Luynet tĩnh (tùy chọn)

Đồ gá tiện côn (tùy chọn)

Trục dẫn hướng thứ 3 tăng lực cắt
