GIỚI THIỆU MÁY KHOAN LỖ SÂU KIỂU GIƯỜNG MODEL ST1200

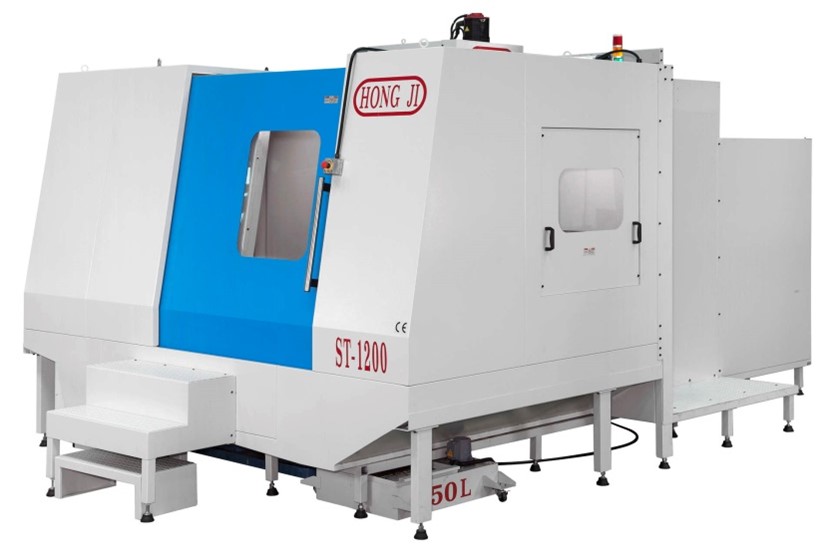

Máy khoan lỗ sâu kiểu giường ST1200
ĐẶC TRƯNG CỦA MÁY KHOAN LỖ SÂU KIỂU GIƯỜNG
– Loại máy có bốn trục này được thiết kế để khoan khuôn có kích thước trung bình và phôi không đều.
– Với hệ thống loại bỏ phoi tốt và vòng tuần hoàn dầu, phoi không cản trở và dầu làm mát được cung cấp đủ khi khoan.
– Bàn làm việc với trục X và trục W. Bàn làm việc có thể di chuyển ngang, vì vậy nó phù hợp để khoan các phôi không đều.
– Thiết kế thay đổi dụng cụ đặc biệt nhanh chóng để tăng hiệu quả công việc lên nhiều lần.
THÔNG SỐ KỸ THUẬT
|
Thông số kỹ thuật |
ST-1200 |
|
|
Bộ điều khiển |
CNC |
Fanuc / Mitsubishi / Siemens / Khác |
|
Khả năng khoan |
Số trục chính |
1 |
|
Đường kính khoan |
Ø3 – Ø25mm (Ø5 – Ø40mm) |
|
|
Chiều sâu khoan (Z) |
1200mm |
|
|
Hành trình |
Hành trình ngang của bàn (X) |
1000mm |
|
Hành trình đứng của trục chính (Y) |
800mm |
|
|
Hành trình di chuyển cột (W) (tùy chọn) |
400mm |
|
|
Tốc độ |
Tiến dao khoan |
10-250mm/phút |
|
Trục chính vòng/phút |
0~6000 |
|
|
Bơm áp suất cao |
Áp suất |
0~100kg/cm² |
|
Dòng chảy ra |
30~100L/phút |
|
|
Bình dầu |
1500L |
|
|
Bàn làm việc |
Kích thước bàn |
1000 x 1200mm |
|
Trọng tải tối đa |
5000 kg |
|
|
Khác |
Chức năng tùy chọn |
Phay và Taro |
|
Trọng lượng máy (kg) |
12000 kg |
|
|
Kích thước máy (bao gồm phụ kiện) |
5800 x 4200 x3000mm |
PHỤ KIỆN TIÊU CHUẨN
– Bộ lọc giấy
– Máy tách từ
– Hệ thống tách dầu và phoi
– Bơm dầu cao áp
– Hệ thống bôi trơn tự động
– Màn hình tải động cơ trục chính
– Bình dầu ngoài/ Đồng hồ đo mức dầu
– Biến áp
– Vít và khối cân bằng
– Hộp dụng cụ/đèn làm việc/đèn báo động
– Hướng dẫn vận hành cơ/điện
PHỤ KIỆN TÙY CHỌN
– Bộ làm mát dầu
– Dầu cắt
– Mũi khoan sâu
– Ống lót dẫn hướng
– Tấm chèn
– Ổn áp tự động
– Tấm chắn toàn bộ
– Điều hòa không khí
– Bộ thu sương dầu
– Vỏ bộ lọc túi
MỘT SỐ HÌNH ẢNH KHÁC
