MÁY KHOAN CẦN hãng Frejoth dòng FRD series

Trang chủ/Máy khoan/Máy khoan cần

Cập nhật 15/9/2021

Giới thiệu về dòng máy khoan cần, máy khoan đứng

” Máy khoan cần hay còn gọi là dòng máy khoan đứng. Cấu tạo của máy: đầu khoan có thể di chuyển tịnh tiến theo phương ngang của cánh tay đòn, đồng thời cánh tay đòn có thể di chuyển lên xuống qua trục tải trọng đỡ máy.

  Máy khoan cần dùng để khoan lỗ, tạo hình, vát mép trên những chi tiết có kích thước đường kính khác nhau và có khoảng cách từ tâm lỗ đến bàn máy lớn.

  Máy khoan cần có nhiều loại: máy khoan cần điều khiển cơ, máy khoan cần điều khiển thủy lực, máy khoan cần tự động CNC… với các thương hiệu đã chiếm lĩnh tại thị trường Việt Nam là:

• máy khoan cần Morgan
• máy khoan cần Tone Fan
• máy khoan cần Full Mark…”

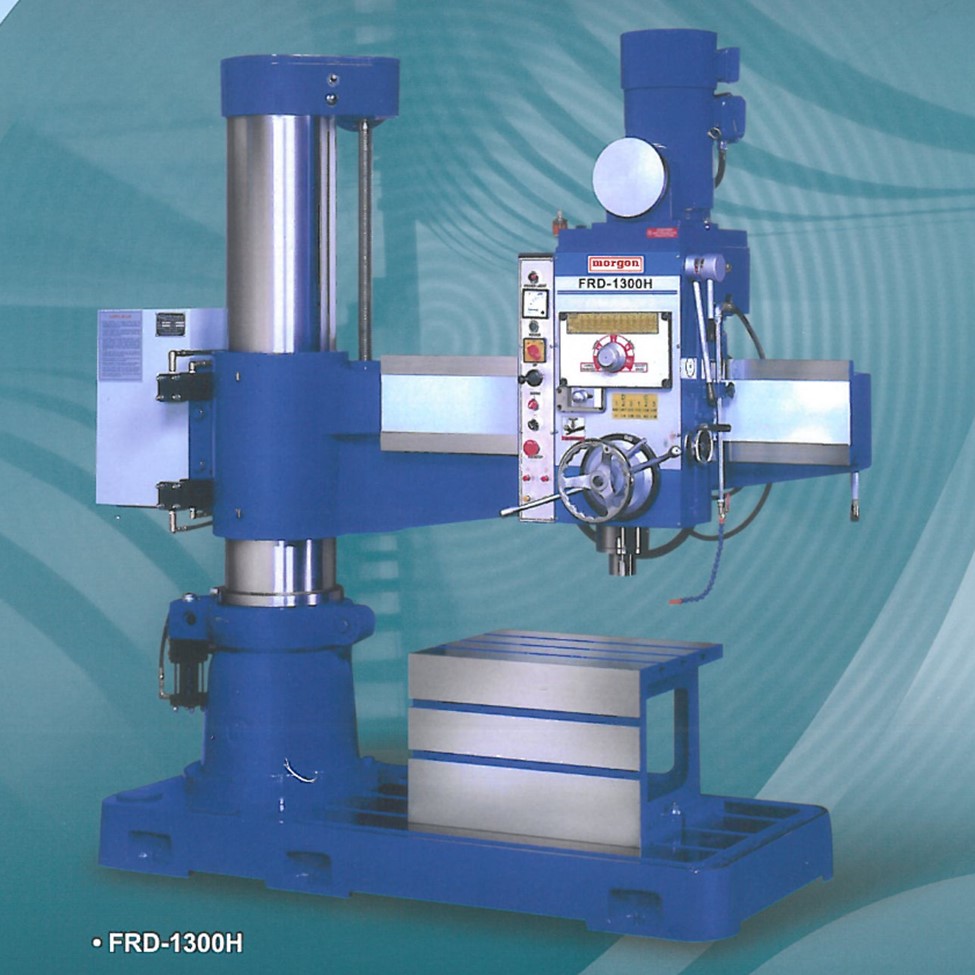

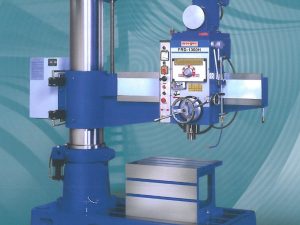

Hình ảnh máy khoan cần hãng Frejoth dòng FRD-1300H

Video quá trình giới thiệu về dòng máy khoan cần

Thông tin chung về hãng sản xuất

Máy khoan cần Frejoth FRD-750S, FRD-900S, FRD-1100S, FRD-1280H, FRD-1300H, FRD-1700H, được sản xuất bởi hãng Frejoth International Ltd – Đài Loan.

Máy khoan cần do hãng Frejoth sản xuất từ năm 1973.

Tính năng thiết kế máy khoan cần Đài Loan Frejoth

Các tính năng bao gồm:

• Khả năng khoan: Thép từ 38-60mm, Gang từ 50-70mm
• Dải tốc độ quay của trục chính: từ 88-1500 v/p
• Kết cấu chính của máy bao gồm đế máy được đúc bằng gang xám.
• Đáy cột chính của máy có hệ thống ổ bi đũa, có độ cứng và độ chính xác cao.
• Trụ cột máy chính được chế tạo bằng thép và gia công tròn trụ với độ chính xác cao, có độ cứng vững cao đảm bảo mang tải trọng cần khoan
• Bánh răng trục chính được chế tạo từ vật liệu SCM, tất cả được xử lý nhiệt đạt độ cứng theo yêu cầu và gia công mài chính xác.
• Cần khoan là cơ cấu chính của máy, nó thể hiện khả năng làm việc của máy như tầm vươn bao xa, cần khoan được di trượt lên xuống trên trục cột máy chính nhơ cơ cấu đai ốc vít me khi chúng ta cần thay đổi cao độ khoan.
• Ngoài ra cần máy khoan cũng có thể xoay 360 độ quanh cột máy, nhờ đó máy khoan cần có thể làm việc ở mọi góc độ khác nhau.
• Cơ cấu đai ốc – vít me là cơ cấu nâng hạ cần khoan khi khoan các chi tiết có kích thước khác nhau.
• Cơ cấu tay gạt điều khiển máy: bao gồm các tay gạt lên xuống cần, tay quay điều chỉnh đầu khoan lên xuống, thể hiện trên du-xích.
• Bàn máy khoan cần được đúc và gia công chính xác, đặt trên mặt phẳng đế máy, bàn máy được thiết kế các rãnh T, đảm bảo gá đặt dễ dàng khi làm việc.
• Động cơ máy bao gồm các động cơ chính (động cơ dẫn động trục chính khoan), động cơ nâng hạ cần khoan, động cơ bơm làm mát.
• Cơ cấu đầu khoan cần và hộp số, đầu khoan là cơ cấu chính của máy khoan cần vì nó trực tiếp thực hiện các công việc như khoan, khoét, doa lỗ và ta rô ren.

Hình ảnh các dòng máy khoan cần Frejoth FRD series

1. Máy khoan cần FRD- 1300H

 Khả năng khoan thép: Ø 55mm, đối với gang Ø 66mm. Hành trình trục chính là 250 mm. Tốc độ trục chính nằm trong dải 44 – 1500 vòng/ph. Bước tiến trục chính 0.05 ~ 0.15 mm/vòng. Kích thước bàn làm việc: 650 x 500 x 410 mm.

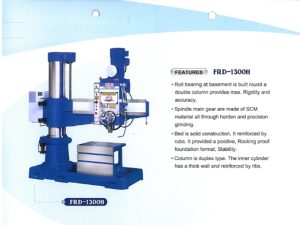

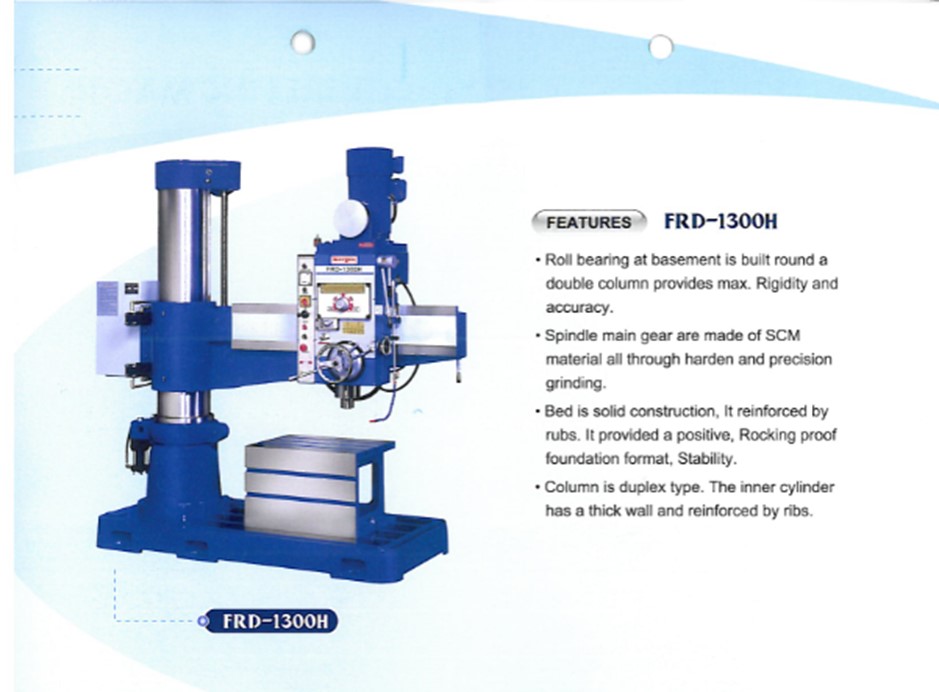

Hình ảnh máy khoan cần Frejoth dòng FRD-1300H

2. Máy khoan cần FRD- 1700H

Khả năng khoan thép: Ø 60 mm, đối với gang Ø 70 mm. Hành trình trục chính là 250 mm. Tốc độ trục chính nằm trong dải 30 – 1500 vòng/ph. Bước tiến trục chính 0.05 ~ 0.306 mm/vòng. Kích thước bàn làm việc: 800 x 540 x 400 mm.

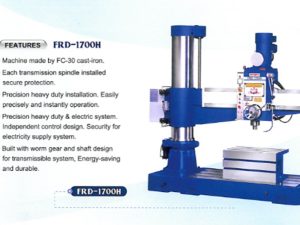

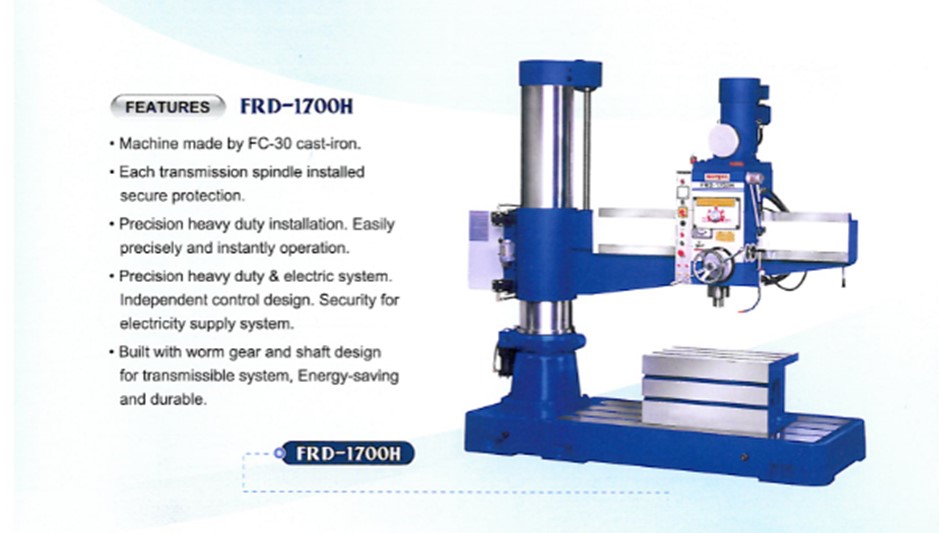

Hình ảnh máy khoan cần Frejoth dòng FRD-1700H

3. Máy khoan cần FRD- 750S/900S/1100S/1280H

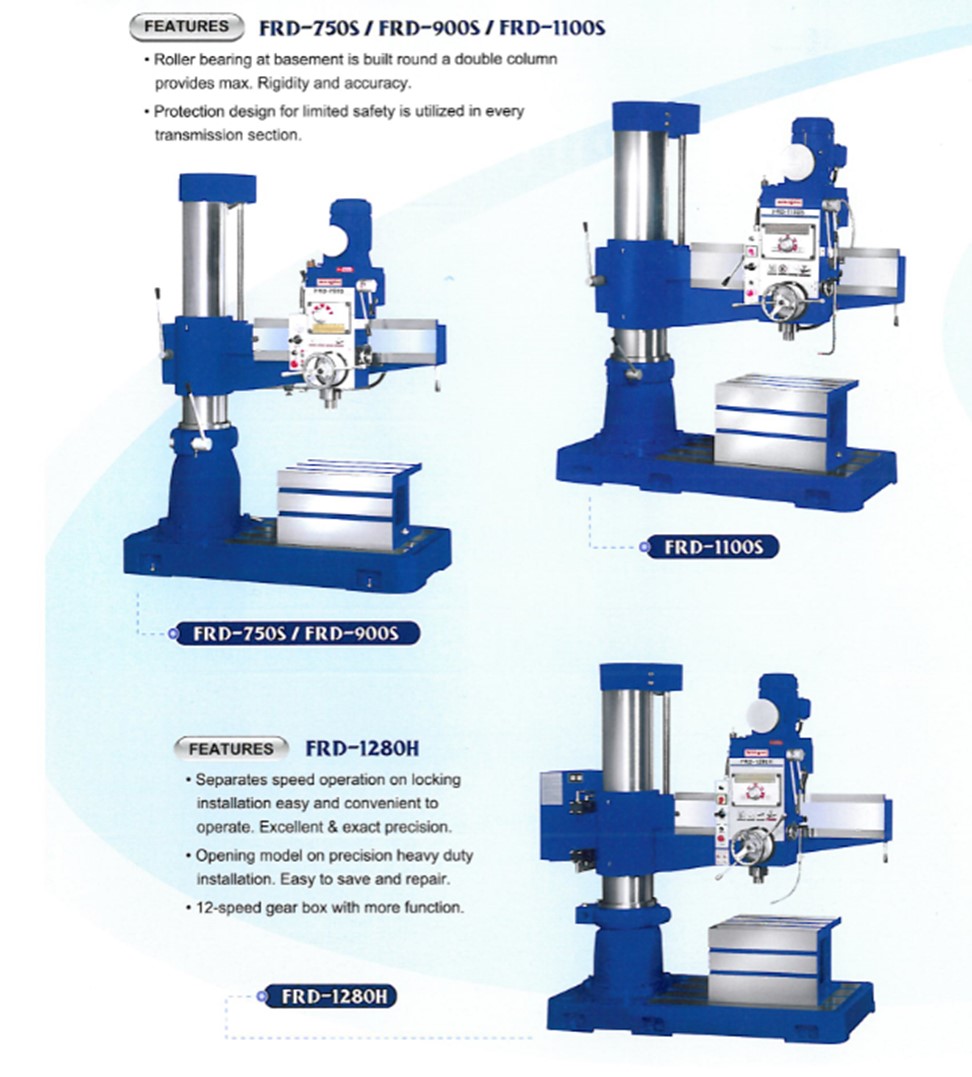

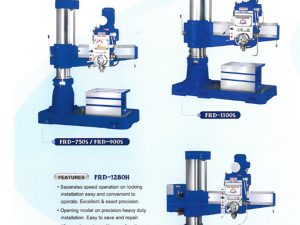

Hình ảnh máy khoan cần Frejoth dòng FRD-S series

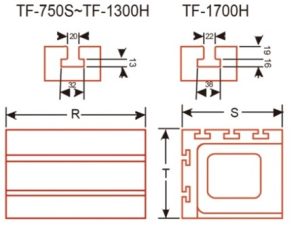

Thông số kỹ thuật máy khoan đứng Frejoth FRD series

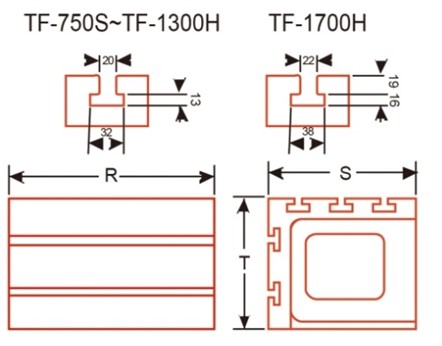

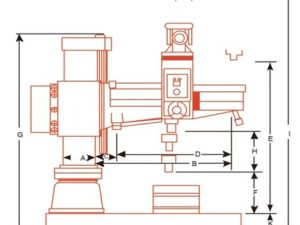

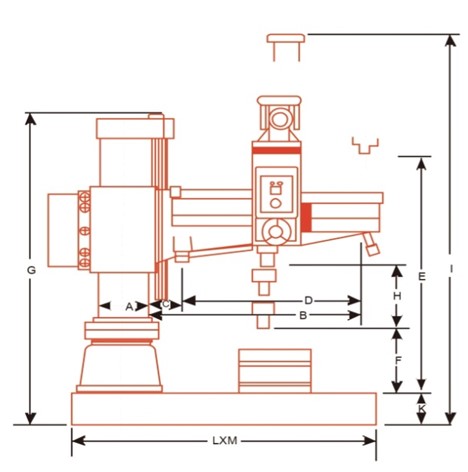

Hình ảnh thông số kỹ thuật máy khoan cần Frejoth FRD series
