Giới thiệu máy dập cao tốc Đài Loan
“Là dòng máy tốc độ và độ chính xác cao- High Speed Precision Power Presses C, máy dập cao tốc Đài Loan CHIN FONG dòng CAF series là dòng máy dập tốc độ cao được thiết kế phục vụ cho các dây chuyền sản xuất liên hoàn, các chi tiết nhỏ trong hệ thống động cơ điện. Do tải và lực làm việc lớn, máy được thiết kế với bộ khung, đỉnh, trụ đứng và bệ máy làm từ thép Meehatine chất lượng cao, ổn định. Dòng HSD có 2 models máy với công suất là 20 và 45 tấn“

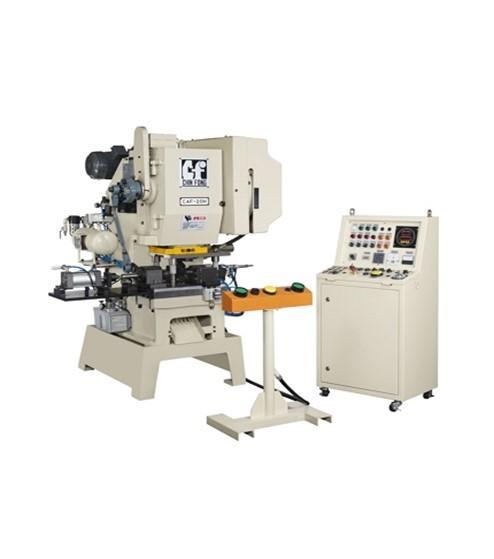

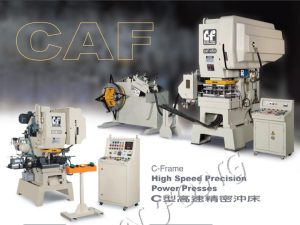

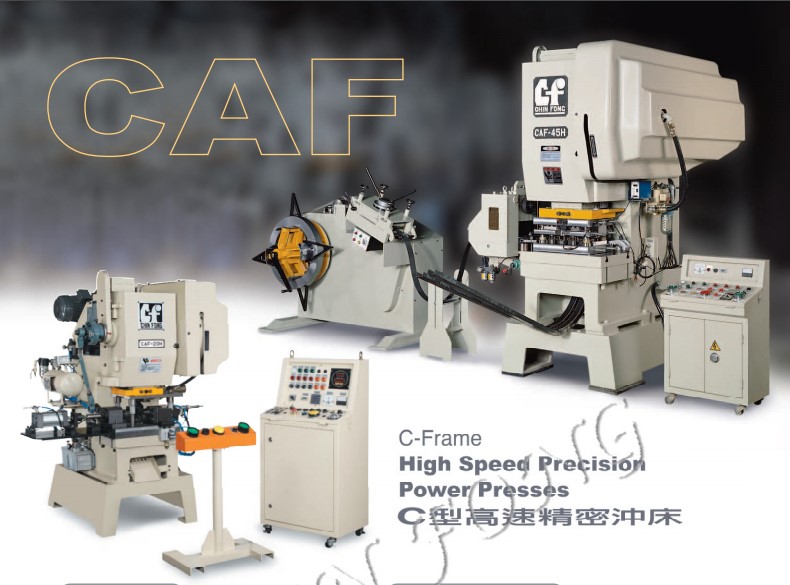

Hình ảnh tổng thể máy dập cao tốc CHINFONG dòn CAF
Video quá trình dập trên máy dập cao tốc CHINFONG dòng CAF
Tổng quan về máy dập cao tốc CHINFONG dòng CAF
1. Đặc trưng thiết kế máy
- Máy dập cao tốc Chin Fong, Đài Loan với dòng CAF series là dòng máy dập tốc độ, chính xác cao.
- Bàn máy: máy thiết kế dạng khung chữ C, đúc bằng gang nguyên khối, giúp máy có độ cứng vững cao, giảm rung tối đa mang lại lực dập vượt trội hiệu suất tối đa.
- Băng máy: Kết cấu thép – chế tạo, băng máy được thiết kế rộng. Điều này giúp loại bỏ hiện tượng rung lắc bên và phân phối đồng đều xung kích của quá trình nạp và dập tốc độ cao
- Bàn trượt: được hãng CHINFONG thiết kế và được cấp bằng sáng chế. Bàn trượt được gia công chính xác, thiết kế đạt độ song song với chốt. Có thể thay thế các bàn trượt ở các vị trí khác nhau nếu chúng bị hư hỏng
- Ổ đỡ trục: Ổ đỡ trục chính và ổ trục kết nối và ống lót đồng, có cơ cấu phanh ly hợp được lắp ổ trục chống ma sát.
- Hệ thống bôi trơn: Các ống lót và ống dẫn đều được bôi trơn tự động hẹn giờ điện trước. Nếu dầu bôi trơn không được cấp đủ, máy sử dừn hoạt động
- Đối trọng: Trọng lượng của tấm trượt, thanh nối và khuôn trên được bù bởi đối trọng điều khiển bởi xi lanh khí. Điều này làm giảm sốc tải ở cuối hành trình dập cao tốc
- Hệ thống điều khiển: Hai bộ điều khiển có thể lập trình với đèn báo theo dõi từng chức năng dập cao tốc, cung cấp hệ thống vận hành dễ dàng. Tất cả các chức năng máy dập đều được lấy từ bảng điều khiển riêng biệt.
2. Tính năng thiết kế máy
- Thích hợp cho các dây chuyền sản xuất tốc độ cao
- Đế máy thiết kế rộng giúp vững chắc loại bỏ tình trạng rung lắc.
- Máy trang bị hệ thống điều khiển giám sát các chức năng và kiểm soát hoạt động của máy tốt
- Hệ thống bôi trơn tự động giúp máy luôn vận hành trơn tru, giảm hao mòn làm cho máy và khuôn cũng như dụng cụ bền hơn
- Máy dập cao tốc CAF series gồm: CAF-20H, CAF-45H
3. Thông số kỹ thuật máy
|
Thông số/ Model |
Đơn vị |
CAF-20H |
CAF-45H |
|
Công suất |
Tấn |
20 |
45 |
|
Điểm tải trọng định mức |
mm |
1 |
1 |
|
Chiều dài hành trình |
mm |
30 |
30 |
|
Số lần dập/ phút |
Spm |
200-400 |
200-400 |
|
Chiều cao khuôn |
mm |
195 |
230 |
|
Khoảng điều chỉnh bàn gá trên |
mm |
50 |
75 |
|
Diện tích tấm trượt (LR x FB x T) |
mm |
300x240x50 |
460x340x70 |
|
Diện tích bàn gá dưới (LR x FB x T) |
mm |
530x310x70 |
720x460x80 |
|
Khoảng mở bàn dưới (LR x FP) |
mm |
300×180 |
30×200 |
|
Công suất động cơ chính |
HPxP |
VS 3×4 |
VS 7.5×4 |
|
Trọng lượng khuôn phía trên lớn nhất |
Kg |
30 |
150 |
4. Hình ảnh kích thước bao máy

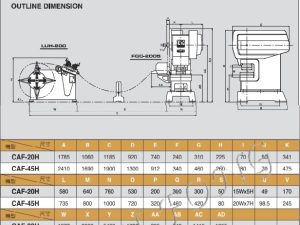

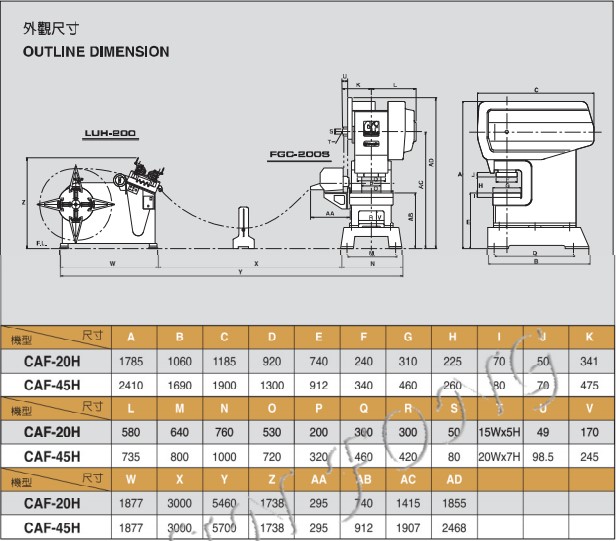

Hình ảnh kích thước bao máy dòng CAF
*Máy được trang bị hệ thống cấp phôi tự động, máy kéo phôi và kép phẳng phôi (trang bị tùy chọn):

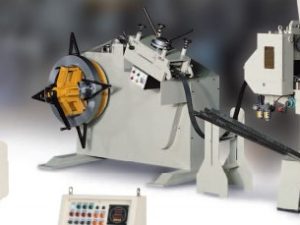

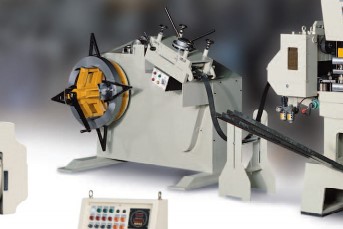

Hệ thống cấp phôi và kéo phẳng phôi tự động cho máy dập cao tốc

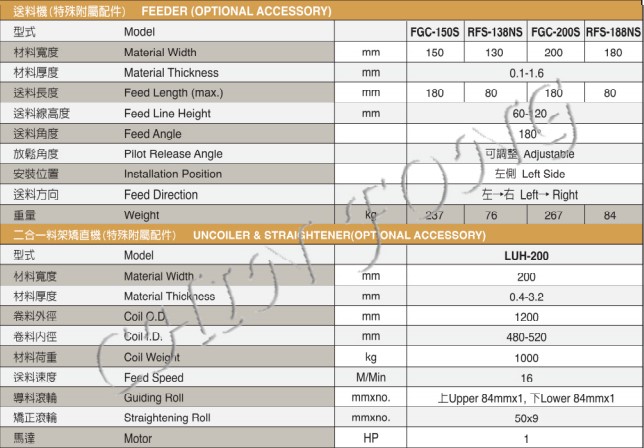

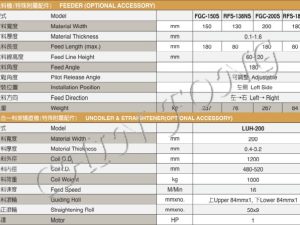

Bảng thông số hệ thống cấp phôi, kéo phôi tự động cho máy dập cao tốc
