Giới thiệu về dòng máy cưa đĩa bán tự động
“Là dòng máy cưa đĩa Đài Loan, máy cưa đĩa đứng bán tự động JIH – 18D là dòng máy cưa đĩa sử dụng hệ thống đạp chân côn tự động điều khiển bằng thủy lực, hỗ trợ gá kẹp phôi bán tự động. Máy cưa đĩa thích hợp để cắt nhiều loại vật liệu khác nhau: nhôm, đồng thau, PVC, thép bọc nhựa, nhựa bakelite, nhựa acrylic, Teflon, gỗ và các kim loại màu khác…

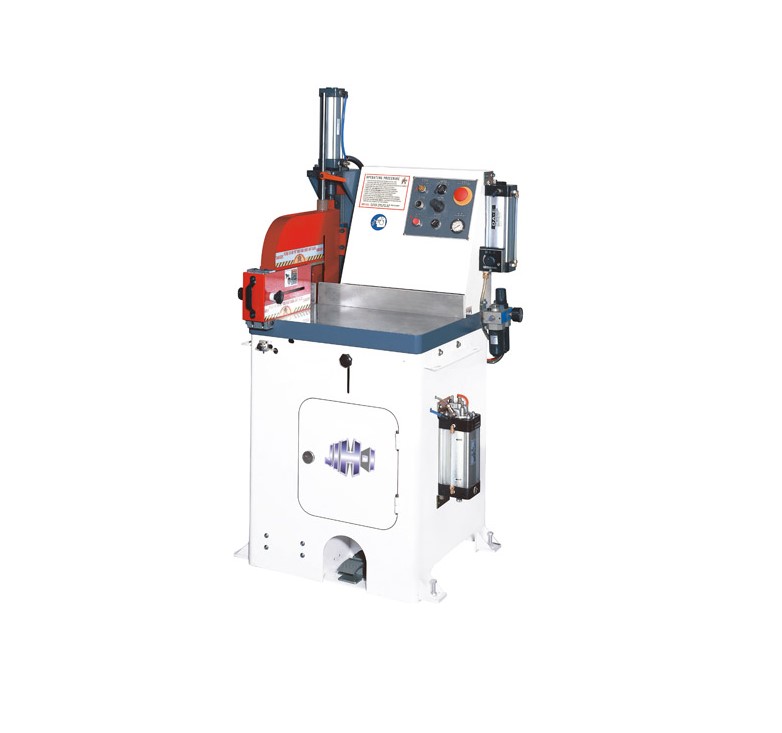

Hình ảnh máy cưa đĩa đứng bán tự động JIH-I 18D
Video quá trình cắt “phôi nhôm hộp” trên máy cưa đĩa đứng JIH-I 18D
Các đặc tính kỹ thuật máy
1. Các đặc trưng kỹ thuật máy cưa đĩa đứng JIH-I 18D
- Chỉ cần đạp chân côn để kẹp tự động, phun dầu tự động và cắt phôi tự động một cách an toàn và dễ dàng.
- Lưỡi cưa ẩn cắt từ dưới lên trên. Bạn có thể cắt một phôi duy nhất hoặc nhiều phôi đồng thời.
- Phun sương dầu tự động trong quá trình cắt mang lại hiệu quả làm mát và bôi trơn.
- Bước tiến cắt được dẫn động bằng xi lanh khí nén thủy lực cho tốc độ cắt rất ổn định.
- Lớp sơn bên trong máy được nung ở nhiệt độ cao 200 độ (sơn tĩnh điện), lớp sơn bên ngoài không bị bong tróc và có khả năng chống va đập.
- Máy có thể thực hiện cắt 90° hoặc cắt 45° bằng các thiết bị cố định (tùy chọn).
- Có thể điều chỉnh áp suất kẹp phôi.
- Kẹp xi lanh khí nén thủy lực độc lập giúp máy thích hợp để cắt các vật liệu rắn và nhôm công nghiệp.
2. Các đặc tính kỹ thuật
| Hình ảnh |
Đặc tính |
 |
Đặc trưng:
|
 |
Người vận hành có thể điều chỉnh chiều cao và tốc độ kẹp cũng như chiều cao và tốc độ cắt theo kích thước và độ dày của chi tiết gia công để tiết kiệm thời gian chờ đợi.
|
 |
|
 |
Phoi được sử dụng hết qua cổng đầu ra này. Nó giúp loại bỏ việc làm sạch bất tiện đối với những phoi được tích tụ trong máy. |
 |
Máy phun sương dầu chân không Bộ phận phun sương dầu chân không sử dụng nguyên lý tạo chân không để biến chất lỏng cắt thành sương mù dầu để bắn tung tóe. Nó cung cấp chức năng bôi trơn và làm mát, đảm bảo không bám bụi , độ chính xác cắt cao và tuổi thọ của lưỡi cưa lâu dài. |
 |
Trục chính của lưỡi cưa được xử lý nhiệt và mạ để tăng tuổi thọ trục chính. |
 |
Dụng cụ cắt 45 ° (Tùy chọn) |
3. Biểu đồ thông số cắt

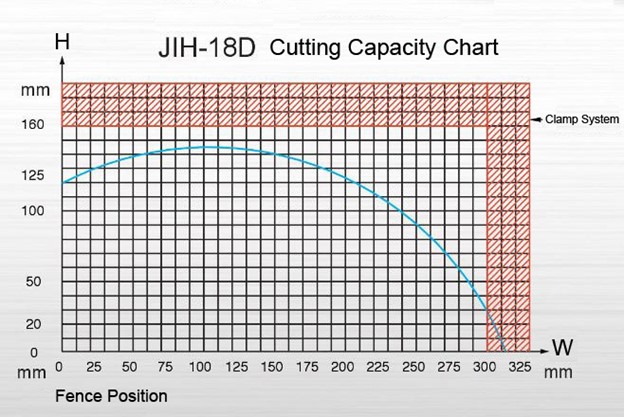

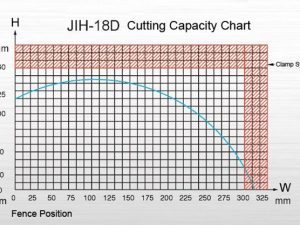

Biểu đồ thông số về khả năng cắt của máy cưa đĩa đứng JIH-I 18D
Thông số kỹ thuật chính
|
Model |
Loại JIH-18 D |
|
Góc cắt |
90 ° hoặc 45 ° |
|
Khả năng cắt (HxW) |
125 x 125, 100 x 230, 60 x 270, 20 x 300 mm |
|
Tốc độ trục chính |
3.200 vòng / phút |
|
Kích thước lưỡi cưa |
18 “x1” lỗ |
|
Kich thước bàn máy |
640×380 mm |
|
Chiều cao từ sàn tới bàn làm việc |
860 mm |
|
Động cơ |
7 1 / 2HP (tùy chọn 10HP) |
|
Áp suất khí nén |
4-6 kg / cm² |
|
Chiều dài băng tải (Tùy chọn) |
1-7 M |
|
Kích thước máy |
mm |
|
Kích thước đóng gói |
960 x 990 x 1.860 mm |
|
Khối lượng tịnh / Tổng trọng lượng |
360/440 kg |
Các phụ kiện đi kèm máy
1. Các phụ kiện tiêu chuẩn
- Lưỡi cưa 18” : Số lượng 1 chiếc 、
- Dụng cụ thay thế lưỡi cưa 、
- Hộp công cụ
2. Các phụ kiện tùy chọn
- Tiêu chuẩn CE

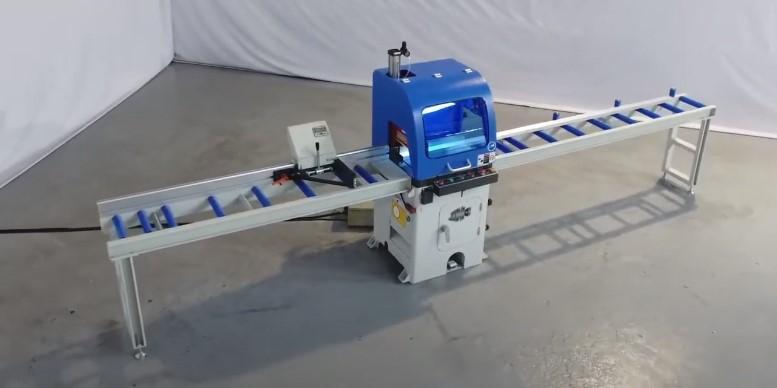

- Bàn có các con lăn nạp phôi, đẩy phôi
- Bộ thu phoi
- Bộ kẹp ngang
- Cấp phôi thủy lực
- Đồ gá nghiêng 45º
- Với dòng tự động Auto3000 với định vị tự động, cấp phôi tự động (đẩy), cắt tự động
- Lưỡi cưa
