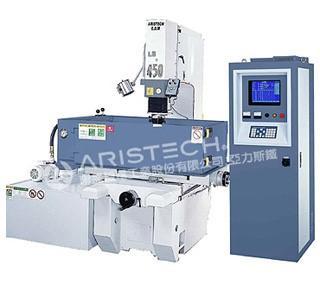

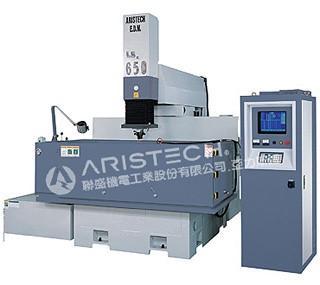

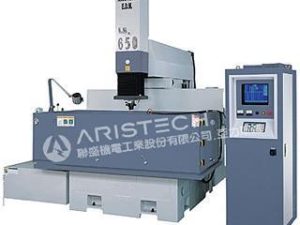

MÁY XUNG ĐỊNH HÌNH EDM ZNC hãng ARISTECH
- NH00472
- ARISTECH
Dòng máy gia công xung điện, điều khiển bằng hệ thống Z-NC
Hệ thống dò hồ quang, kiểm tra xung tia lửa điện khi gia công
Chức năng chiều sâu Z tự động 10 bước, nhập độ sâu cuối
Độ bóng của sản phẩm đạt được Ra ≤ 0.27µm/300 mm
Hành trình các trục làm việc X,Y,Z là 2000x1000x550 mm
- Mô tả
- Bình luận
Trang chủ/Máy gia công EDM/Máy xung điện EDM/Máy xung định hình Z-NC
Cập nhật 20/08/2021
“Máy gia công xung định hình EDM hay Die Sinking EDM/RAM EDM được điều khiển bằng hệ thống Z-NC là dòng máy EDM dùng điện cực thỏi để gia công chi tiết. Điện cực trên máy có dạng thỏi được chế tạo sao cho biên dạng của chúng giống với bề mặt cần gia công. Máy được điều điều khiển chính xác bằng hệ thống Z-NC. Độ bóng của sản phẩm đạt được Ra ≤ 0.27µm, hành trình làm việc của máy theo các trục X,Y,Z là 2000x1000x550 mm.”
Hình ảnh sản phẩm được gia công trên máy xung định hình Z-NC
Các dòng máy xung định hình EDM Z-NC ARISTECH

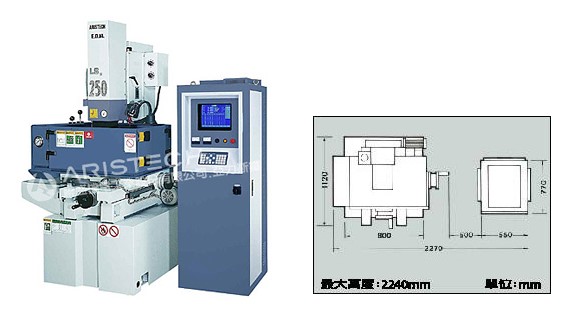

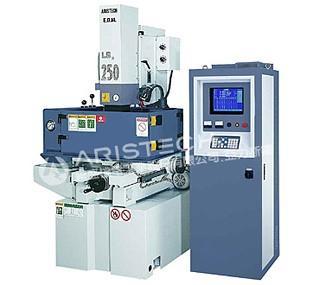

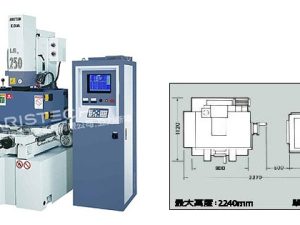

1. Máy xung định hình Z-NC LS250

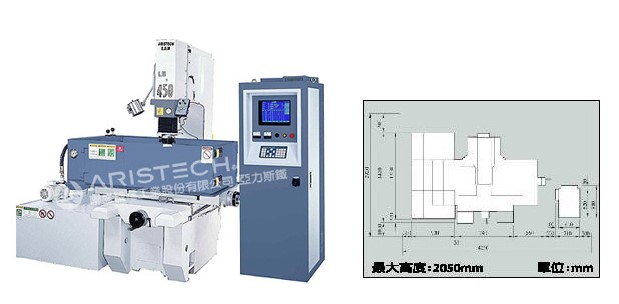

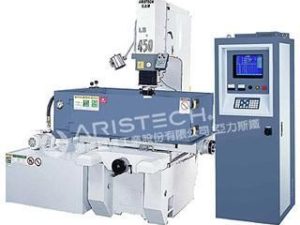

2. Máy xung định hình Z-NC LS 450

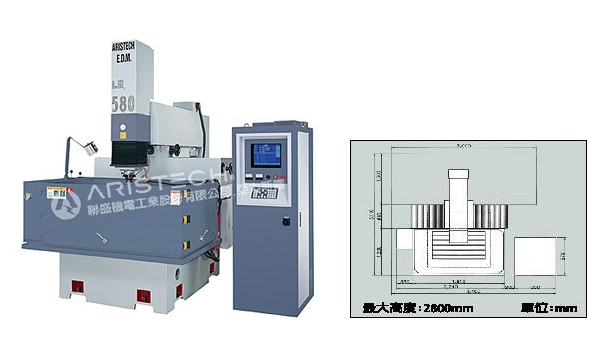

3. Máy xung định hình Z-NC LS 580 (với thanh dẫn hướng tuyến tính và bàn cố định)
Các tính năng chính dòng máy xung định hình Z-NC Aristech
- Tất cả máy tính sử dụng bộ điều khiển Z-NC. Với lập trình bảng dữ liệu cửa sổ đối thoại. Màn hình hiển thị 15 inch đầy đủ màu “LCD-TFT”. Bảng điều khiển cảm ứng đơn giản và rõ ràng. Tất cả các thông số dữ liệu EDM được chứa trong 100 trang của file hệ thống.
- Hệ thống dò hồ quang mới, để kiểm tra từng xung tia lửa điện đảm bảo rằng hiệu quả gia công. Với thiết bị phát tia lửa năng lượng bằng nhau, hệ thống phản hồi servo PWM có độ chính xác cao giúp gia công ổn định.
- Chức năng gia công Z tự động 10 bước, chỉ cần nhập độ sâu cuối cùng của trục Z & các giá trị hiện tại và các thông số EDM khác sẽ được tự động cài đặt trước từ ngân hàng dữ liệu edm.
- Chức năng bắn tia lửa trục Z cung cấp chức năng bắt tâm điểm nhanh chóng và chức năng khôi phục bộ nhớ cho tọa độ 3 trục, gốc tọa độ , tìm điểm gia công sau khi mất điện.

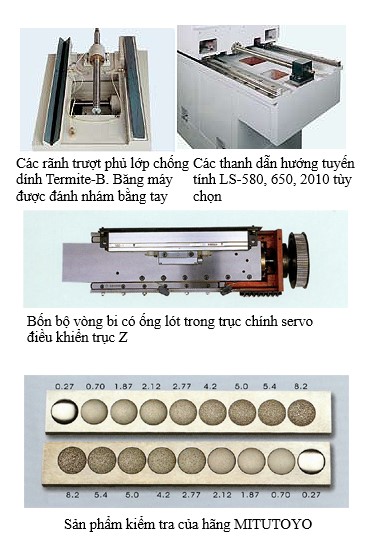

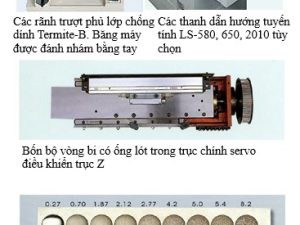

- Cấu trúc máy được đúc gang hạt mịn có độ cứng cao. Và thành phần sắt đúc meehanite, cung cấp cho sự ổn định và tuổi thọ cao.
- Trục X & Y sử dụng vít me bi cấp chính xác & thanh dẫn tuyến tính theo trục Z. LS-580, 650, 2010 EDM được trang bị thanh dẫn hướng tuyến tính theo 3 trục hai hướng 2 bên. Với động cơ và trình điều khiển servo DC mạnh mẽ cho các chuyển động trên cánh tay trên một bàn cố định.
- Thước quang 3 trục & chức năng hiển thị màn hình đọc kỹ thuật số. Các thiết bị an toàn như: Thiết lập độ sâu hồ quang, đầu báo cháy & bình chữa cháy, nhiệt độ điện môi & cảm biến mức, dừng khẩn cấp, công tắc đảo ngược cực tính … để tuân thủ các yêu cầu an toàn.
Thông số kỹ thuật máy xung định hình EDM ZNC Aristech
1. Thông số kích thước máy
| Thông số/Model | LS-250 | LS-350 | LS-450 |
|
Bể làm việc (WxDxH)kích thước trong mm/inch |
790x530x340 (31.1×20.9×13.4) |
950x600x370 (37.4×23.6×14.6) |
1,240x710x400(48.8x28x15.8) |
|
Kích thước bàn làm việc (X x Y) mm/inch |
600×300 (23.6×11.8) | 650×350 (25.6×13.8) | 750×450 (29.5×17.7) |
|
Hành trình bàn làm việc (XxY) mm/inch |
300×200 (11.8×7.9) | 400×300 (15.7×11.8) | 500×400 (19.7×15.7) |
|
Hành trình đầu làm việc (W-axis) mm/inch |
230 (9.1) | 280 (11.0) | 280 (11.0) |
|
Hành trình ram servo (trục Z) mm/inch |
180 (7.1) | 200 (7.9) | 200 (7.9) |
|
Khoảng cách nhỏ nhất và lớn nhất từ đầu điện cực đến mặt bàn (mm / inch) |
0-380 (0-14.9) | 30~500(1.2~19.7) | 180~660(7.1~26.0) |
|
Trọng lượng điện cực lớn nhất kgs/lbs |
50 (110) | 70 (154) | 120 (264) |
|
Trọng lượng phôi lớn nhất (Tải bàn) kgs / lbs |
300 (660) | 400 (880) | 500 (1,100) |
|
Kích thước bên ngoài máy (WxDxH) mm / inch |
1,200×1,200×2,240 (47.2×47.2×86.6) |
1,300×1,170×1,980 (51.2×46.1×78) |
1,500×1,400×2,040 (59×55.1×80.3) |
|
Kích thước đóng gói (WxDxH) mm / inch |
1,245×1,215×2,220 (49×47.8×87.4) |
1,395×1,260×2,220 (54.9×49.6×87.4) |
1,600×1,510×2,210 (63×59.5×87) |
|
Trọng Lượng kgs/lbs |
1,050 (2,310) | 1,200 (2,640) | 1,600 (3,520) |
| Thông số/Model | LS-550 | LS-580 | LS-650 | LS-2010 |
|
Bể làm việc (WxDxH) kích thước bên trong mm/inch |
1,290x750x500 |
1,700×1,050×700 |
2,150×1,150×700 |
2,900×1,500×700 |
|
Kích thước bàn làm việc (X xY) mm/inch |
800×550 |
1,100×700 |
1,400×900 |
2,240×1,050 |
|
Hành trình bàn làm việc (XxY) mm/inch |
600×500 |
800×500 |
1,200×700(47.3×27.6) |
2,000×1,000 |
|
Hành trình đầu làm việc (trục W) mm/inch |
330(13) |
– |
– |
– |
|
Hành trình ram servo (trục Z) mm/inch |
250(9.8) |
450(17.7) |
450(17.7) |
550(21.7) |
|
Khoảng cách nhỏ nhất và lớn nhất từ đầu điện cực đến mặt bàn mm/inch |
0-540 |
520-970(20.5-38.2) |
560-1,100(22.1-39.8) |
600-1,150(23.6-45.3) |
|
Trọng lượng điện cực lớn nhất kgs/lbs |
200(440) |
400(880) |
400(880) |
500(1,100) |
|
Trọng lượng phôi lớn nhất (Tải bàn) kgs/lbs |
600(1,320) |
3,000(6,600) |
4,000(8,800) |
9,000(19,800) |
|
Kích thước bao máy (WxDxH) mm/inch |
1,650×1,500×2,100 |
2,500×1,900×2,880 |
2,500×2,500×3,040 |
3,000×2,400×3,150 |
|
Kích thước đóng gói (WxDxH) mm/inch |
1,745×1,610×2,270 |
2,320×2,280×3,190 |
3,850×2,655×3,220 |
SEPARATED PACKING IN CONTAINER |
|
Net weight kgs/lbs |
1,850(4,070) |
5,400(11,880) |
6,300(13,860) |
13,000(28,600) |
2. Thông số bể dầu cách điện
|
Thông số |
Đơn vị |
LS-250 |
LS-350 |
LS-450 |
LS-550 |
| Dung lượng | Lít |
300 |
350 |
360 |
400 |
|
Giấy lọc / máy bơm |
cái |
2/1PCS |
2/1PCS |
2/1PCS |
4/2PCS |
|
Kích thước bao ngoài (WxDxH) |
mm/inch |
thiết kế bên trong |
760×1,100×500 |
960×1,200×500 |
940×1,500×500 |
|
Kích thước đóng gói (WxDxH) |
mm/inch |
thiết kế bên trong |
880×1,210×1,.4) |
1,050×1,320×1,) |
1,060×1,640×1,025 |
|
Trọng lươngj |
kgs/lbs |
thiết kế bên trong |
100(220) |
120(264) |
220(484) |
|
Thông số |
Đơn vị |
LS-580 |
LS-650 |
LS-2010 |
| Dung lượng | Lít |
1,000 |
2,000 |
4,200 |
|
Giấy lọc/Máy bơm |
cái |
6/2PCS |
6/2PCS |
6/2PCS |
|
Kích thước bao ngoài(WxDxH) |
mm/inch |
3,000×1,300×420 |
2,400×1,100x470x1PC |
3,000×1,500x470x2PCS |
|
Kích thước đóng gói (WxDxH) |
mm/inch |
1,550×2,515×970 |
2,700×1,250×1,660 |
theo yêu cầu độ sâu bể |
|
Trọng lượng máy |
kgs/lbs |
300(660) |
750(1,650) |
theo yêu cầu độ sâu bể |
3. Thông số nguồn điện
| THÔNG SỐ MODELS | ZNC | 30A | 50A | 75A | 100A | 150A |
| Trục điều khiển & phương pháp | TRỤC Z, DC SERVO, NC CLOSE LOOP | |||||
| Bước tăng đầu vào nhỏ nhất | 0.005mm / 0.0001MM (OPTIONAL) | |||||
| Bước tăng đầu vào lớn nhất | 9999.995mm / 9999.99MM | |||||
| Hệ tọa độ | INC/ABS | |||||
| Màn hình hiển thị | 15″LCD-TFT | |||||
| Dung lượng dữ liệu chương trình | 100 FILE | |||||
| Dòng điện định mức | A | 30 | 50 | 75 | 100 | 150 |
| Tổng công suất đầu vào | KVA | 3 | 4.5 | 6 | 10 | 15 |
| Tỷ lệ loại bỏ vật liệu lớn nhất | mm 3/min | 180 | 360 | 560 | 700 | 800 |
| Tỷ lệ hao mòn điện cực | % | <0.3 | ||||
| Độ nhám bề mặt tốt nhất | Minm.Ra | 0.27 | ||||
| Kích thước bao ngoài | mm(inch) | 600x700x1,750 (23.6×27.6×68.9) | ||||
| Kích thước đóng gói | mm(inch) | 750x850x1,930 (29.5×33.5×76) | ||||
| Trọng lượng | kgs(1bs) | 200 (440) |
Các phụ kiện kèm theo máy
1. Các thiết bị tiêu chuẩn
- MÀN HÌNH LCD-TFT 15 “& MÁY TÍNH CÔNG NGHIỆP
- VÍT ME ĐAI ỐC BI TRỤC X, Y & THANH DẪN HƯỚNG TUYẾN TÍNH TRỤC Z
- THANH DẪN HƯỚNG TUYẾN TÍNH 3 TRỤC LS-580, 650, 2010
- 3 TRỤC VỚI THƯỚC QUANG VÀ MÀN HÌNH HIỂN THỊ
- 1 BỘ GÁ GIỮ HỆ THỐNG ĐIỆN VÀ MÁY TÍNH
- 1 BỘ ĐÈN LÀM VIỆC & M / C CÁC MỨC ĐỘ
- 1 BỘ DỤNG CỤ & HỘP DỤNG CỤ & KẸP KẸP
- 1 BỘ LỌC GIẤY CARTRIDGE
- 1 BỘ HỆ THỐNG PHÁT HIỆN CÓ CHỮA CHÁY & BỘ TRUYỀN CẢM HỨNG
- 1 BỘ ĐIỀU KHIỂN TỪ XA
- HƯỚNG DẪN VẬN HÀNH & DỮ LIỆU KỸ THUẬT
2. Các thiết bị tùy chọn
- HỆ THỐNG 3R HOẶC BẦU KẸP DAO CỤ URAWA HOẶC HIRSCHMAN
- HỆ THỐNG LÀM MÁT CHO DẦU CÁCH ĐIỆN
- NÚT ĐIỀU CHỈNH CÔNG SUẤT THỦY LỰC Ở CỬA TRƯỚC CỦA BỂ CHỨA
- HỘP C DÙNG ĐỂ CẮT DÂY WOLFRAM
Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số hoặc để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.
Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.
cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
