MÁY TIỆN CNC VẠN NĂNG hãng TMT dòng TTL-15G

Trang chủ/Máy tiện CNC/Máy tiện CNC vạn năng/Máy tiện CNC TMT

Cập nhật 10/8/2021

“Là dòng sản phẩm máy tiện CNC vạn năng thông dụng, máy tiện CNC dòng TTL-15A/AL đáp ứng chuẩn các thông số cho một dòng máy tiện CNC vạn năng. Khả năng tiện lớn nhất 100 mm, chiều dài vật tiện là 225 mm, tốc độ trục chính tối đa 6000 rpm, bước tiến F 10000 mm/phút. Máy tiện CNC TTL-15A/AL hỗ trợ gia công các chi tiết tiện có kích thước không quá lớn, với tốc độ gia công cao. Máy được thiết kế gọn nhẹ, thích hợp cho các phân xưởng có kích thước vừa và nhỏ”

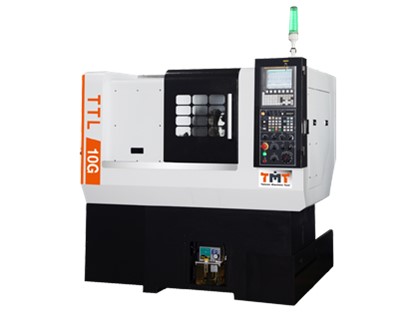

Hình ảnh máy tiện CNC vạn năng dòng TTL 10G

Video quá trình gia công trên máy tiện CNC TMT

Giới thiệu về hãng sản xuất TAIWAN MACHINE TOOL CO., LTD.

• Với hơn 40 năm kinh nghiệm trong ngành sản xuất máy chính xác Đài Loan
• Chuyên sản xuất các dòng máy tiện CNC và các trung tâm gia công
• Có hệ thống R&D và hệ thống dây chuyền sản xuất lớn mạnh
• Là hãng máy cho bạn lựa chọn để ưu tiên với các giải pháp được cho là tối ưu nhất

Các thông số kỹ thuật chính của máy

1. Các thông số chính

• Kích thước mâm cặp: 171E
• Đường kính nòng trục chính: Ø33 mm
• Chiều dài vật tiện tối đa: 225 mm
• Đường kính vật tiện tối đa: Ø100 mm
• Mũi trục chính: A2-4

2. Đặc điểm kỹ thuật máy dòng TTL- 15G

• Khung máy được đúc nguyên khối, kết hợp với phân tích FEM(phân tích độ bền) tạo độ cứng vững và cho phép chịu tải trọng lớn.
• Cấu trúc máy thiết kế kiểu hình hộp, tốc độ quay trục chính và bước tiến cao giúp cho việc cắt gọt được dễ dàng hơn với dòng TTL
• Thiết kế băng nghiêng 45 độ cải tiến khả năng loại bỏ phoi dễ dàng hơn
• Động cơ servo kết hợp trực tiếp với trục vít me bi có độ mở rộng cao giúp giảm rụng động, biến dạng nhiệt và cải thiện độ chính xác gia công
• Bước tiến rapid dòng TTL-G là 18 m / phút đối với trục X và 18 m / phút đối với trục Z. Và động cơ servo sử dụng bộ mã hóa tuyệt đối để định vị nhanh hơn và đáng tin cậy hơn.

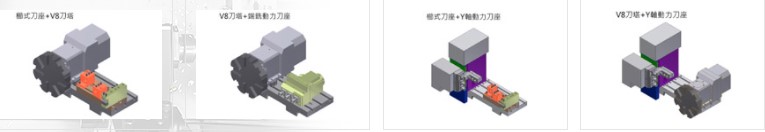

3. Các hệ thống cấu trúc máy

Bảng thông số kỹ thuật máy tiện CNC hãng TMT dòng TTL-15G

Các phụ kiện máy tiện CNC hãng TMT dòng TTL-15G

1. Phụ kiện tiêu chuẩn

• Hệ thống điều khiển FANUC Oi-T

• Mâm cặp ba chấu thủy lực 6″/8″/10″(Trục chính)

• Mâm cặp ba chấu thủy lực 6″/8″(Sub spindle)

• Tháp pháo điện BMT-65

• Bàn đạp pedal điều khiển mâm cặp(trục chính)

• Hệ thống tưới nguội

• Hệ thống dầu bôi trơn tự động

• Đèn làm việc 3 màu

• Đen làm việc

• Hộp dụng cụ với dao cụ

• Băng tải phoi dạng lắp bên cạnh máy và thùng chứa phoi
• Hướng dẫn vận hành/bảo trì

• Hệ thống khí làm mát

• Hướng dẫn điều khiển dòng Oi

• Tự động tắt nguồn (M30)

• Hệ thống mô phỏng điều khiển

• Taro cứng

• Giao diện RS-232

• Giao diện thẻ nhớ

• Truyền thông cổng lan

• Truyền thông USB

2. Các phụ kiện tùy chọn

• Mâm cặp 3 chấu 6″/8″(Trục chính phụ)

• Chân đạp mâm cặp(Trục chính phụ)

• Thiết bị bắt chi tiết
• Băng tải sản phẩm

• Băng tải và hệ thống đẩy phoi

• Cửa tự động

• Set dao tự động

• Hệ thống khí phía trước

• Máy hút sương dầu

• Bộ lọc dầu

• Động cơ cắt với áp suất cao

• Hệ thống cấp phôi tự động

• Máy biến áp/ Ổn định dòng điện

 Với các nhu cầu về các chủng loại máy khác, vui lòng liên hệ với chúng tôi qua số  hoặc  để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất.

 Chúng tôi cam kết cung cấp giải pháp hàng đầu, hỗ trợ nhiệt tình, chất lượng máy đảm bảo và giá cả cạnh tranh cùng với đội ngũ kỹ thuật chuyên nghiệp, bảo dưỡng bảo trì sẵn sàng 24/24 và 7/7. Giảm thiểu thời gian dừng máy vì bất kỳ lý do gì.

cam kết cung cấp cho khách hàng giải pháp đầu tư hiệu quả, cạnh tranh và uy tín nhất.
