MÁY TIỆN CNC NAKAMURA TOME BA THÁP PHÁO NTY3-100

Trang chủ/Máy tiện CNC/Máy tiện CNC hai trục chính/Máy tiện CNC hai trục chính Nakamura Tome

Cập nhật 04/8/2021

  “Là dòng máy tiện CNC cao cấp kết hợp giữa:

• Các trục tịnh tiến X và Z, bổ sung thêm trục quay C.
• Ba tháp pháo với 3 trục Y phay tiêu chuẩn, hai trục chính đối diện nhau
• Khả năng phay hiệu suất cao:  Công suất động cơ 7.1/2,2 kW.  Tốc độ quay tối đa 6000 phút-1
• Máy tiện CNC Nakamura Tome NTY3-100 được trang bị hai đầu trục chính, ba tháp pháo bao gồm 12 cụm chứa dao và 24 vị trí thay dao hỗ trợ gia công hai chi tiết trên cùng một lần chạy. Dòng máy tiện CNC Nakamura Tome được đánh giá là dòng máy tiện siêu chính xác hàng đầu tại Nhật Bản”

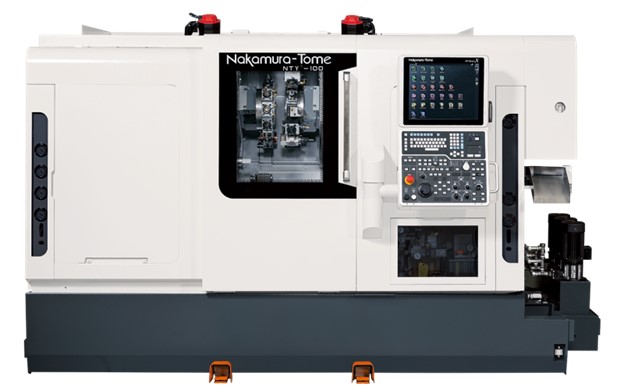

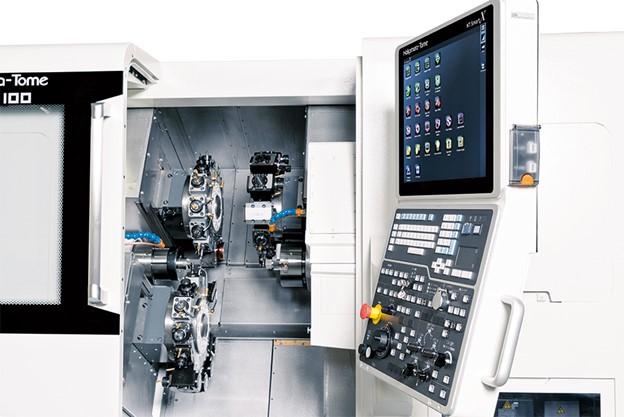

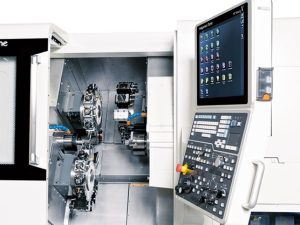

Hình ảnh máy tiện CNC Nakamura Tome NTY3-100

Video quá trình làm việc của máy tiện CNC Nakamura Tome 3 tháp pháo NTY3-100

Tổng quan về máy tiện CNC Nakamura Tome

• Nakamura – Tome là hãng sản xuất và chế tạo máy tiện CNC chính xác cao của Nhật Bản, thuộc top hàng đầu thế giới về máy tiện.
• Nakamura Tome chuyên về sản xuất các dòng máy tiện siêu chính xác như trung tâm gia công tiện, tiện CNC hai đầu trục chính, hai tháp pháo, máy một tháp pháo, một trục chính…
• Máy tiện của Nakamura Tome đáp ứng gần như hầu hết các chức năng mà một máy tiện cần có, với khả năng tiện phay đa phức hợp.
• Máy kết hợp hệ thống điều khiển thông minh, kết hợp công nghệ trí tuệ nhân tạo AI, mang lại chất lượng chính xác cũng như khả năng gia công ưu việt.

Để cập nhật thêm thông tin máy, quý khách hàng có thể liên hệ:  hoặc email:  để nhận được tư vấn về các giải pháp kỹ thuật, các tính năng máy và các thiết bị khác cũng như nhận được giá tốt nhất

 Truy cập đường link thông số máy của hãng Nakamura Tome, tại đây: https://www.nakamura-tome.co.jp/en/products/nty3-100/

Tính năng thiết kế của dòng máy tiện CNC NTY3-100

“Là dòng máy hai trục chính và ba tháp pháo(đài dao), máy tiện CNC NTY3-100 hỗ trợ đảm bảo gia công các chi tiết có biên dạng phức tạp, các bề mặt khó gia công. Việc sử dụng 1 lần gá đặt cho 1 sản phẩm tiện cả hai đầu,máy tiện CNC NTY3-100 giúp giảm thiểu thời gian gá và tăng năng suất sản phẩm lên gấp nhiều lần”

Các đặc điểm chính nổi bật của dòng Nakamura Tome NTY3-100

“Phù hợp nhất cho tất cả các loại gia công hàng loạt. Một siêu máy, tự hào về độ cứng và đường kính nòng trục chính của nó“

• Nakamura-Tome đã giới thiệu một trung tâm máy đa tác vụ 3 đài dao 3 trục Y tiêu chuẩn. Kích thước nhỏ gọn, với băng máy nghiêng 60 ° tiện dụng. Máy đa tác vụ có độ chính xác cao, hiệu suất cao . Ngoài những ưu điểm của việc gia công đồng thời trục quay bên trái và bên phải, việc giới thiệu trục Y trên cả ba đài dao góp phần tăng năng suất. Bằng cách sử dụng trục Y để gia công đồng thời với đài dao trên và dưới, việc tối ưu hóa bố cục quy trình gia công sẽ trở thành hiện thực.
• Cho dù gia công bằng nhiều dụng cụ đồng thời trên một mặt hoặc cả hai mặt bên trái và bên phải, thời gian chu kỳ được giảm đáng kể. NTY3-100 là dòng máy tiện CNC đa nhiệm, năng suất cao, có tốc độ vượt trội và có bộ điều khiển Smart X mới.

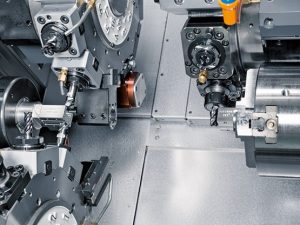

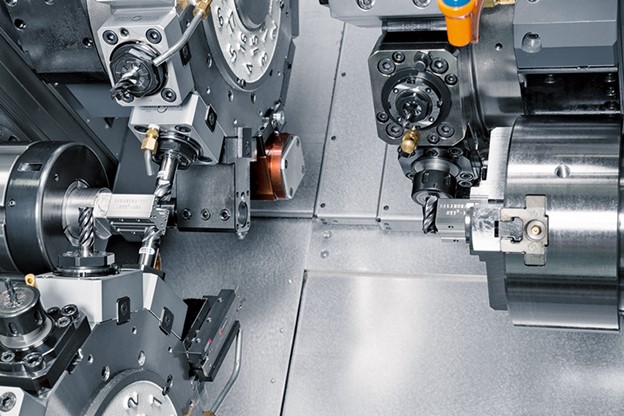

Hình ảnh chi tiết đang được gia công trên máy tiện CNC Nakamura Tome NTY3-100

Khả năng phay với hiệu suất cao

•  Công suất động cơ phay là 7,1 / 2,2kW (Op. 5,5 / 2,2kW chỉ dành cho đài dao 12-st). Tối đa tốc độ 6.000 phút-1 (Op. 8.000 phút-1)
•  Máy sử dụng phần mềm 3D thông minh và hiện đại 3D Smart pro AI, mô hình 3D CAD được phân tích tự động để xác định “hình học”, “đường cắt”, “dụng cụ cắt”, “điều kiện cắt” và “trình tự quy trình cắt”, sau đó một chương trình CNC bao gồm tất cả các quy trình từ nguyên liệu thô đến chi tiết hoàn thiện được tạo ra.
  Ngoài việc giảm đáng kể thời gian lập trình, thiết lập và năng suất được cải thiện.

Phần mềm 3D Smart pro AI thông minh và 3D CAD trên dòng máy tiện CNC TW30

• Máy sử dụng phần mềm 3D thông minh và hiện đại 3D Smart pro AI, mô hình 3D CAD được phân tích tự động để xác định “hình học”, “đường cắt”, “dụng cụ cắt”, “điều kiện cắt” và “trình tự quy trình cắt”, sau đó một chương trình CNC bao gồm tất cả các quy trình từ gia công thô đến gia công tinh được tạo ra.
  Ngoài việc giảm đáng kể thời gian lập trình, thiết lập và năng suất được cải thiện.

Hình ảnh biên dạng chi tiết và đường chạy dao trên phần mềm 3D smart pro AI

• Mã G-code Nakamura-Tome ban đầu được đăng ký dưới dạng cố định, tạo lập thành thư viện, có thể dễ dàng tạo chương trình bằng cách nhập dữ liệu thông qua cửa sổ hình học 3D, sau đó hệ thống sẽ xuất ra chương trình CAM, ta chỉ việc chỉnh sửa chế độ cắt theo điều kiện của dao cụ sao cho phù hợp. Tiết kiệm được thời gian lập trình, giảm thời gian chết của máy, tăng năng suất gia công.

Hình ảnh giao diện chương trình máy trên máy tiện CNC Nakamura Tome TW8

• Chức năng mô phỏng test trước khi gia công đảm bảo an toàn tránh va đập (tính năng quan trọng)

Hình ảnh chi tiết được mô phỏng giả lập trên phần mềm tránh việc bị va đập khi gia công thực tế

•  Tính năng bù nhiệt độ, được hỗ trợ bởi AI, nhập dữ liệu thời gian và giữ liệu đo lường vào phần mềm chuyên dụng, sử dụng công nghệ máy học, một mô hình bù tăng trưởng nhiệt được tối ưu hóa sẽ tự động được tạo. Giá trị bù sẽ được tính toán dựa trên đồ thị

Hình ảnh phần mềm phân tích bù nhiệt khi gia công

Thông số kỹ thuật
