MÁY TÁN ĐINH RIVE THỦY LỰC ĐÀI LOAN LF-168

MÁY TÁN ĐINH RIVE THỦY LỰC ĐÀI LOAN LF-168

Trang chủ/Máy chuyên dụng/Máy tán đinh/Máy tán đinh rive thủy lực

Cập nhật 18/9/2021

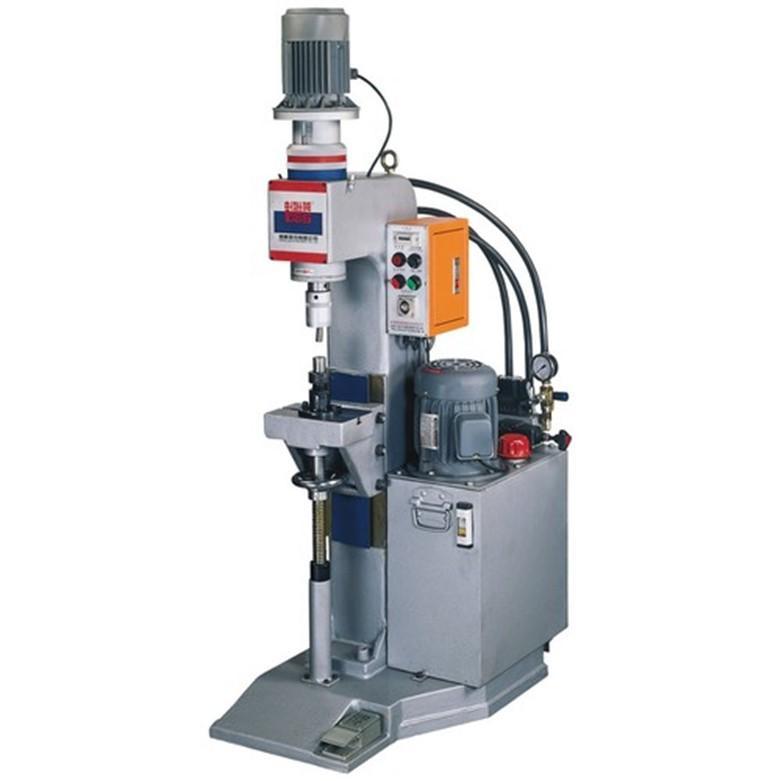

Hình ảnh máy tán đinh rive thủy lực Đài Loan LF-168

Video giới thiệu về dòng máy tán đinh rive LF-168

Đặc trưng kỹ thuật máy tán đinh rive Đài Loan

1. Đặc tính kỹ thuật chính

• Trên bàn làm việc có thiết bị điều chỉnh lên xuống rất thuận tiện cho việc thao tác vận hành máy.
• Khả năng tán đinh mạnh mẽ có thể tán đinh lên đến Ø12 mm, nếu sử dụng loại đầu tán kiểu B sẽ có thể tán được đinh tán lên đến Ø14 mm
• Máy tán đinh rive thủy lực LF-168 (có trang bị bàn) và LF168L (không trang bị bàn) là máy tán đinh rive đa năng do hãng Chang Lian Fa Machinery Co., Ltd.- Đài Loan sản xuất. Máy có thể tán được hầu hết các sản phẩm như kìm, dao kéo, bản lề, bánh xe…

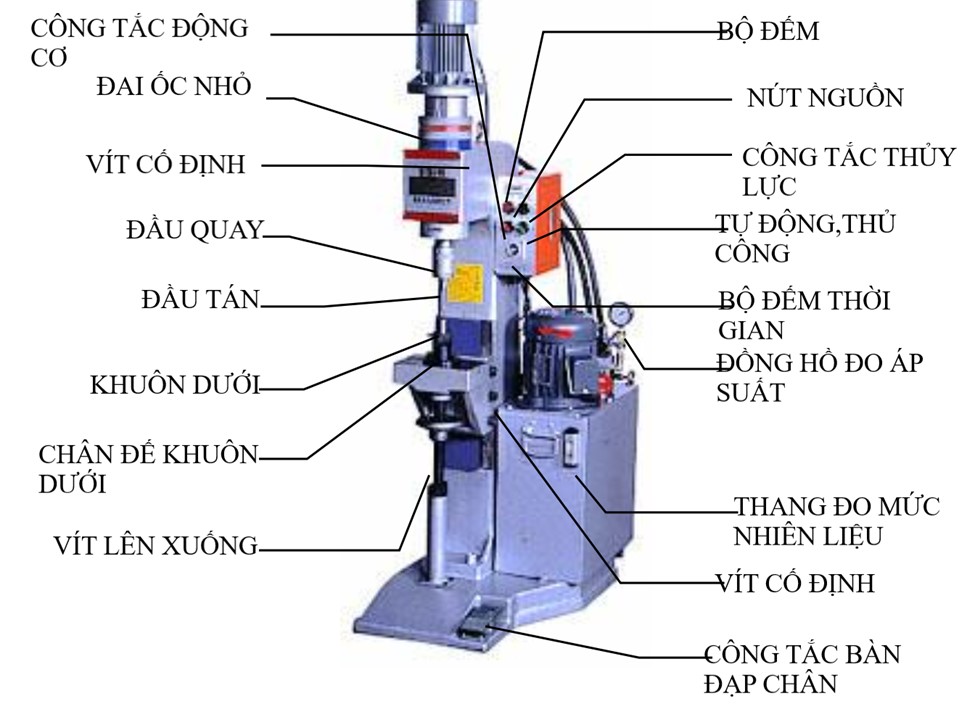

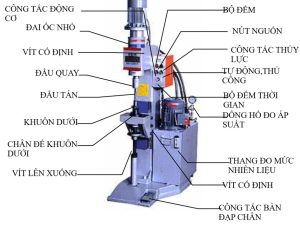

Hình ảnh cấu tạo các bộ phận trên máy tán đinh rive

2. Hệ thống điều khiển máy

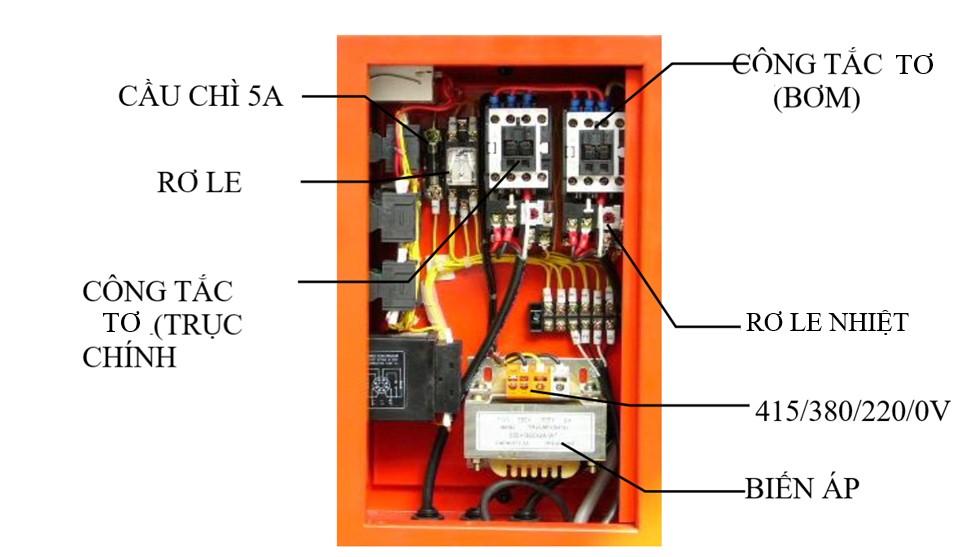

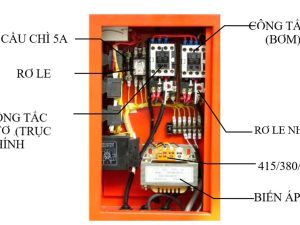

2.1. Hệ thống điện áp

Thay đổi điện áp: Ví dụ, điện áp ban đầu đầu vào là 220v, nhưng bây giờ nó được yêu cầu thay đổi thành 380V (đường dây 220V/đường dây 380V chồng lên vị trí có ghi 220V).

1. Điện áp động cơ sẽ được thay đổi thành 380V theo hướng dẫn sử dụng

2. Dòng 0V và dòng 220V của biến áp trong hộp điều khiển sẽ được giữ nguyên với dòng 380 trở lại vị trí ban đầu của nó là 380.

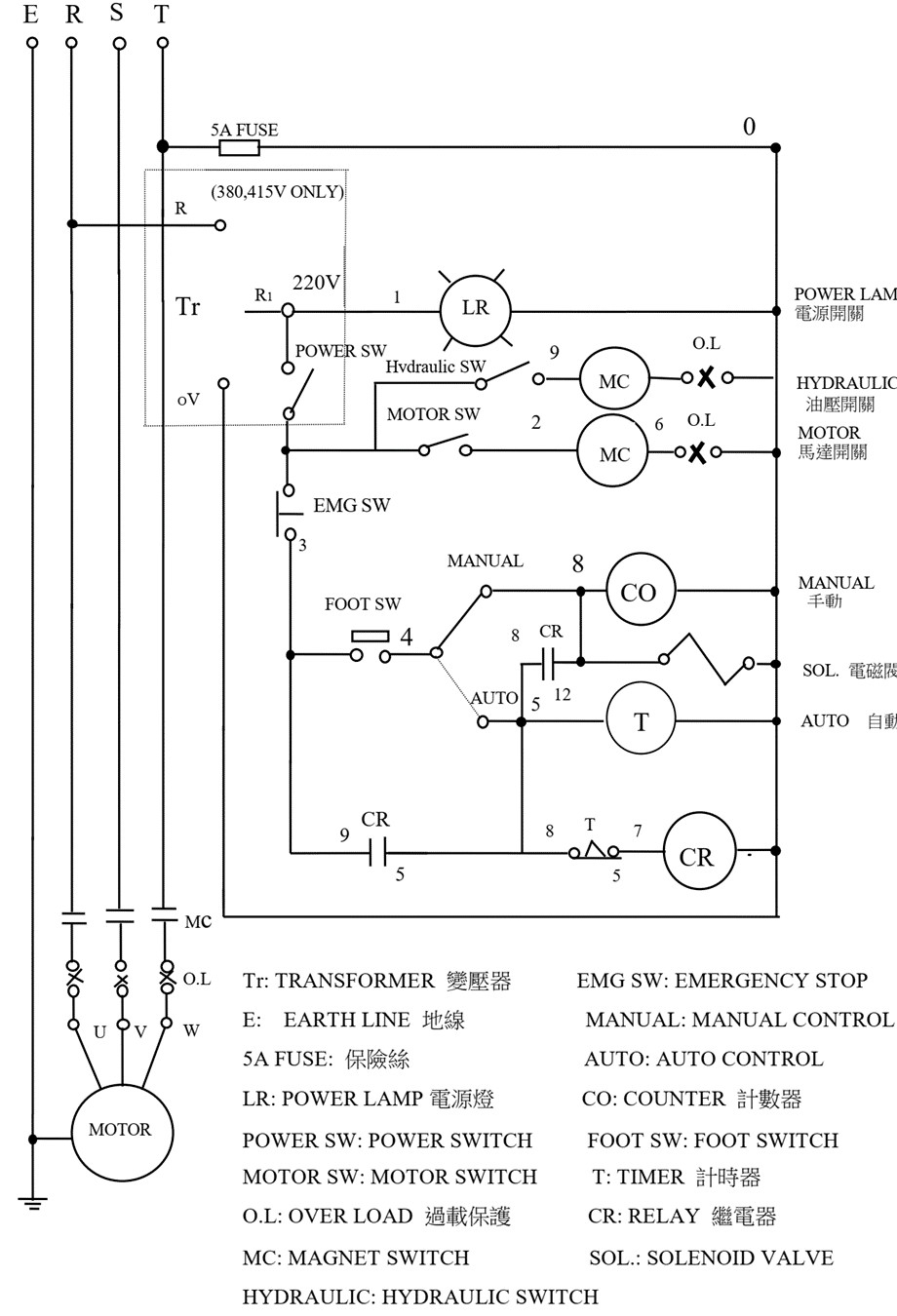

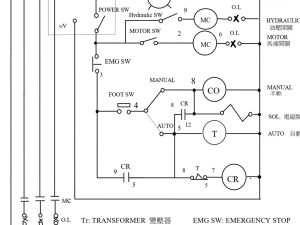

Dưới đây là sơ đồ hệ thống điều khiển điện trong máy:

Trong đó:

• Tr: Máy biến áp
• EMG SW: Dừng khẩn cấp
• E:  Dây nối đất
• 5A FUSE: Cầu chì 5A
• MANUAL: Điều khiển thủ công
• AUTO: Điều khiển tự động
• LR: Đèn báo
• CO: Bộ đếm
• POWER SW: Công tắc nguồn
• FOOT SW: Động cơ cầu dao đạp chân
• SW: Công tắc động cơ
• T: Hẹn giờ
• O.L: Qúa tải
• CR: Rơ le
• MC: Công tắc từ
• SOL.: Van điện từ
• HYDRAULIC: Công tắc thủy lực

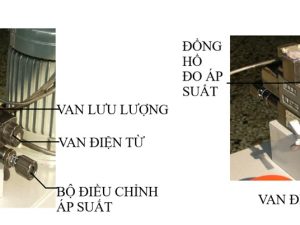

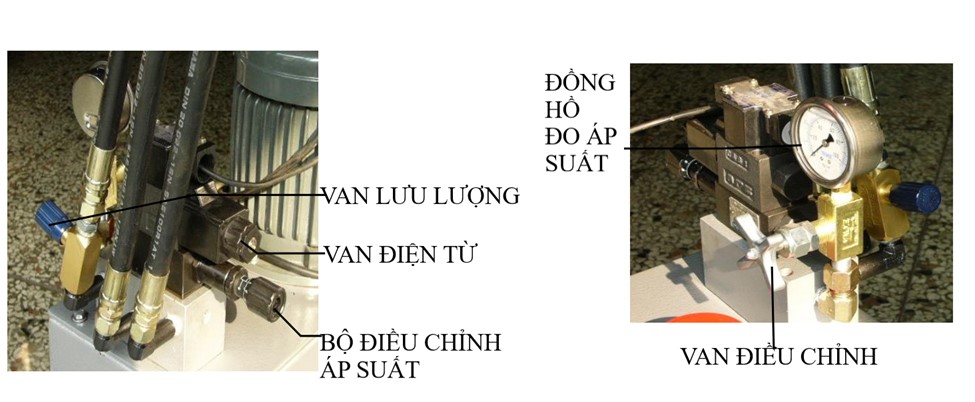

2.2. Hệ thống thủy lực

Hệ thống thủy lực của máy được trang bị các bộ phận khá là đầy đủ của một hệ thống thủy lực tiêu chuẩn:

• Van điện từ
• Van điều chỉnh lưu lượng
• Bộ điều chỉnh áp suất
• Đồng hồ đo áp suất

 Đối với dòng LF168 công suất của động cơ bơm là 2HP, đồng hồ đo áp suất sẽ được điều chỉnh nằm trong khoảng từ 10 – 70 (kgf/cm²) và thời gian điều khiển nằm trong dải từ 0,5 – 6s.

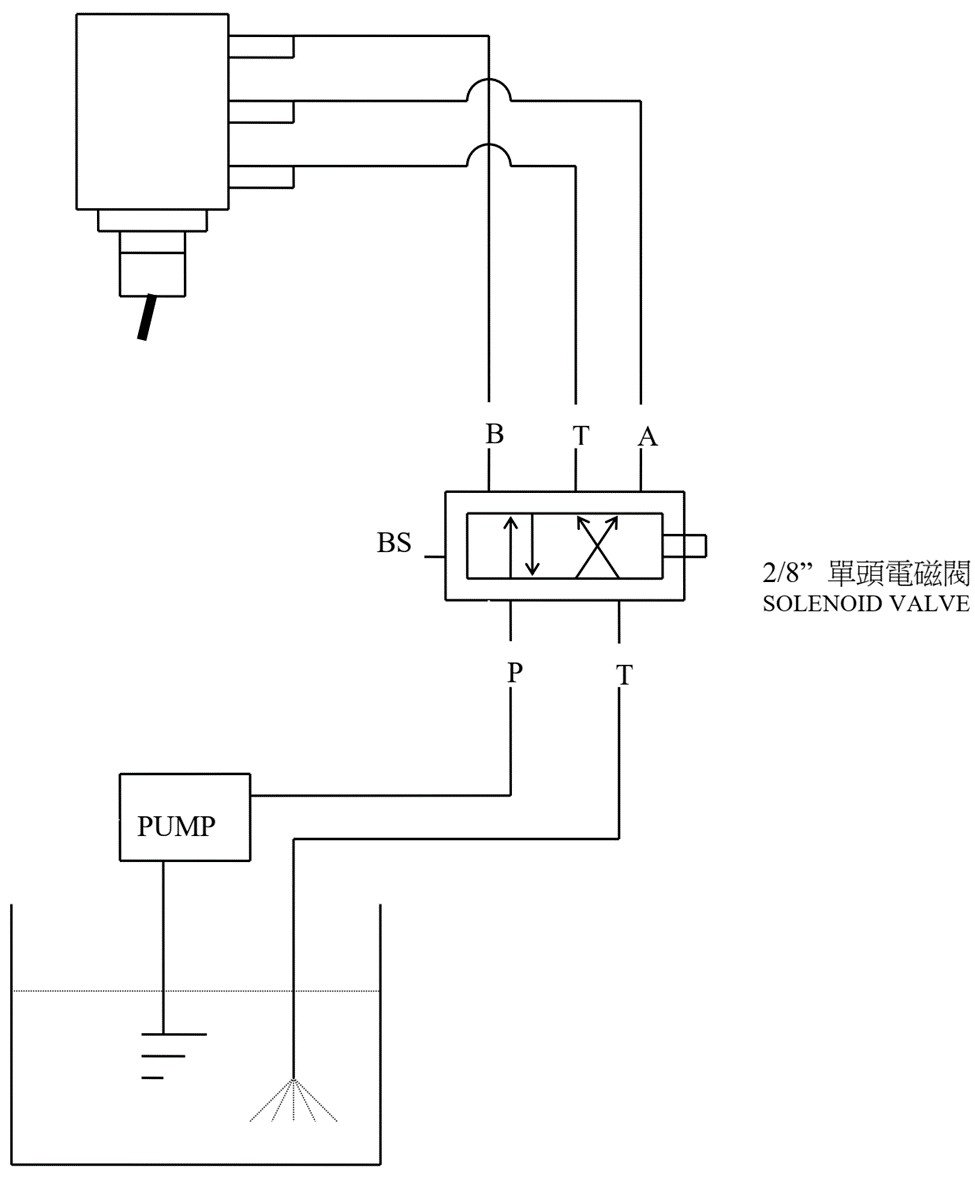

 Dưới đây là sơ đồ hệ thống điều khiển thủy lực trong máy:

2.3. Cách chọn đầu tán đinh

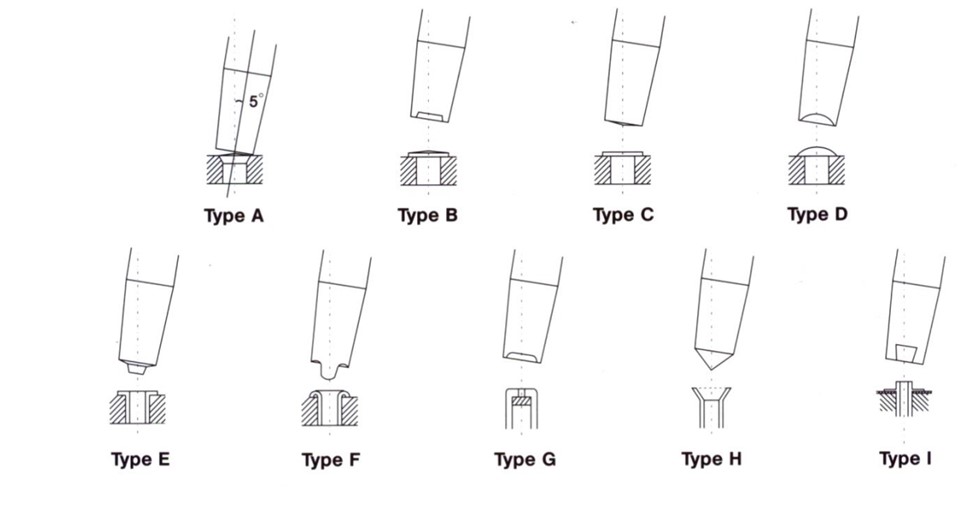

Hình dạng hoàn thiện của đầu đinh tán và đầu đột lỗ:

Vui lòng chọn đầu đột lỗ phù hợp với từng hình dạng của đinh tán thành phẩm.

Ví dụ: Model LF-128, Loại A như hình trên, góc xoay của đầu xoay là 5°

Thông số kỹ thuật máy tán đinh thủy lực LF-168

Các phụ kiện kèm theo máy

Danh sách các trang thiết bị phụ kiện tiêu chuẩn và tùy chọn:

Đặc điểm kỹ thuật đầu độ lỗ

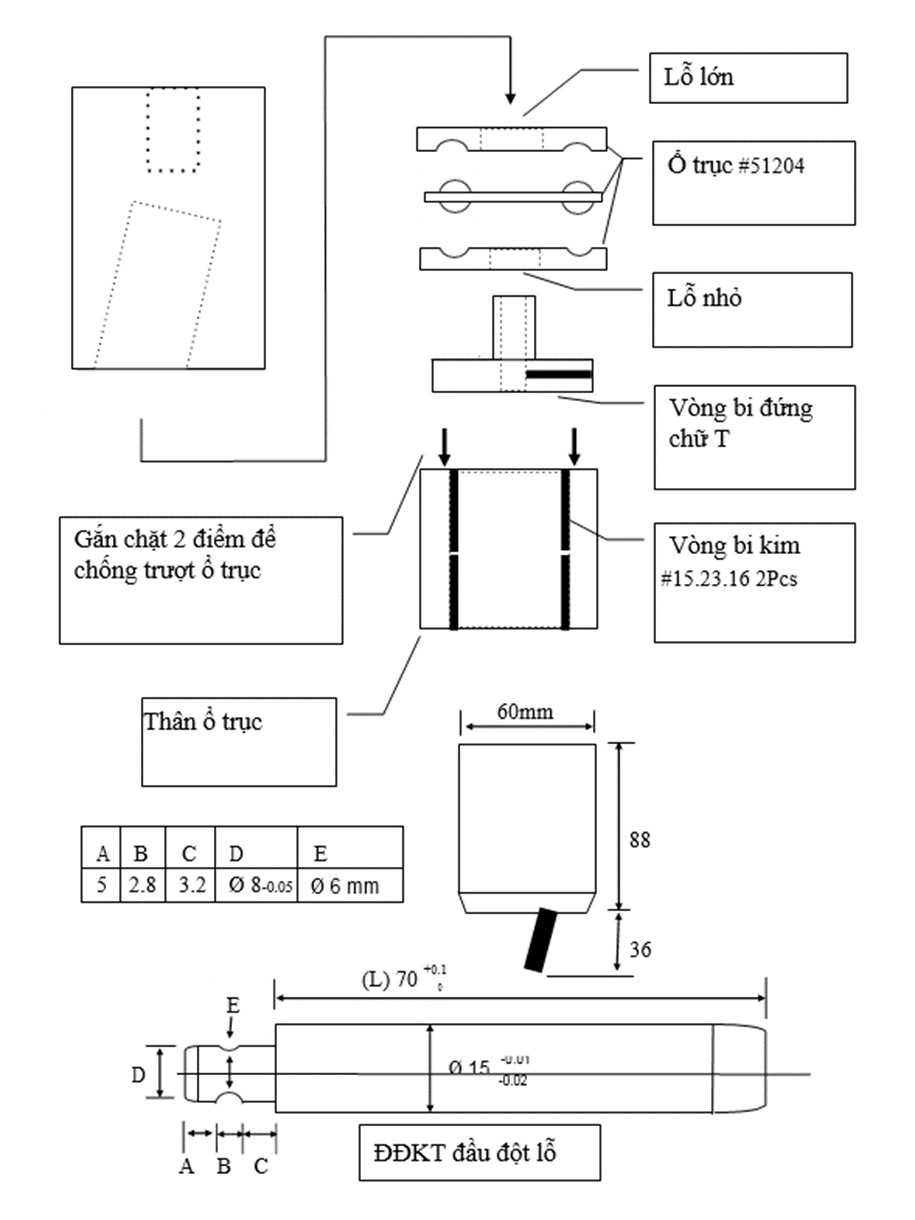

Dưới đây là bản vẽ thông số kích thước của đầu đột lỗ, hệ thống cấu tạo cụm đầu đột cùng các trang thiết bị phụ kiện kèm theo:

Hình ảnh bản vẽ chi tiết cấu tạo đầu đột lỗ và các chi tiết phụ trợ kèm theo
