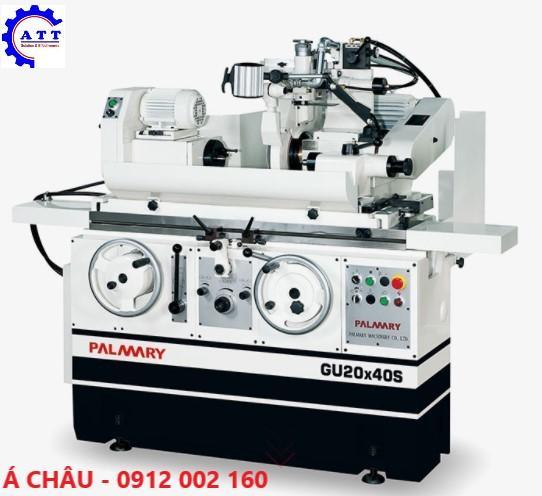

MÁY MÀI TRÒN NGOÀI PALMARY GU20x40S

Mã sản phẩm:NH00351

NH00351
PALMARY

Là dòng máy mài tròn vạn năng có độ chính xác cao

Hãng sản xuất: PALMARY – Đài Loan

Có đường kính qua bàn 200mm

Khoảng cách chống tâm 400mm

Sản phẩm đã mua của quý khách gặp trục trặc? Liên hệ trung tâm chăm sóc khách hàng 0983 251 170 hoặc Đăng ký bảo hành

SKU: NH00351 Danh mục: Máy mài, Máy mài tròn

Thông tin chi tiết
Đánh giá (0)

Cập nhật 07/10/2021

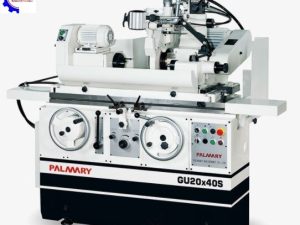

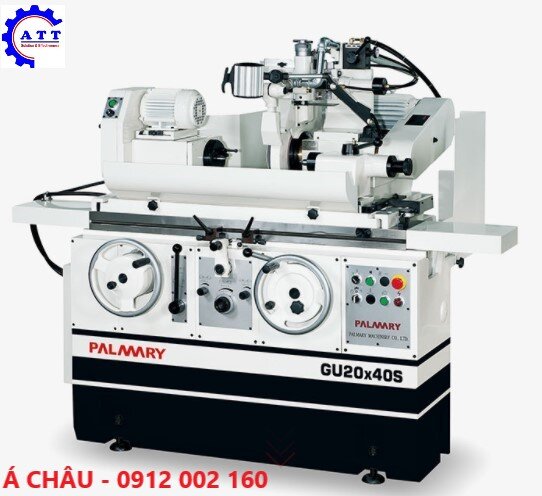

Hình ảnh máy mài tròn Palmary, model: GU20x40S

1. Giới thiệu về máy mài tròn Palmary

Máy mài tròn ngoài còn gọi là máy mài tròn vạn năng và có thể mài được lỗ khi được trang bị thêm đầu mài lỗ (phụ kiện lựa chọn).

Máy mài tròn vạn năng PALMARY dòng sản phẩm GU với các models: GU20x40S có đường kính qua bàn 200mm và chiều dài mài 400mm, GU32x60S, GU32x100S, GU32x150S, GU32x200S có đường kính qua bàn 320mm và chiều dài mài lần lượt là: 600, 1000, 1500 và 2000mm và GU42x60S, GU42x100S, GU42x150S, GU42x200S có đường kính qua bàn 420mm và chiều dài mài lần lượt là: 600, 1000, 1500 và 2000mm.

Chúng là dòng máy mài tròn vạn năng có độ chính xác cao của Palmary – Đài Loan có kết cấu cứng vững và ổn định cao của cấu trúc, độ chính xác khi mài và sự thuận tiện trong vận hành. Mỗi máy cung cấp khả năng vận hành linh hoạt tối đa do đó cho phép thực hiện các hoạt động mài đa dạng như mài tròn ngoài, mài mặt đầu, mài mặt vai, mài mặt côn, mài tròn lỗ (mài trong).

Bạn sẽ nhận được thêm giá trị khi đưa máy mài tròn PALMARY vào dây chuyền sản xuất của mình.

2. Tính năng thiết kế của máy

Đầu trục chính ổn định và cứng cáp

Trục chính chạy trên vòng bi chính xác, đảm bảo trục chính ổn định tối đa. Nó đảm bảo độ chính xác mài vượt trội cho đường kính bên ngoài (mài tròn ngoài), đường kính bên trong (mài lỗ – tùy chọn) & mặt cuối (mặt đầu).

Đầu bánh mài chính xác

Trục chính mang bánh mài được gia công chính xác từ thép hợp kim chất lượng cao, thường hóa, tôi luyện, thấm cacbon và xử lý dưới 0, xử lý mài chính xác và đánh bóng đạt hiệu ứng gương.

Vòng bi thủy tĩnh đặc biệt

Trục chính mang bánh mài chạy bằng cách sử dụng ổ trục thủy tĩnh đặc biệt và đặc biệt lý tưởng cho công việc mài chính xác. Nó có tốc độ cao, không có ma sát giữa các kim loại, không sinh nhiệt, không biến dạng, độ chính xác cực cao và sử dụng liên tục.

Ứng dụng mài đa dạng

Máy mài tròn của Palmary cho phép mài tiến đá thẳng (trụ ngắn), mài ngang (mài mặt vai – trụ bậc), mài tiến đá dọc (mặt trụ dài), mài mặt cuối (mặt đầu), mài côn & mài trong (mài lỗ – tùy chọn) cho các mục đích gia công khác nhau.

3. Thông số kĩ thuật

Đặc tính kĩ thuật	MODEL-GU20x40S
Khả năng mài
Khoảng cách chống tâm	400mm
Quay qua băng	Ø200mm
Tải trọng tối đa phôi khi chống tâm	60kg
Đường kính mài ngoài tối đa	Ø180mm
Đầu mài
Góc xoay đầu mài	±30º
Khoảng cách	135mm
Tiến nhanh tự động	25mm
Mở rộng khả năng khối trượt mang đầu	95 ( tổng 255 )mm
Đơn vị cài đặt tối thiểu ( điều chỉnh vi mô)	0.001 mm
Một vòng quay vô lăng ( phân độ )	2(0.005)mm
Đá mài
Kích thước đá mài (ĐK ngoài x Rộng x ĐK lô)	Ø355x38x127mm
Tốc độ đá mài (truyền động đai) (50 Hz)	2085 v/p
Đầu trục chính
Góc xoay trục chính	120º ( +90º, -30º )
Côn trục chính	MT3
Tốc độ trục chính ( có thể thay đổi )	10-300 v/p
Tải trọng tối đa của trục chính	15kg ( chiều dài lớn nhất 100 mm )
Ụ động
Côn ụ động	MT3
Hành trình	20 mm
Bàn máy
Góc xoay bàn	-3º~ +12º
Tốc độ hành trình	50-5400 mm/p
Hành trình đảo chiều nhỏ nhất tự động	8 mm
Di chuyển bàn ứng một vòng của tay quay ( 2 bước )	2 mm
Động cơ
Trục đá mài	2.2 KW ( 4P )
Trục chính mang phôi	0.37 KW ( 4P )
Bơm thủy lực	0.37 KW ( 4P )
Bơm bôi trơn trục chính đá mài	0.18 KW ( 2P )
Bơm làm mát	0.18 KW ( 2P )
Trục chính đầu mài lỗ	0.18 KW ( 2P )
Dung tích bể chứa
Bể bôi trơn trục chính	7L
Bể chứa chất lỏng thủy lực	63 L
Bể làm mát	110 L
Trọng lượng máy
Trọng lượng máy	2000 kg
